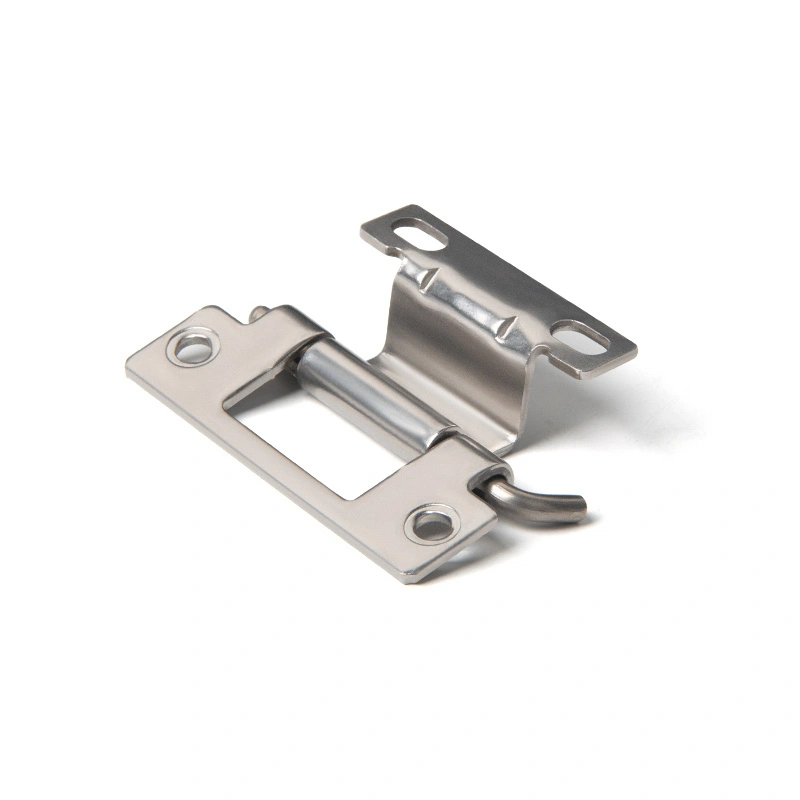

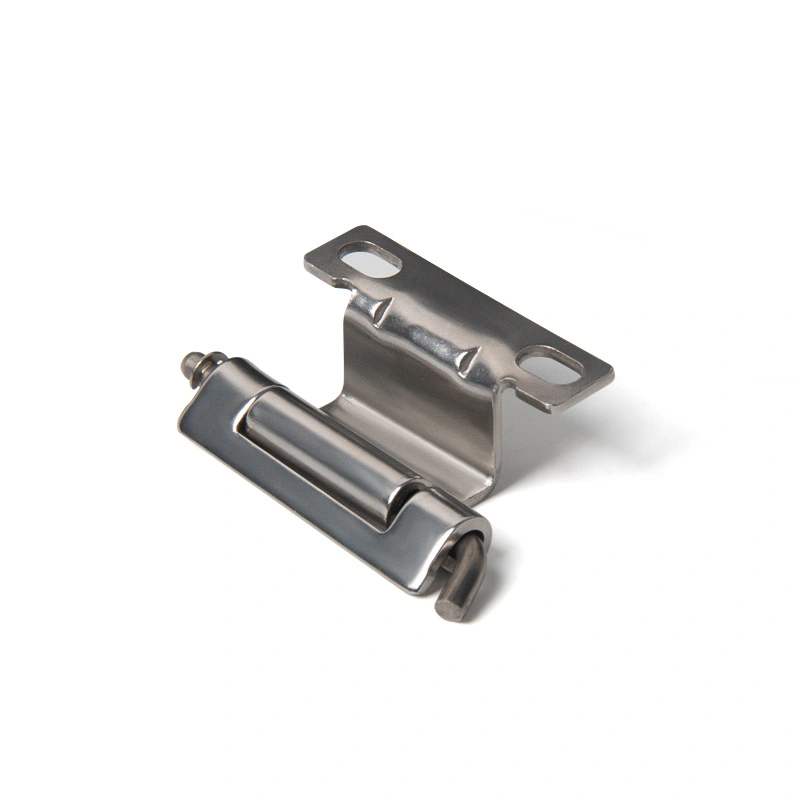

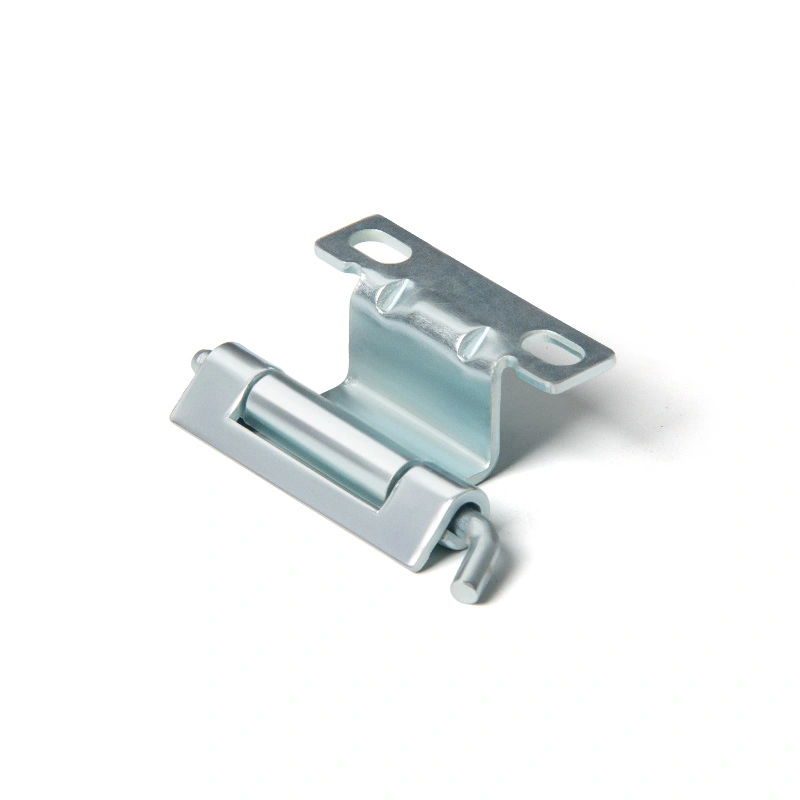

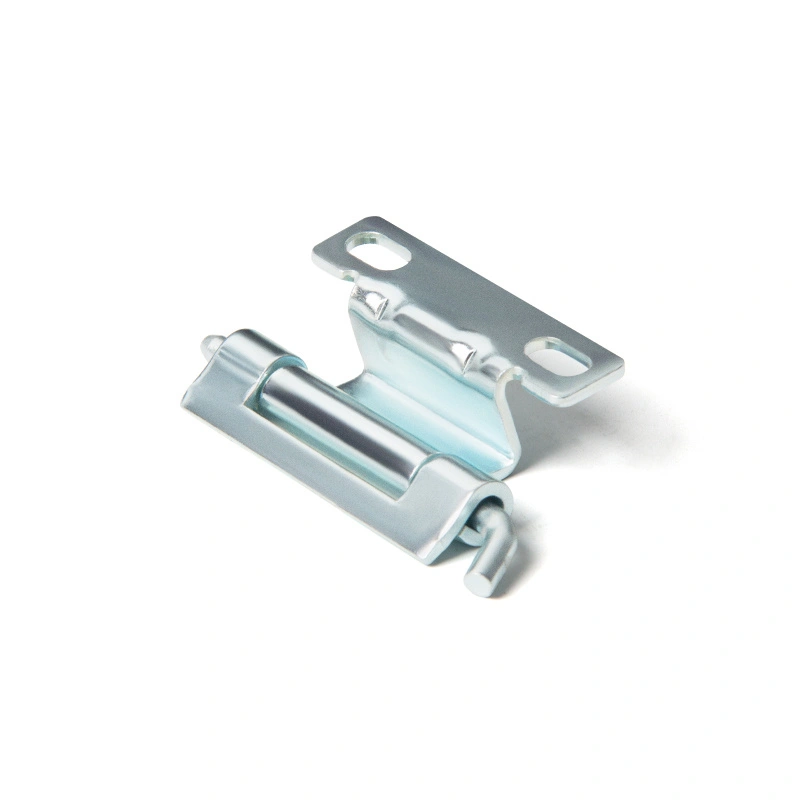

Odstranljiv tečaj razdelilne plošče

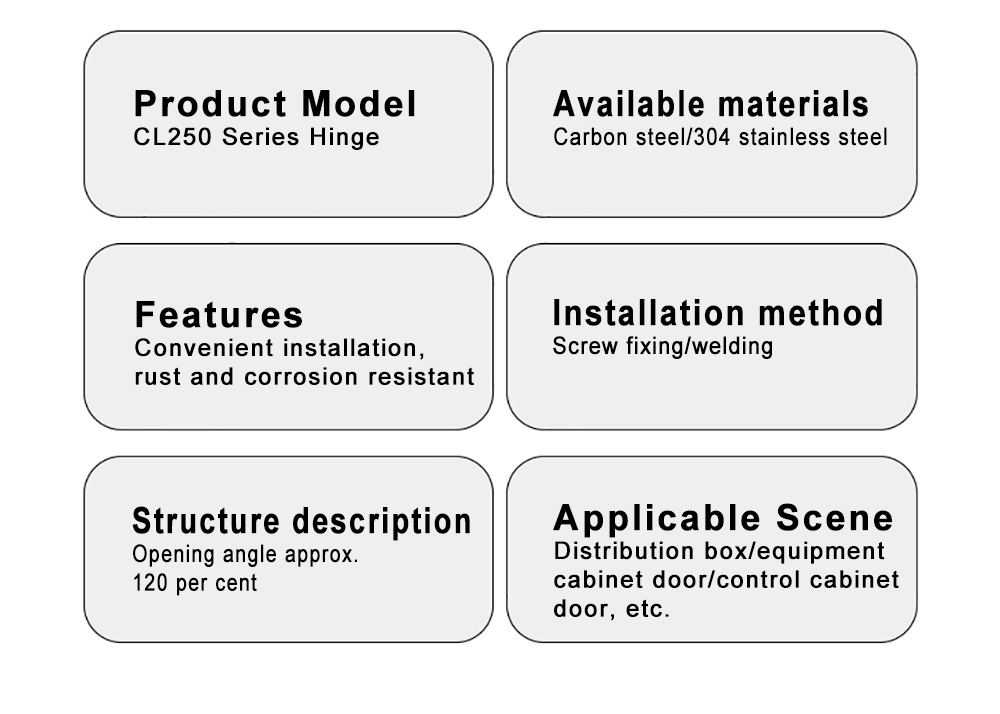

Za tiste, ki nabavljajo strojno opremo krmilne omare v količini od Yitai Lock, je serija odstranljivih tečajev razdelilne plošče CL250 vredna primerjave med modeli, preden oddate naročilo, saj je konstrukcijska zasnova dosledna, vendar se dimenzije med modeli razlikujejo. Odstranljiva zasnova pomeni, da je mogoče vrata po namestitvi dvigniti brez orodja, kar je praktična lastnost tako za montažne linije kot za vzdrževanje na terenu. Podprta sta oba načina namestitve – vijačenje in varjenje –, tako da se tečaj prilega večini delovnih tokov izdelave brez sprememb.

Možnosti in dimenzije modela

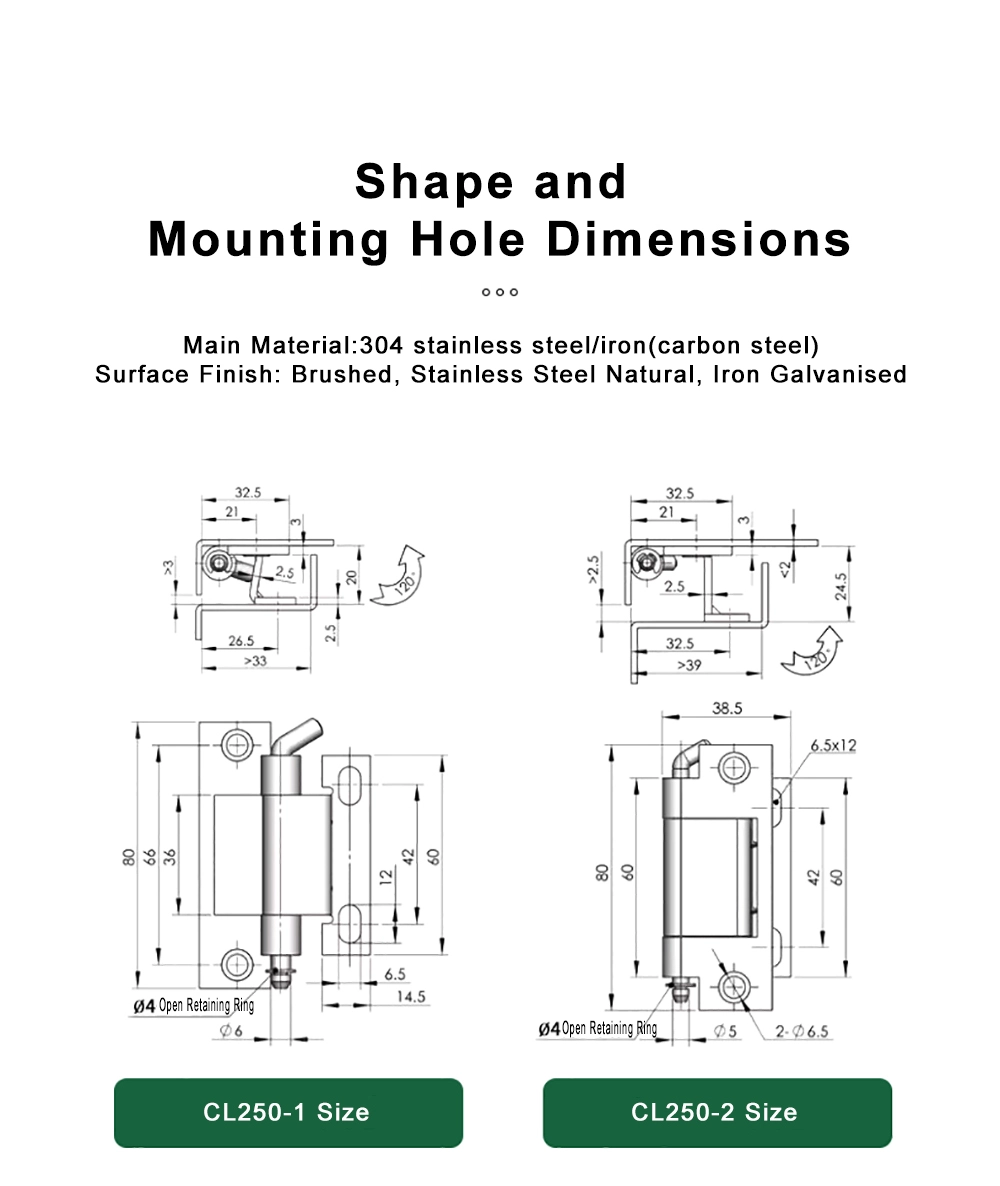

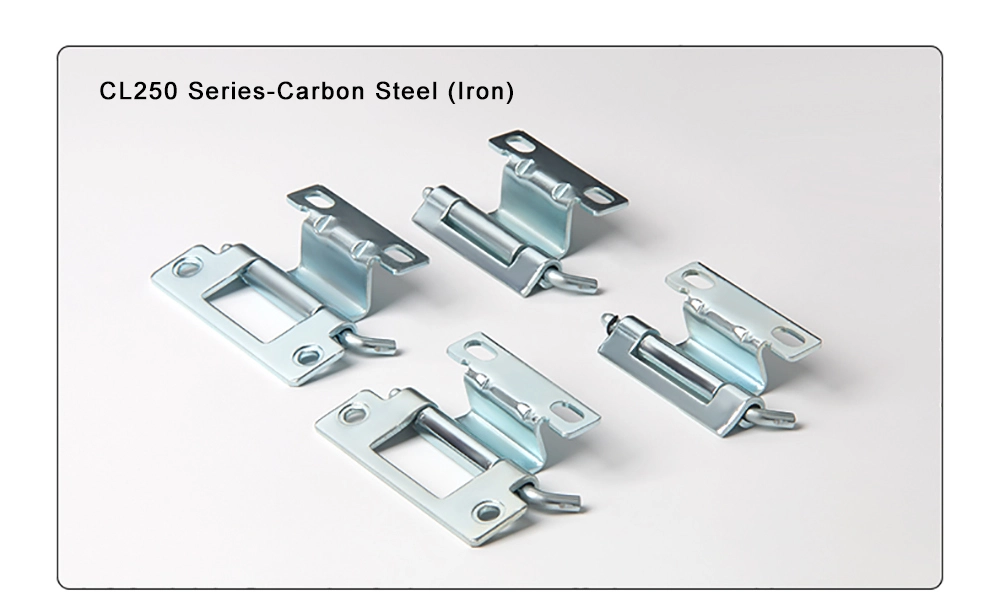

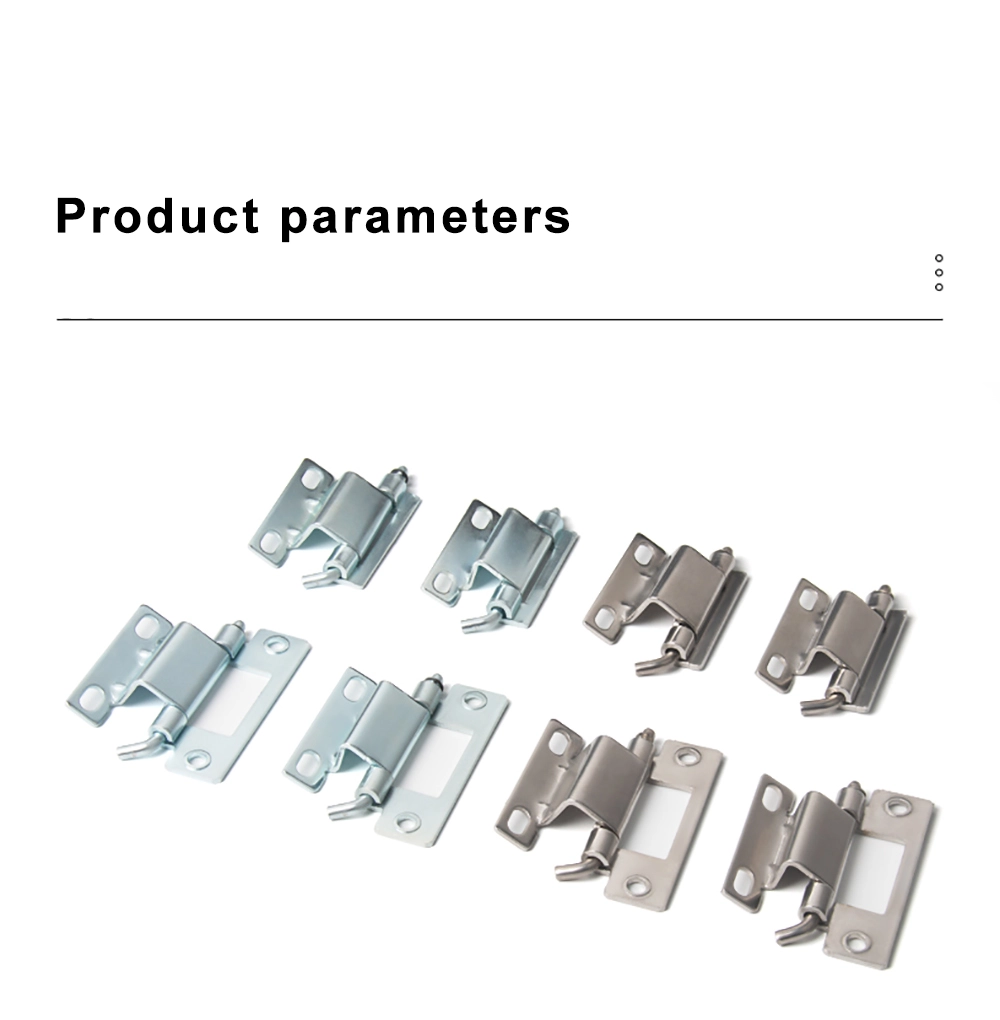

Serija odstranljivega tečaja razdelilne plošče CL250 zajema štiri modele z enako osnovno strukturo, vendar različnih velikosti. CL250-1 ima skupno višino 80 mm s telesom tečaja 66 mm, skupno globino 33 mm in premer cevi Φ6 mm. CL250-2 ima skupno višino 80 mm in uporablja dolžino telesa 60 mm, globino 39 mm ali več in cev Φ5 mm z dvema montažnima luknjama Φ6,5 mm, razmaknjenima 6,5 ​​× 12 mm.

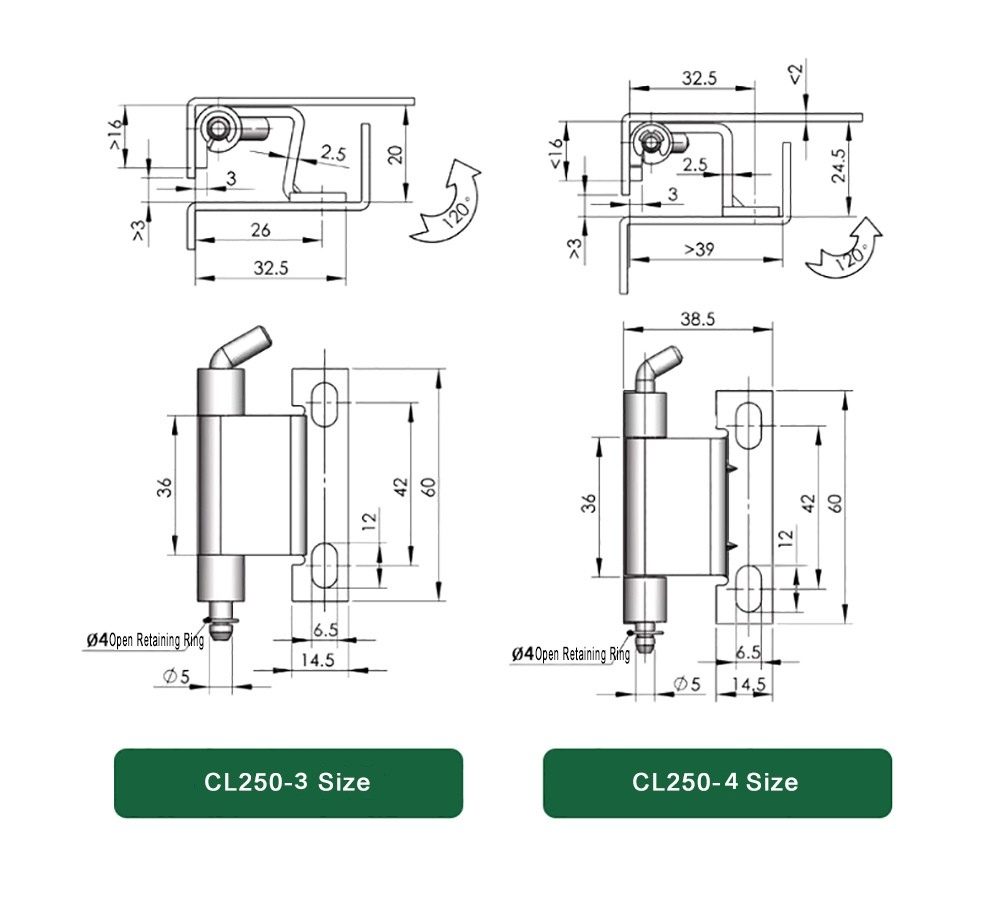

CL250-3 in CL250-4 sta bolj kompaktni možnosti v seriji odstranljivih tečajev razdelilne plošče. Oba imata višino ohišja tečaja 36 mm in skupno višino 60 mm, s 14,5 mm osnovno širino in Φ5 mm cevi. CL250-3 ima globino 32,5 mm, CL250-4 pa 38,5 mm. Vsi štirje modeli uporabljajo odprt zadrževalni obroč Φ4 za pritrditev zatiča na svoje mesto.

Vrste palic in odpiralni kot

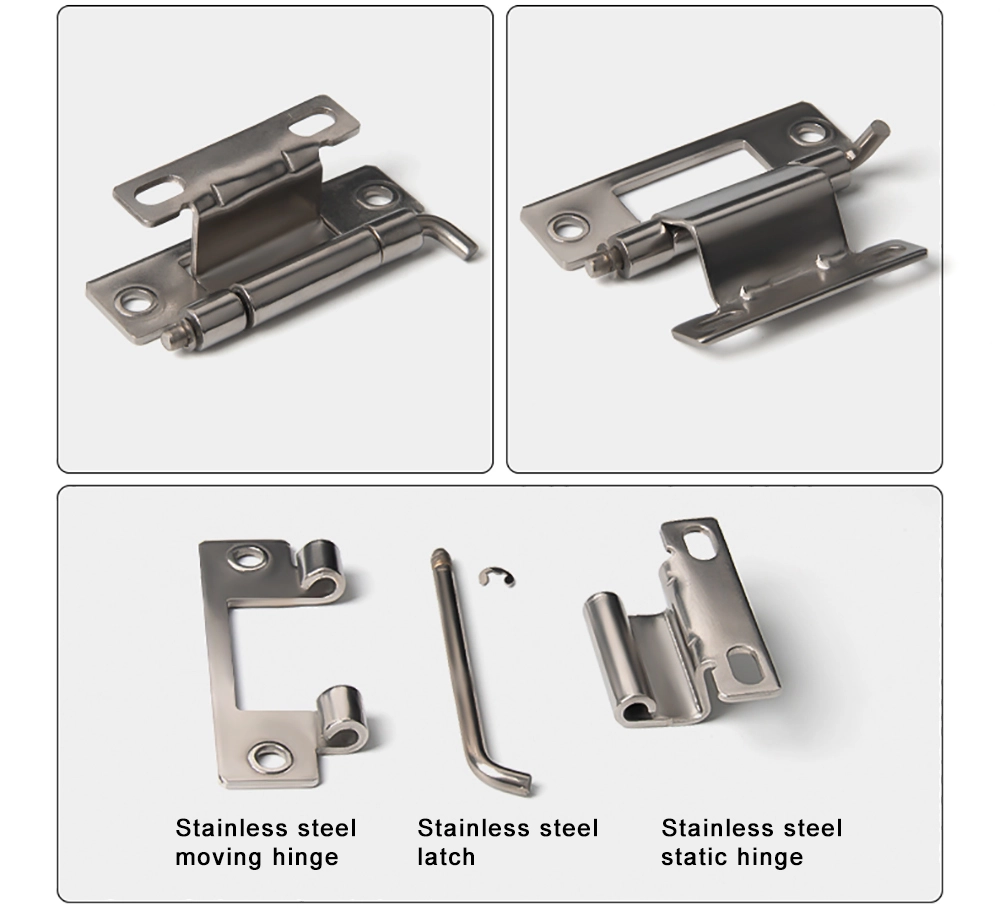

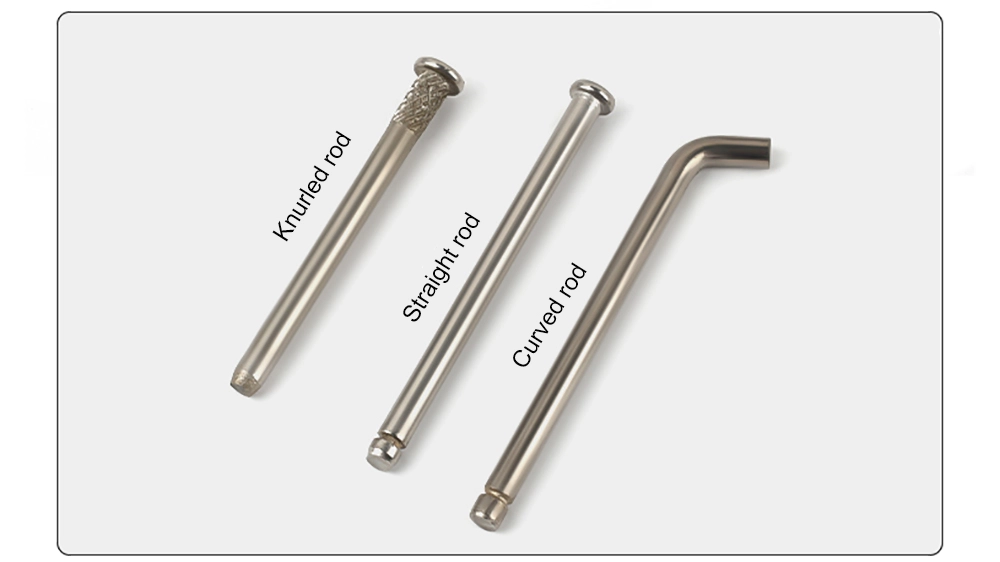

Ena od bolj praktičnih podrobnosti o odstranljivem tečaju razdelilne plošče je izbira treh vrst palic: narebričene, ravne in ukrivljene. Narebričena palica doda zatiču teksturo oprijema, ki pomaga upreti zrahljanju pod vibracijami. Ravna palica je standardna možnost in ustreza večini splošnih aplikacij v ohišjih. Ukrivljena palica je oblikovana tako, da olajša ročno odstranjevanje zatiča, kar je lahko uporabno, če je tečaj pogosto dostopen ali v tesnih prostorih.

Vse vrste palic na odstranljivem tečaju razdelilne plošče delujejo z istim odprtim zadrževalnim obročem Φ4, ki zaklene zatič, ko je nameščen. Kot odpiranja v celotni seriji CL250 je približno 120°, kar daje dovolj prostora za večino potreb po dostopu do vrat omare, ne da bi morali zasukati za 180°.

Namestitev in montaža

Odstranljivi tečaj razdelilne plošče podpira dva načina namestitve – montažo z vijaki in varjenje – kar pomeni, da se lahko uporablja tako v izdelanih ohišjih iz pločevine kot v sklopih omaric z vijaki. Za pritrditev z vijaki CL250-1 uporablja eno režo Φ6,5 mm, medtem ko modela CL250-2 in CL250-3/4 uporabljata ovalne reže ali dvojne luknje, ki omogočajo nekaj prilagoditve položaja med namestitvijo.

Ko je odstranljiv tečaj razdelilne plošče nameščen, omogoča odstranitev vratnega krila s potegom zatiča – orodje ni potrebno. Zaradi tega je zelo primeren za ohišja, ki zahtevajo redno odstranjevanje vrat za dostop do ožičenja ali notranje vzdrževanje. Varovalni obroč preprečuje, da bi se zatič med redno uporabo zrahljal, tako da ni nevarnosti, da bi se vrata med delovanjem nepričakovano snela.

Scenariji uporabe

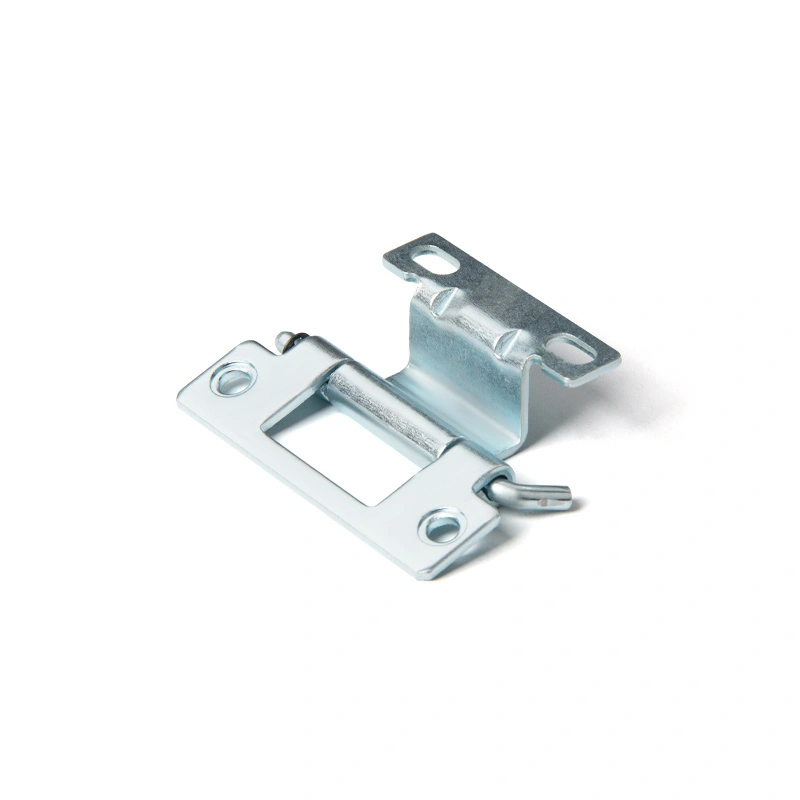

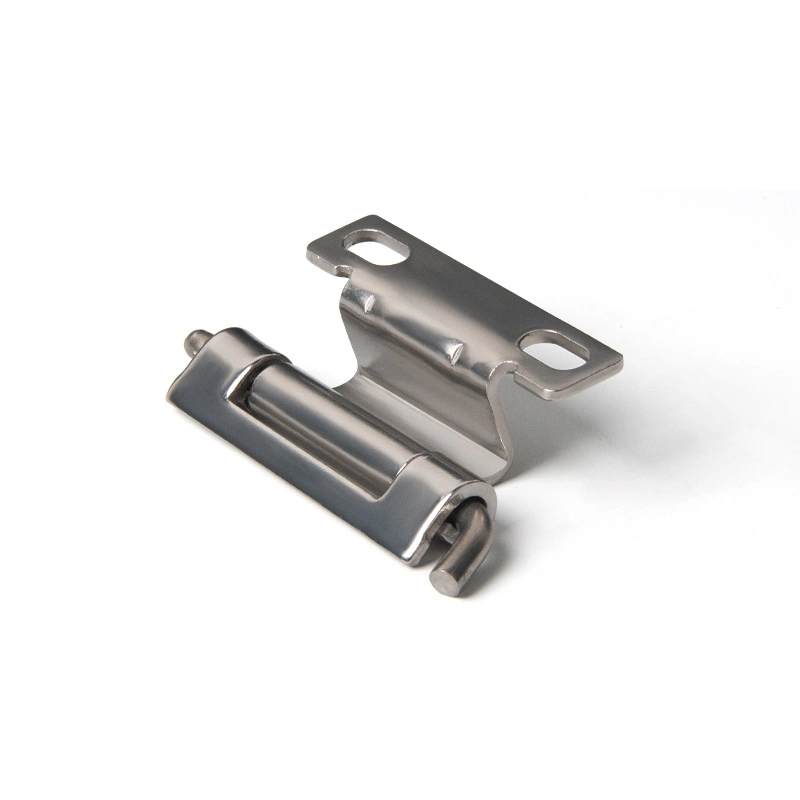

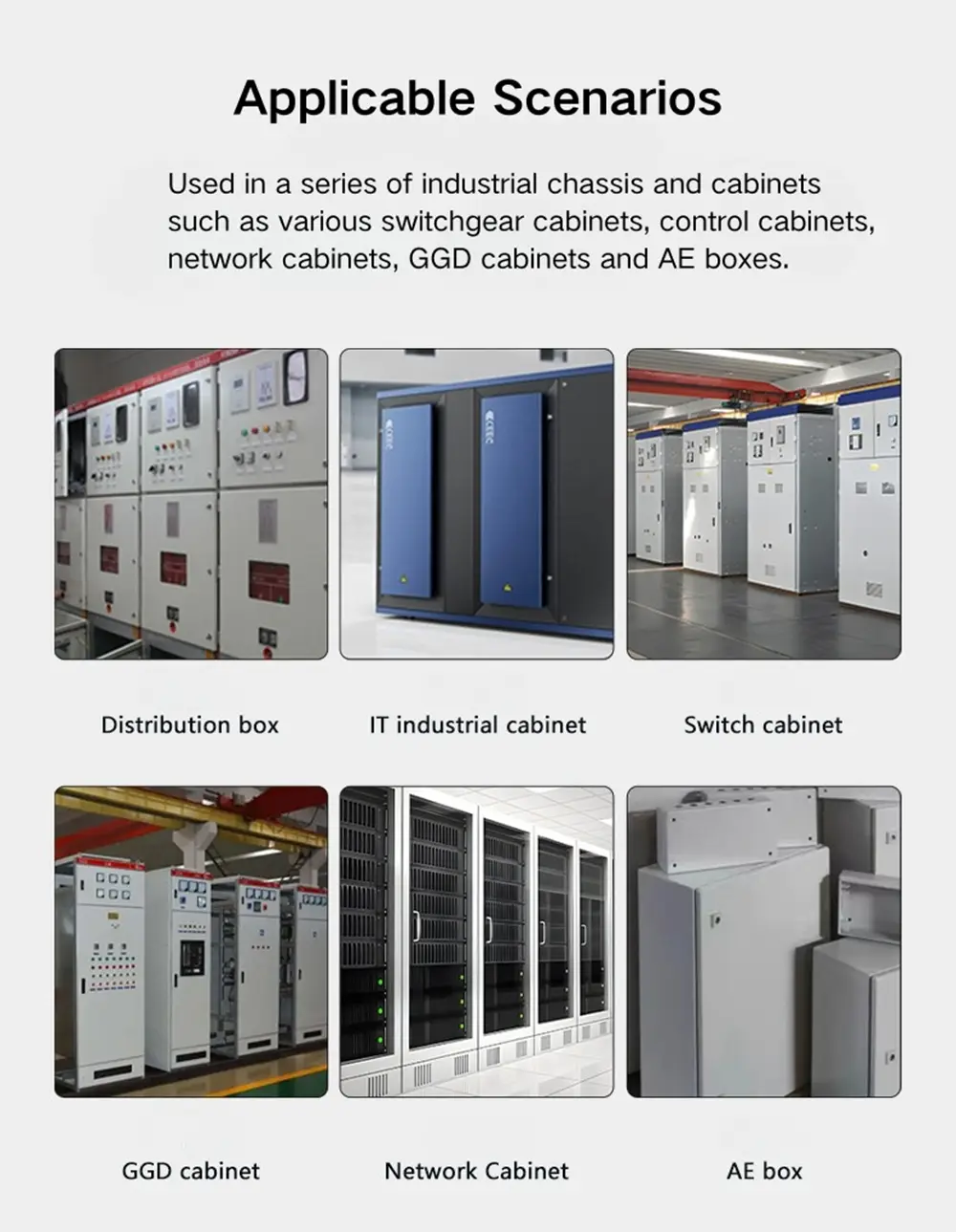

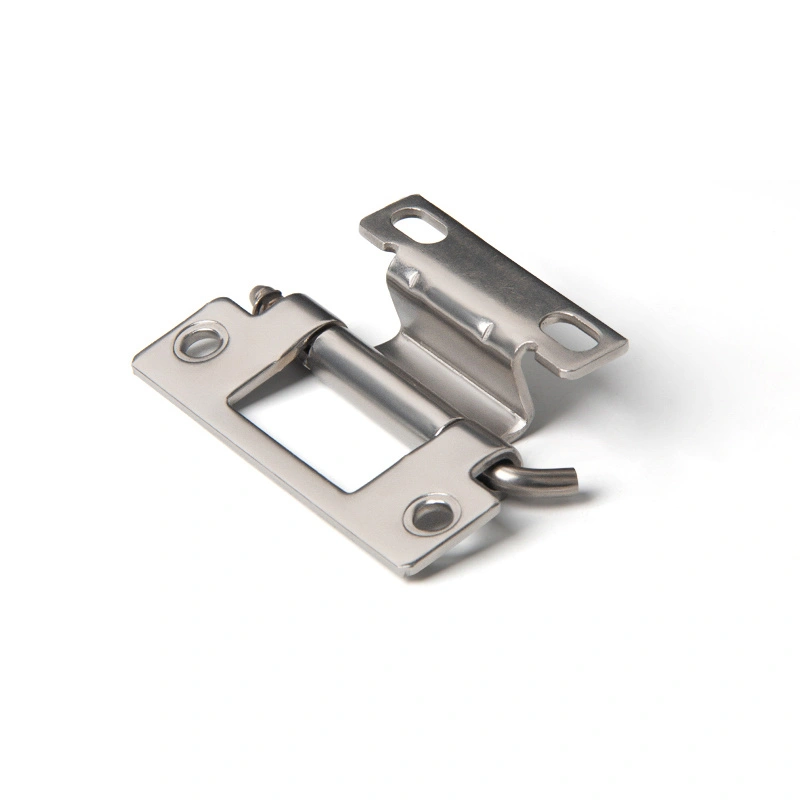

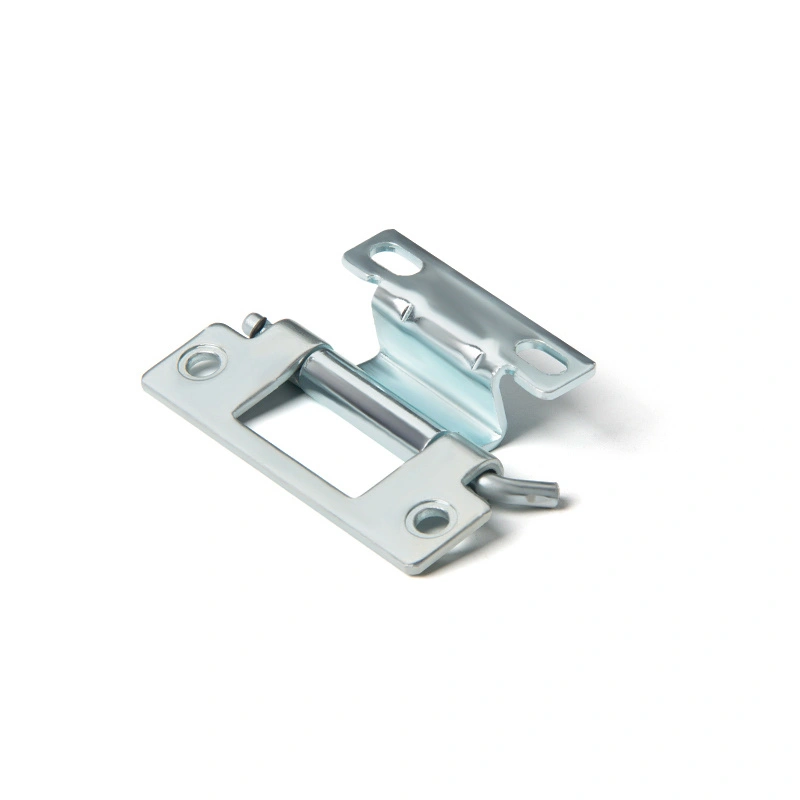

Odstranljivi tečaj razdelilne plošče se najpogosteje pojavi na razdelilnih omaricah, vratih krmilnih omaric in ohišjih industrijske opreme — povsod, kjer je treba vrata čisto odstraniti, ne da bi morali razstaviti okvir. Kot odpiranja 120° zadostuje za udoben dostop do notranjosti plošče pri večini inštalacij, in ker sta podprta montaža z vijaki in varjenje, se prilega večini nastavitev izdelave omar brez kakršnih koli prilagoditev. Na strani materiala je odstranljiv tečaj razdelilne plošče iz pocinkanega ogljikovega jekla najboljša izbira za standardna notranja ohišja v suhih pogojih. Različica iz nerjavečega jekla 304 je boljša izbira za stikalne naprave na prostem, obalne instalacije ali kjer koli, kjer se bo omarica sčasoma spopadla z vlago ali korozijo. Različica iz nerjavečega jekla 304 je boljša izbira za stikalne naprave na prostem, obalne instalacije ali katero koli uporabo, kjer je ohišje sčasoma izpostavljeno vlagi ali korozivnim pogojem.

pogosta vprašanja

V1: Kateri modeli so vključeni v serijo CL250?

Serija CL250 vključuje štiri modele: CL250-1, CL250-2, CL250-3 in CL250-4. Vsi imajo enako konstrukcijsko zasnovo in kot odpiranja — razlike med njimi so v velikosti in konfiguraciji montažnih lukenj. Izberite glede na dimenzije vratne plošče in zahteve glede obremenitve.

V2: Kakšen je kot odpiranja tečaja CL250?

Vsi štirje modeli CL250 se odpirajo do približno 120°. To velja za celotno serijo, ne glede na velikost modela ali material.

V3: Katere vrste palic so na voljo?

Tečaj CL250 je na voljo s tremi vrstami palic: narebričeno, ravno in ukrivljeno. Narebričene palice se upirajo zrahljanju pod vibracijami; ravne palice so standardna možnost; ukrivljene palice olajšajo ročno odstranjevanje zatičev v tesnih ali pogosto dostopnih inštalacijah.

V4: Kako je zatič zavarovan, ko je nameščen?

Vsi modeli CL250 uporabljajo odprt zadrževalni obroč Φ4 za zaklepanje zatiča tečaja na mestu med običajno uporabo. Zatič lahko odstranite ročno, ko je potrebno odstraniti vrata, brez uporabe orodja.

V5: Kateri načini namestitve so podprti?

Tečaj CL250 lahko namestite z vijačno montažo ali varjenjem, odvisno od vaše metode izdelave omare. Konfiguracije montažnih lukenj se razlikujejo glede na model — glejte risbe mer za podrobnosti o velikosti reže in razmiku.

V6: Kateri materiali so na voljo?

Tečaj CL250 je izdelan iz pocinkanega ogljikovega jekla in nerjavečega jekla 304. Ogljikovo jeklo ustreza notranjim, suhim okoljem; Nerjaveče jeklo 304 je prava izbira za zunanja ohišja, prostore z visoko vlažnostjo ali korozivna industrijska okolja.
