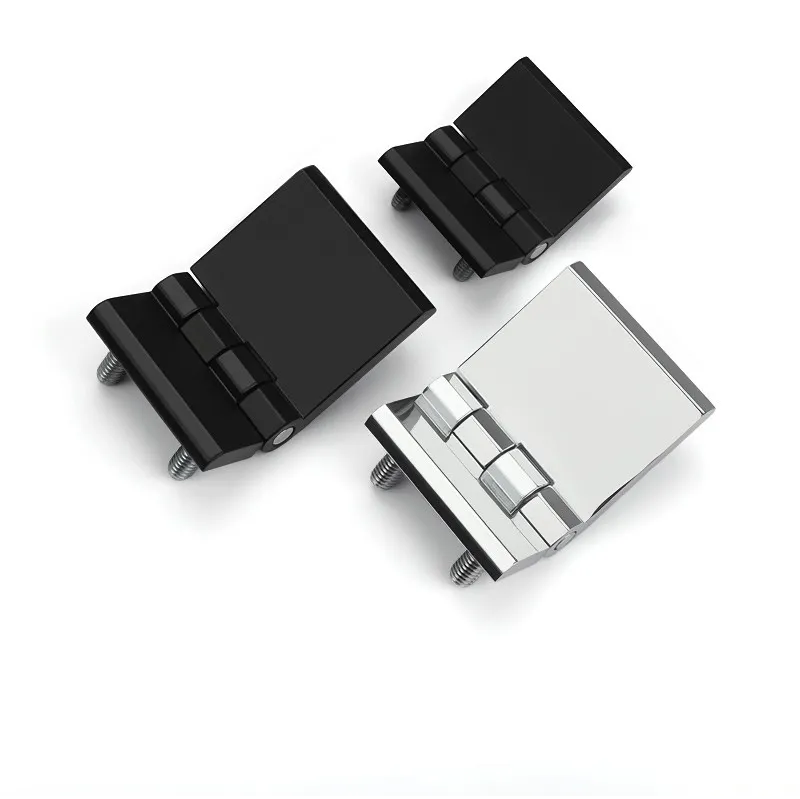

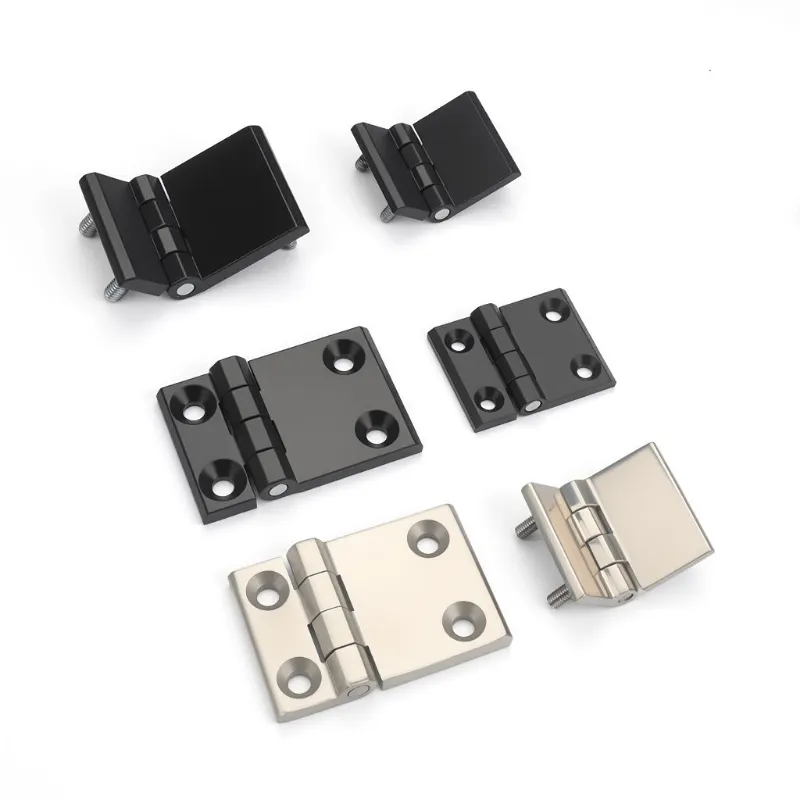

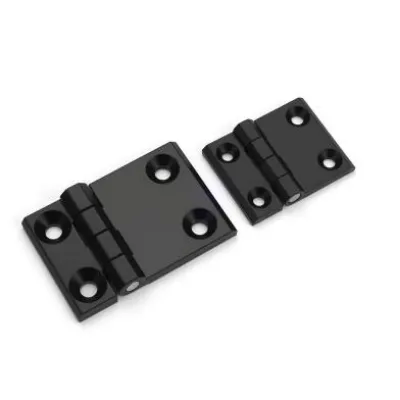

Asimetrični zamaknjeni tečaj – kaj je in kje je pomemben

Večina tečajev je simetričnih - oba krila sta enake velikosti, vrtišče pa je na sredini reže med vrati in okvirjem. Anasimetrični zamaknjeni tečajnačrtno prekine ta vzorec in razumevanje, zakaj, razkrije veliko o specifičnih težavah, za katere je namenjeno reševanje.Yitailockdobavlja asimetrične zamaknjene tečaje za električne omarice in industrijska ohišja, kjer standardna geometrija tečajev preprosto ne deluje.

Kaj ga dela drugačnega?

Pri standardnem tečaju je točka vrtenja tik ob robu vrat. To pomeni, da se vrata zasukajo v loku, ki ponese rob nazaj v odprtino omare, ko se odprejo – kar omejuje, kako široko se lahko zavihajo vrata, preden se rob zatakne za okvir ali notranje komponente.

Anasimetrični zamaknjeni tečajpremakne vrtišče stran od roba vrat z vgradnjo odmika v eno ali obe krili. Posledica tega je, da se vrata zasukajo v širšem loku, čistejše očistijo okvir in omogočijo večji kot odpiranja, ne da bi se robovi karkoli umazali. Za omare z debelimi okvirji, notranjimi komponentami blizu roba vrat ali namestitvenimi prostori, kjer se morajo vrata brez ovir odpreti za več kot 90 stopinj, ta geometrija rešuje problem, ki ga standardni tečaji ne morejo.

Kje se uporablja?

Theasimetrični zamaknjeni tečajnajpogosteje se prikaže na:

· Ohišja z debelimi ali ojačanimi vratnimi okvirji — kjer bi standardni tečaj tečaja povzročil, da bi se rob vrat zarezal v okvir pri širših kotih odpiranja

· Razdelilne omare z notranjimi komponentami blizu vrat — kjer morajo vrata čisto očistiti notranjo napeljavo ali komponente, ko so popolnoma odprta

· Omare, ki zahtevajo široke kote odpiranja – zlasti tam, kjer vzdrževalni dostop zahteva, da se vrata brez ovir zasukajo čez 90 stopinj

· Izdelava ohišij po meri — kjer geometrija vrat in okvirja ne ustreza standardnim razmerjem tečajev in je za delovanje geometrije potrebno zamaknjeno krilo

Material in specifikacija

Nerjavno jeklo in cinkova zlitina sta standardni možnosti materiala, pri čemer velja enaka logika kot za večino tečajev omaric – nerjavno jeklo za zunanja okolja ali okolja z visoko vlažnostjo, cinkova zlitina za standardna notranja ohišja. Dimenzija zamika je ključna specifikacija, ki jo je treba potrditi: kako daleč je treba vrtišče premakniti od roba vrat, je odvisno od debeline okvirja in potrebne zračnosti pri popolnem odpiranju. Izvedba te meritve pred naročilom prihrani prilagajanje med namestitvijo.

Kdaj standard ne ustreza?

Večina vrat omaric dobro deluje s standardnimi tečaji. Asimetrični zamaknjeni tečaji obstajajo za situacije, kjer jih ni – kjer geometrija vrat, okvirja ali namestitvenega prostora ustvarja problem, ki ga lahko čisto reši le zamaknjeni tečaj. Za te aplikacije je to pravo orodje za delo.
