Kako izbrati pravi prezračevalni filter za električno omarico ali industrijsko ohišje?

Toplota je eden bolj enostavnih načinov za skrajšanje življenjske dobe električnih komponent v omari. Aprezračevalni filternastavitev, ki se pravilno prilega, učinkovito filtrira in ustreza okolju namestitve, veliko prispeva k temu, da stvari delujejo brez težav. Yitailock proizvaja celotno paleto prezračevalnih oken za omare iz plastike ABS v različnih velikostih in konfiguracijah — tukaj je tisto, kar morate vedeti, preden izberete enega.

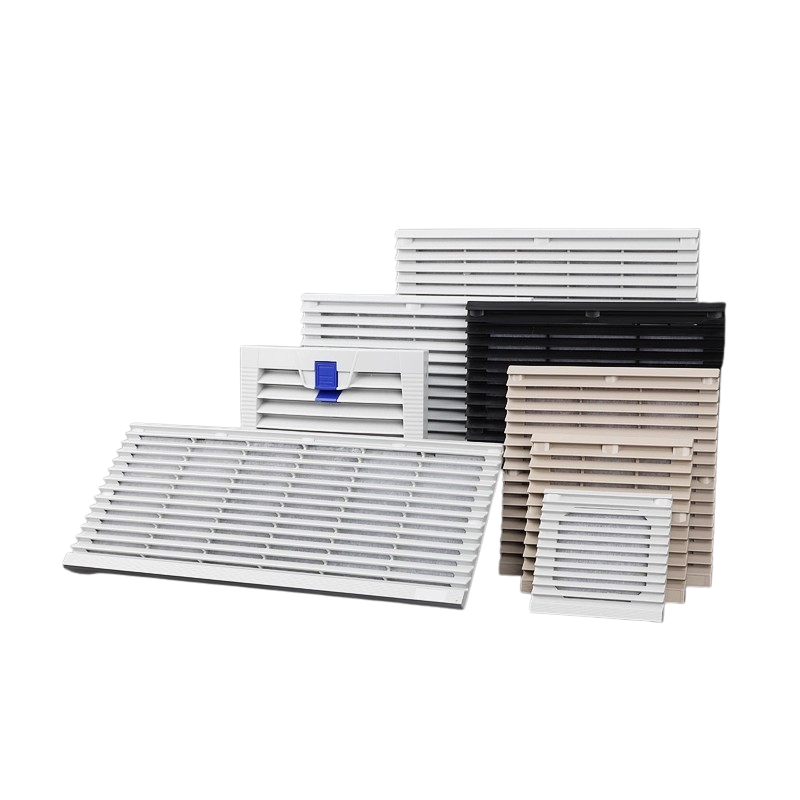

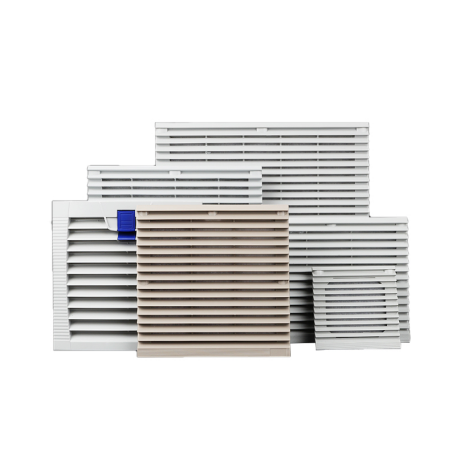

Serija XT — Filtrirano prezračevanje za električna ohišja

Serija XT pokriva kvadratprezračevalni filterkompleti od XT801 do XT807, vsak z ABS rešetko z lamelami na zunanji strani in polimerno filtrirno blazinico G3 na notranji strani. Filtrirna blazinica ujame prah in ostanke, preden dosežejo komponente znotraj ohišja, kar je ključna razlika med tem in navadno prezračevalno rešetko.

Velikosti segajo od kompaktnega XT801 (107 × 107 mm zunaj, 81 × 81 mm izrez) do XT806 (322 × 322 mm zunaj, 280 × 280 mm izrez) in pravokotnega XT807 (420 × 180 mm zunaj, 389 × 149 mm izrez). Najpogosteje določene velikosti so srednjega razreda od XT803 do XT805, ki ustrezajo standardnim izrezom plošč, ki jih najdemo na večini razdelilnih omaric in krmilnih ohišij.

Barve so RAL 7035 (svetlo siva — standard za večino industrijskih ohišij), RAL 7032 (toplejša prodnato siva) in črna za posebne namestitve.

Normalni tip v primerjavi z visokim slogom

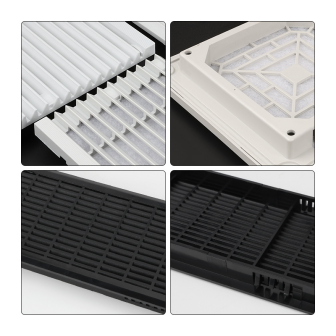

Za modela XT804 in XT805 sta na voljo dve višini profila. Običajni tip je bližje površini plošče in ustreza standardnim namestitvam, kjer je debelina stene omarice v običajnem območju. Visoki slog ima globlje ohišje, ki se prilagaja debelejšim stenam plošč ali namestitvam, kjer je potrebna dodatna razdalja med rešetko in ventilatorjem za njo. Slike dve in tri prikazujeta notranjo postavitev vsakega — običajni tip uporablja pritrditev z vijaki M4 na eni točki, medtem ko visok slog uporablja dve pritrdilni točki M4 za varnejše prileganje na globlje plošče.

Možnosti lepilnega tesnila

Večina modelov XT je na voljo z ali brez lepilnega pikčastega tesnila – črnega tesnilnega traku, ki poteka po obodu okvirja filtra. Za ohišja, ki potrebujejo določeno stopnjo tesnjenja proti prahu okoli samega prezračevalnega okna, je vredno določiti različico tesnila. Ko je rešetka nameščena, pritisne na površino plošče in zmanjša razmik med okvirjem in robom izreza. Za standardne notranje omare, kjer zaščita pred vdorom okoli rešetke ni zaskrbljujoča, je različica brez lepila enostavnejša in stroškovno učinkovitejša izbira.

Nekateri modeli XT804 in XT805 so na voljo tudi z zaskočno pritrditvijo namesto vijakov, kar pospeši odstranjevanje in zamenjavo filtra med vzdrževanjem.

Navadne prezračevalne rešetke

Za aplikacije, kjer filtracija ni potrebna – samo pasivni pretok zraka – so navadne prezračevalne rešetke na voljo v treh velikostih: 78 × 200 mm, 78 × 456 mm in 80 × 461 mm. Ti nimajo filtrirne blazinice v notranjosti, zaradi česar so primerni za ohišja, kjer vdor prahu ni zaskrbljujoč, vendar je vseeno treba upravljati pretok zraka čez ploščo.

Izbira pravega

Velikost je prva odločitev — uskladite zunanje mere z razpoložljivim prostorom na plošči in pred naročilom potrdite velikost izreza. Po tem se izbira med filtrirano serijo XT in navadno rešetko zmanjša na to, ali je potrebna zaščita pred prahom. Znotraj serije XT je lepljivo tesnilo vredno dodati za vsako namestitev, kjer mora prezračevalno okno omare sedeti poravnano in tesniti ob plošči. Normalni v primerjavi z visokim slogom izhaja iz debeline plošče in zahtev glede razdalje ventilatorja.
