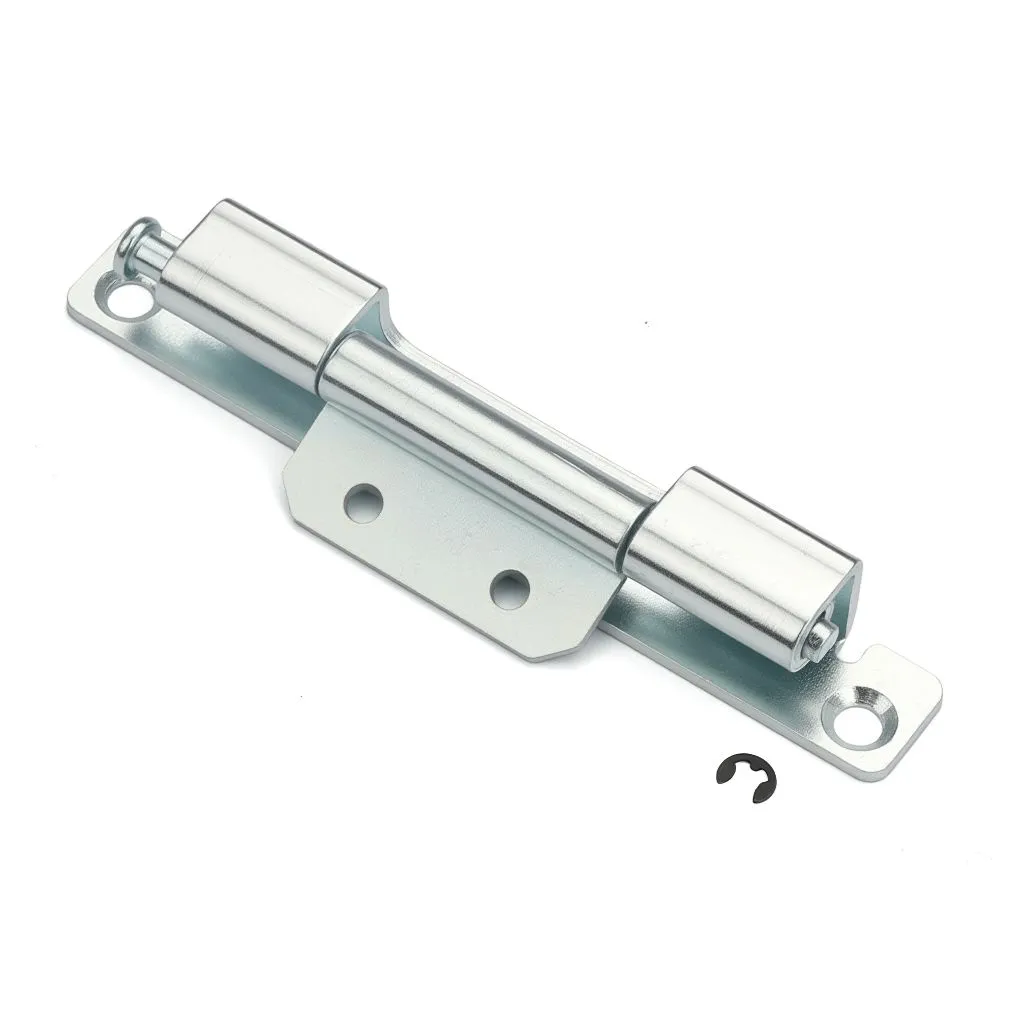

Tečaj vrat stikalne naprave

Možnosti modela in konfiguracije lukenj

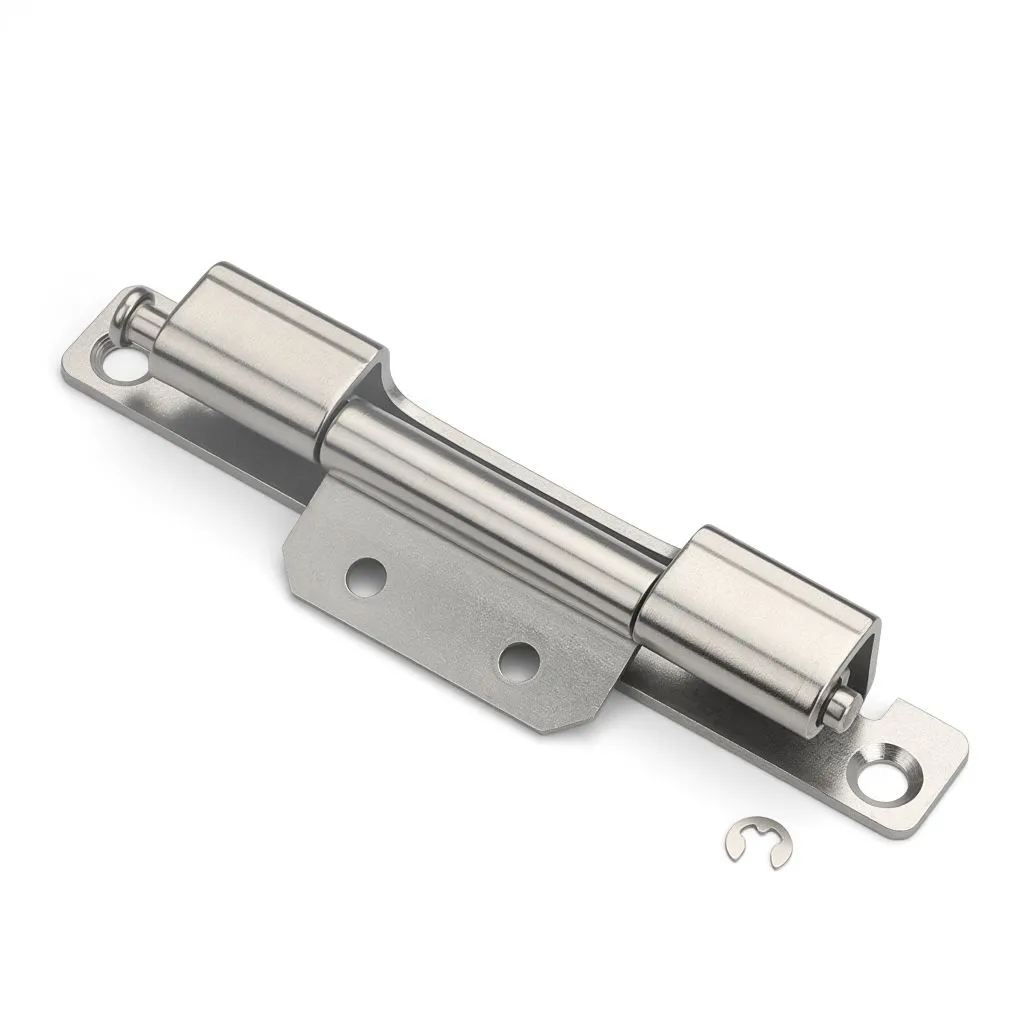

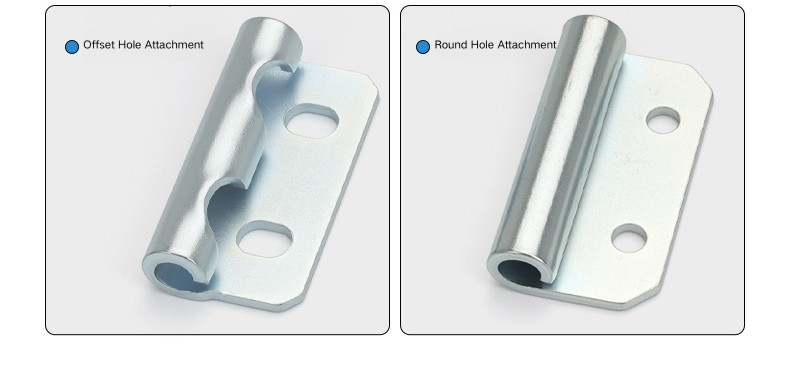

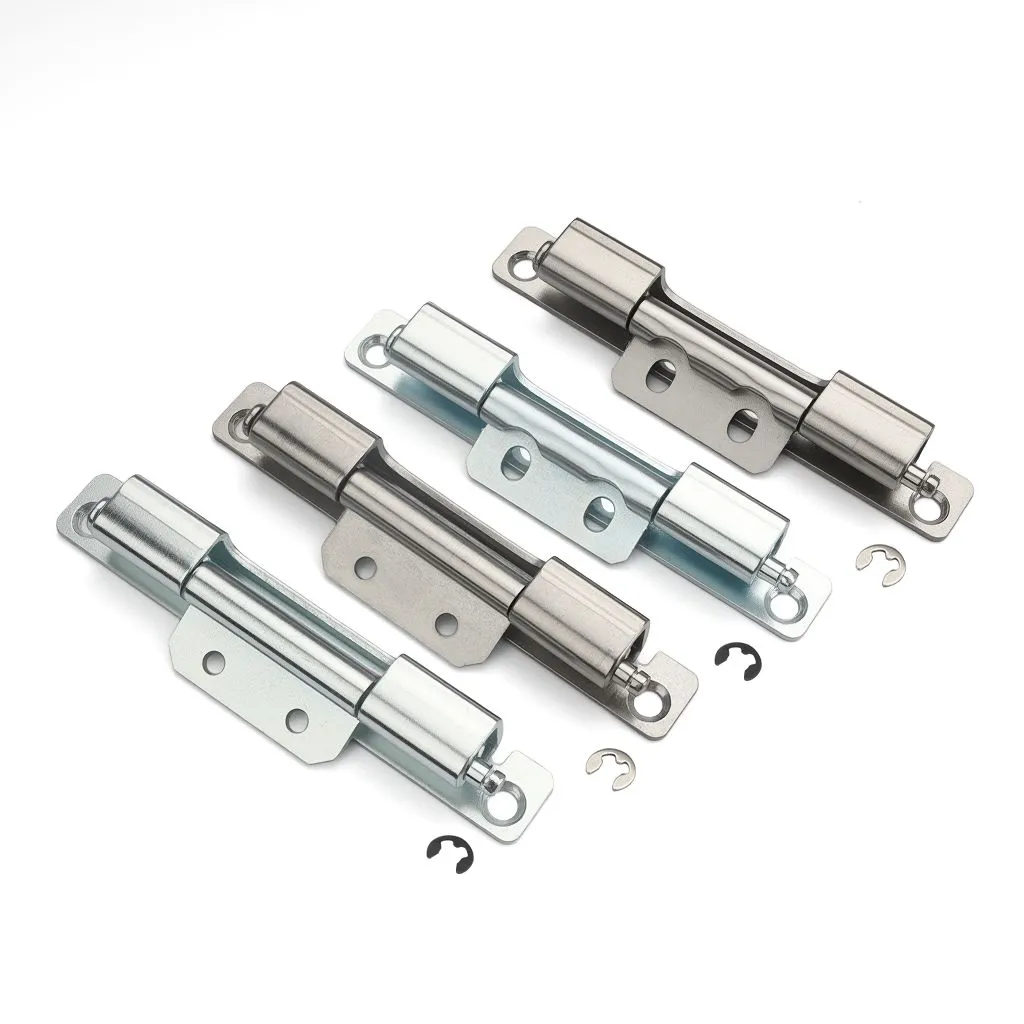

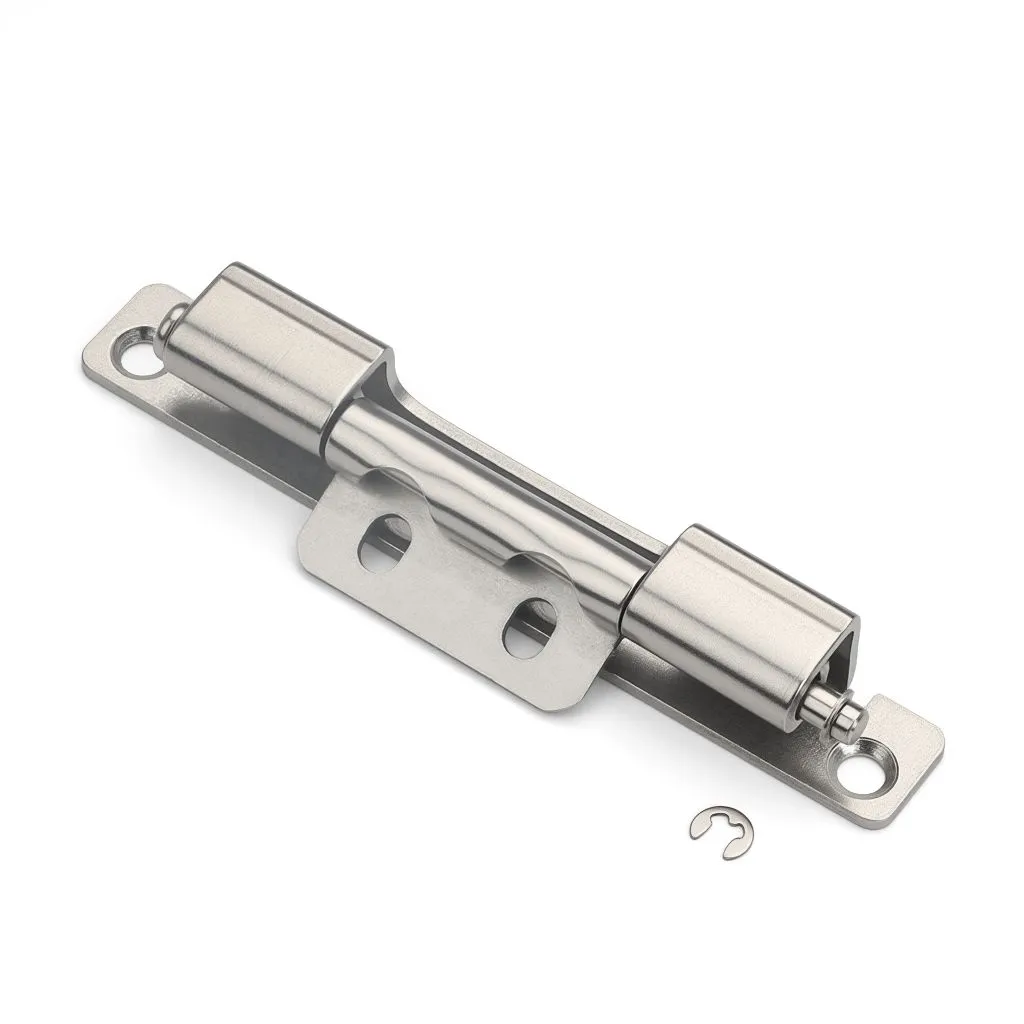

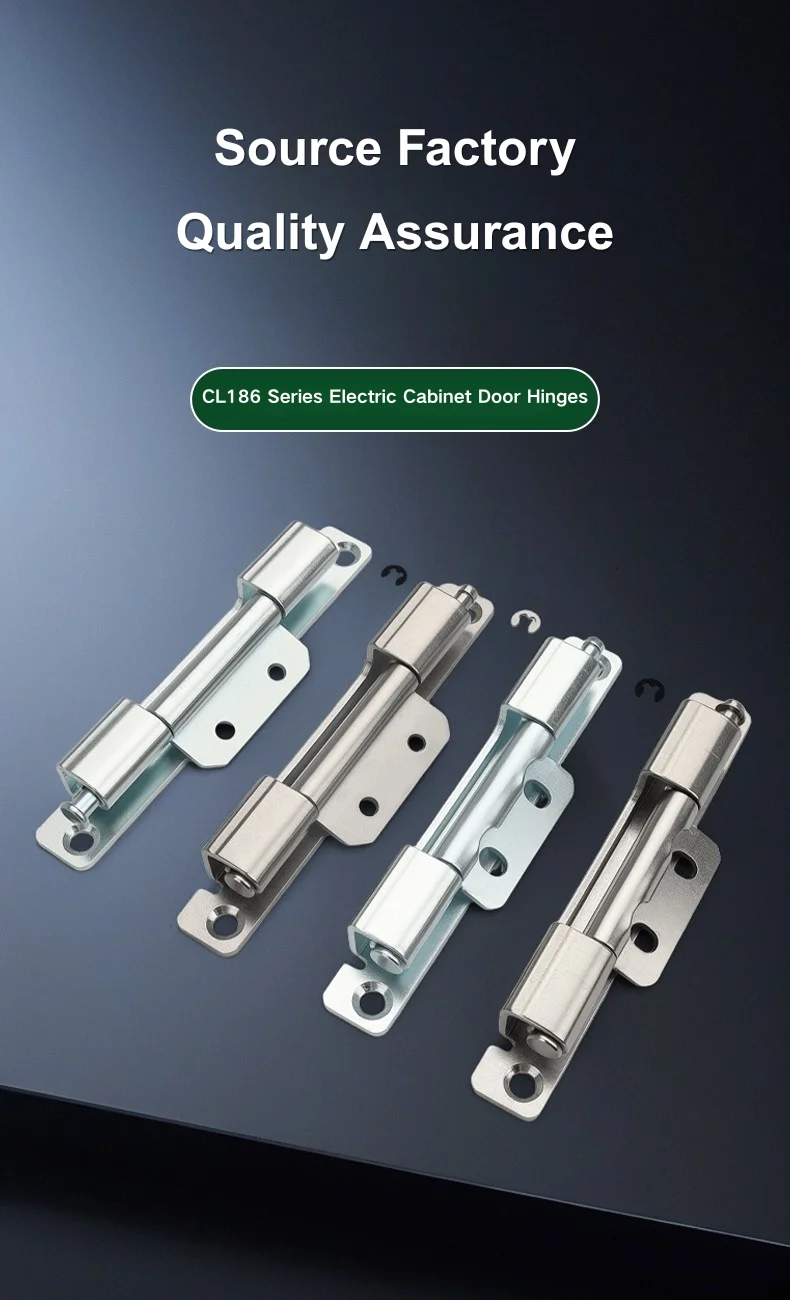

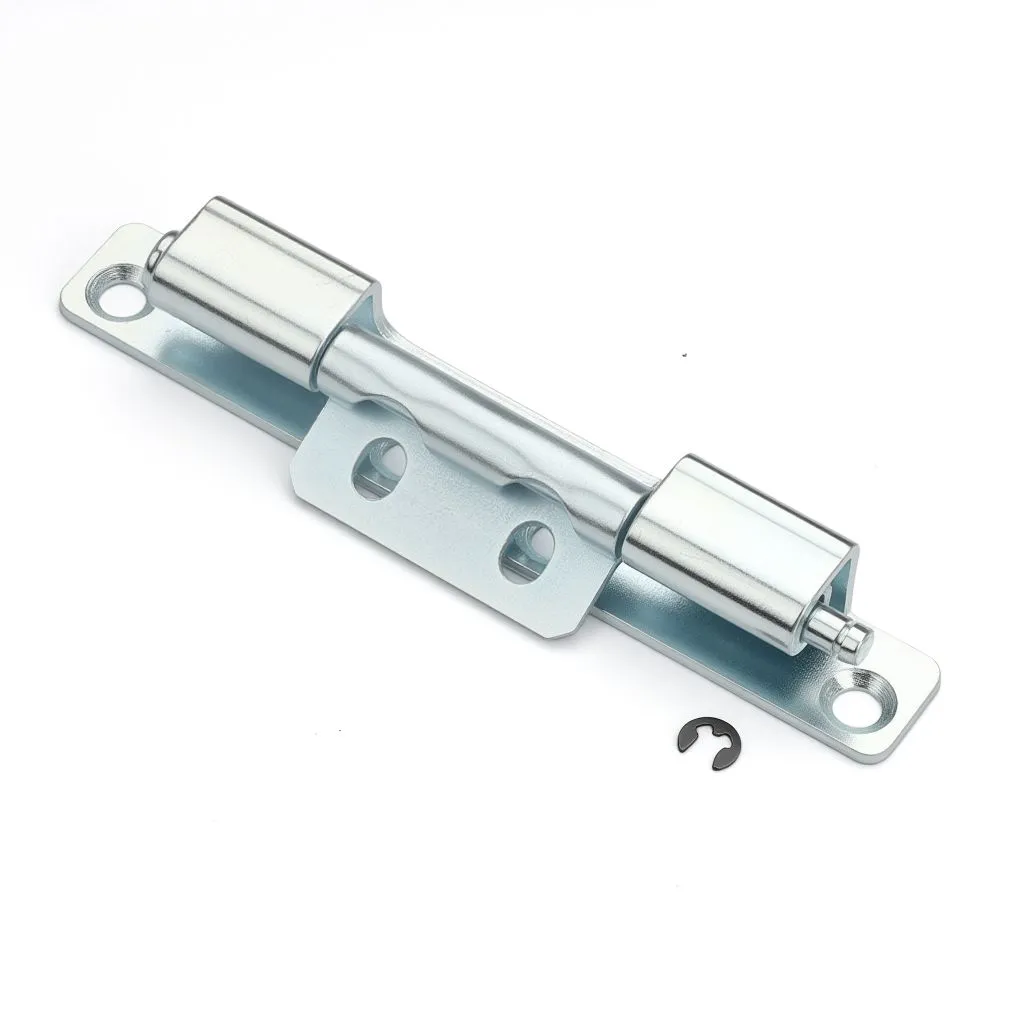

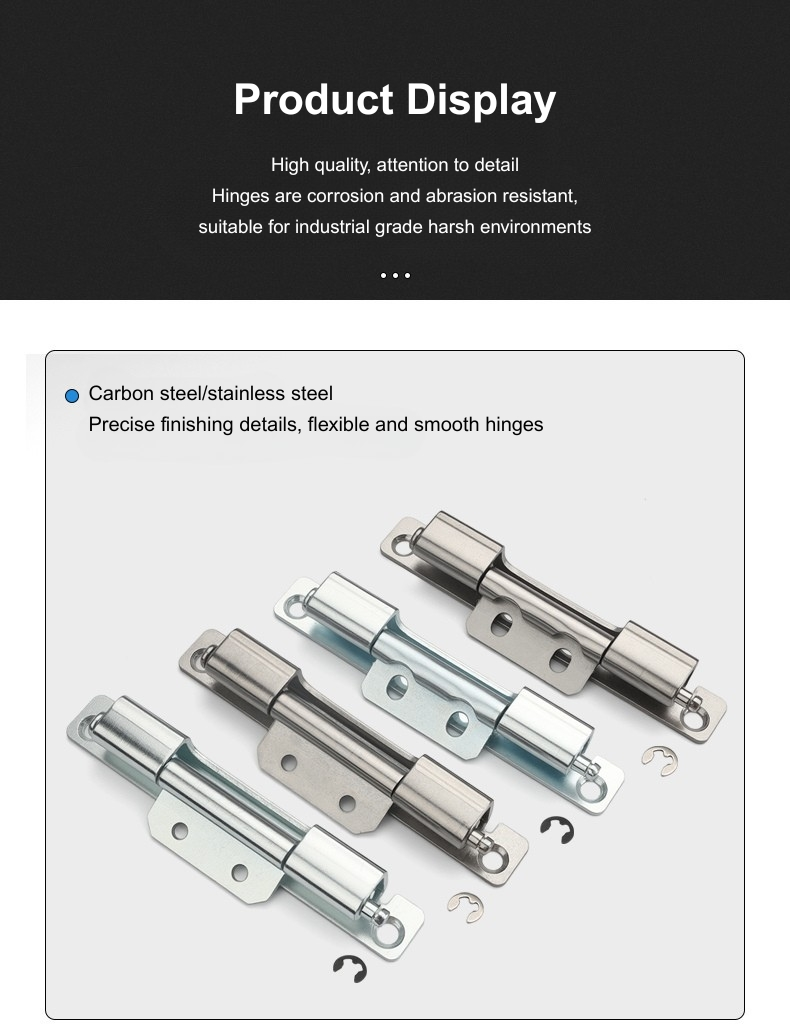

Tečaj vrat stikalne naprave je na voljo v štirih različicah: okrogla luknja iz ogljikovega jekla, okrogla luknja iz nerjavečega jekla, luknja z režo v ogljikovem jeklu in luknja z režo v nerjavnem jeklu. Strukturne dimenzije so pri vseh štirih enake — razlika je le v obliki pritrdilnih lukenj na krilu. Okrogle luknje pritrdijo tečaj v nastavljenem položaju, ko je privit; luknje z režami dajejo nekaj prostora za premik položaja tečaja pred končnim zategovanjem, kar pomaga pri nameščanju vrat, ki jih je treba skrbno poravnati s tesnilom ali robom okvirja.

Izbira med okroglo luknjo in luknjo z režo na tej enoti je odvisna od vašega delovnega procesa namestitve. Če je položaj vrat enostaven in dosleden v proizvodni seriji, so okrogle luknje v redu. Če pride do kakršnih koli razlik v geometriji okvirja med enotami ali če je treba vrata prilagoditi po začetni montaži, je različica z režami ta postopek precej manj zapletena.

Zgradba in dimenzije

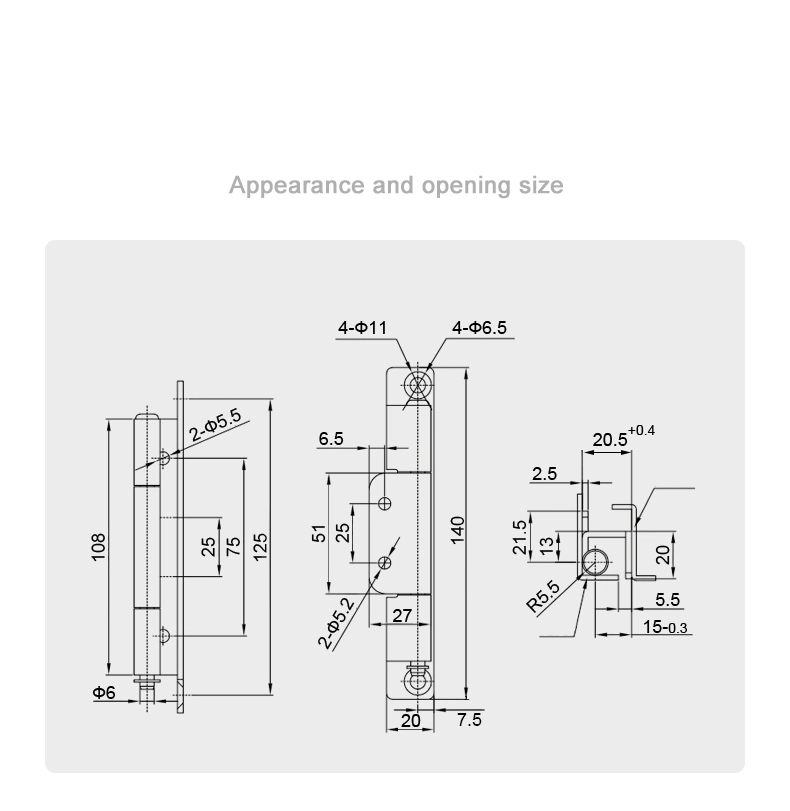

Tečaj vrat ima skupno višino 108 mm s skupno dolžino telesa 125 mm. Notranji razpon med pritrdilnimi krili je 75 mm, s sredinskim delom cevi 25 mm. Premer cevi je Φ6 mm, montažno krilo pa je visoko 140 mm z osnovno širino 20 mm. Razmik lukenj na krilu poteka na sredini 51 mm in 25 mm, s pritrdilnimi luknjami 2×Φ5,5 mm na stranskem profilu.

Vpetje kanala okvirja na tečaju vrat stikalne naprave ima širino 20,5 mm (toleranca +0,4 mm) in globino 15 mm (toleranca -0,3 mm), s polmerom sedeža cevi R5,5 mm. Stranski profil kaže 21,5 mm skupne višine vpetja, 13 mm notranje kontaktne globine in 5,5 mm stranskega odmika, z 2,5 mm korakom na vstopu v kanal. Te mere opredeljujejo geometrijo kanala okvirja, s katerim je tečaj zasnovan za delo – vredno potrditve glede na specifikacije okvirja vaše omare pred naročilom.

Material in površinska obdelava

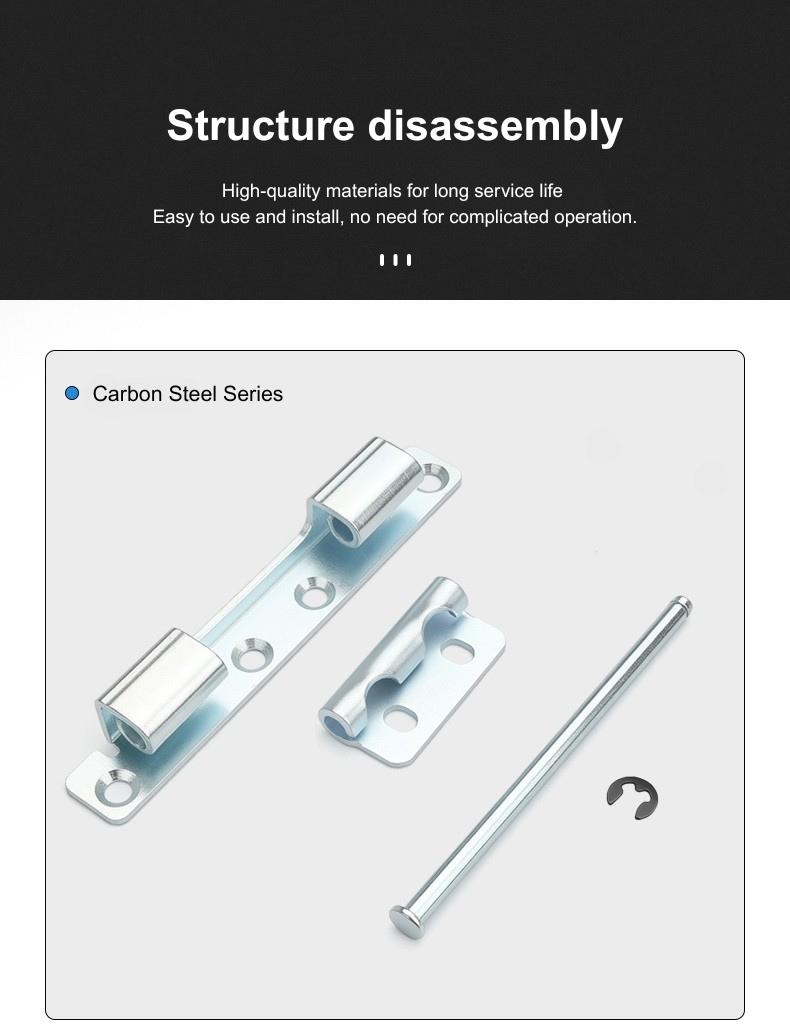

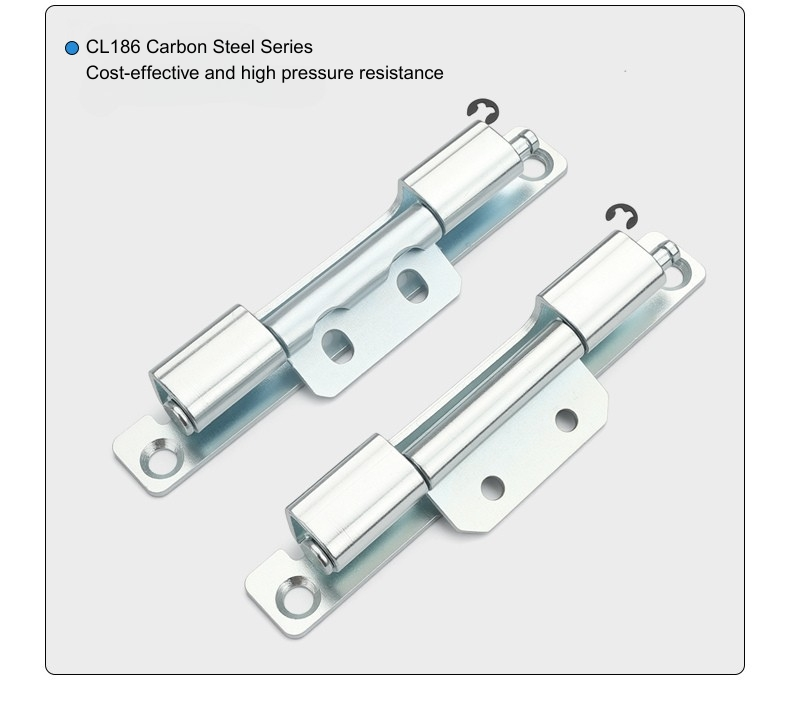

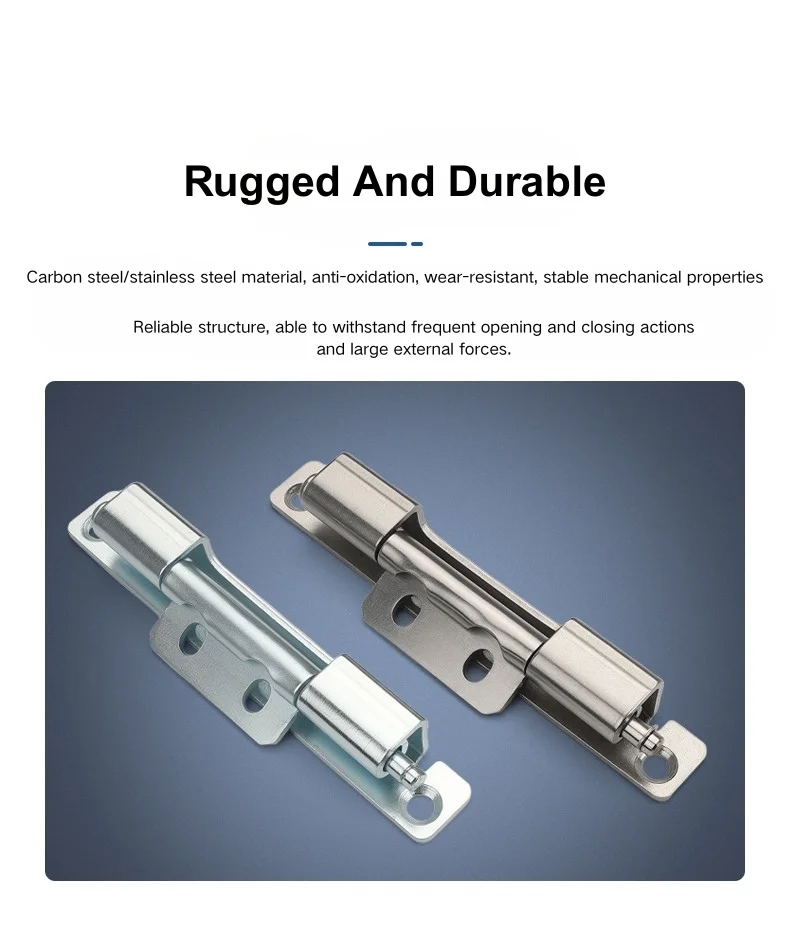

Tečaj vrat stikalne naprave je na voljo v pocinkanem ogljikovem jeklu in nerjavnem jeklu 304. Različica iz ogljikovega jekla je primerna za standardna notranja ohišja – razdelilne plošče, nadzorne plošče in omarice z opremo v suhih ali klimatiziranih prostorih, kjer je izpostavljenost koroziji nizka. To je stroškovno učinkovitejša možnost za sestavo velikih količin omar, kjer je okolje namestitve predvidljivo.

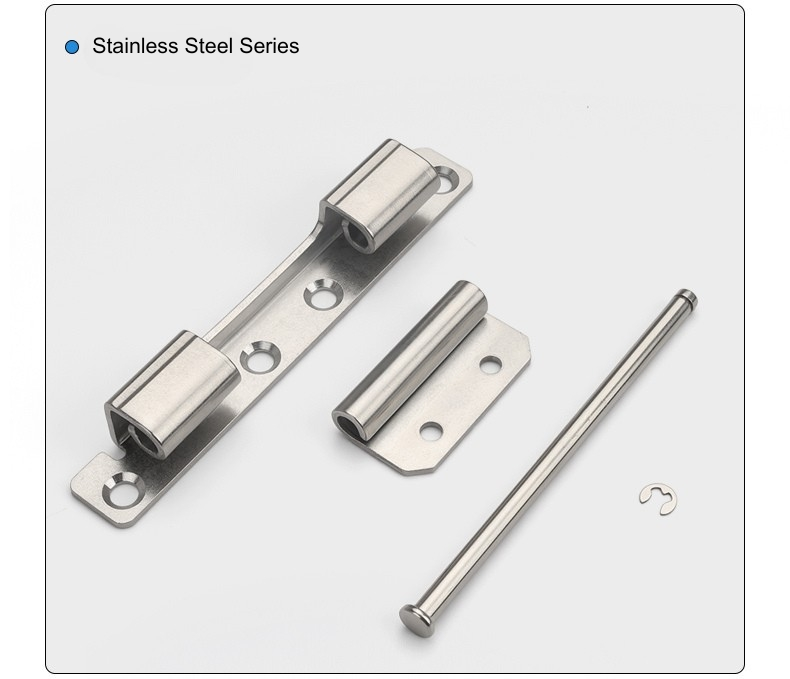

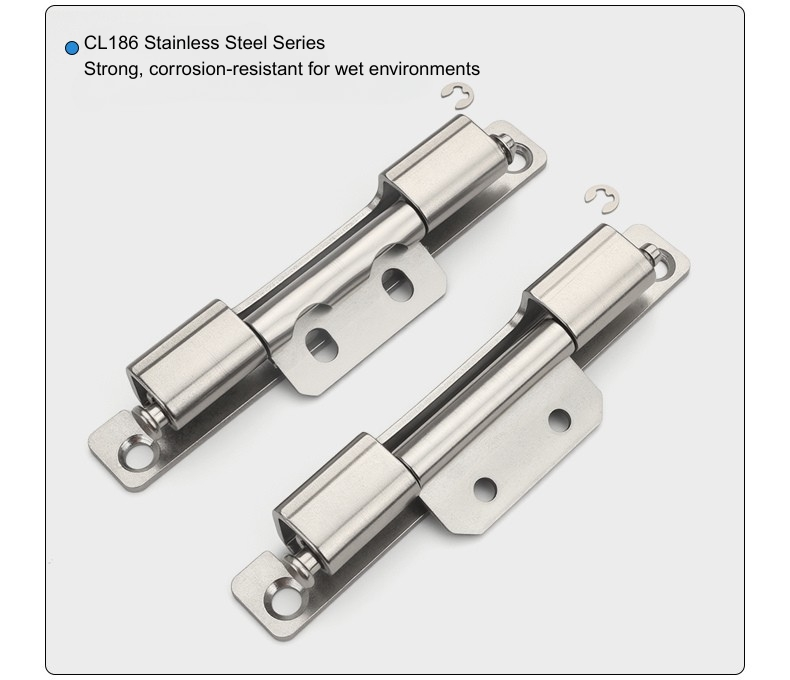

Tečaj vrat iz nerjavečega jekla je prava izbira za zunanjo stikalno opremo, vlažne pomožne prostore, obalne instalacije ali katero koli uporabo, kjer bo ohišje izpostavljeno vlagi skozi svojo življenjsko dobo. Nerjaveče jeklo je prav tako nagnjeno k specifikaciji, ko standardna končna obdelava ohišja zahteva dosleden videz površine na vsej strojni opremi, saj sčasoma v zahtevnih pogojih ohrani svoj videz bolje kot pocinkano jeklo.

pogosta vprašanja

V1: Katere različice so na voljo za CL186?

CL186 je na voljo v štirih različicah: ogljikovo jeklo z okroglimi luknjami, nerjavno jeklo z okroglimi luknjami, ogljikovo jeklo z režami in nerjavno jeklo z režami. Vsi imajo enake dimenzije karoserije in geometrijo vpetja kanala okvirja.

V2: Kakšna je razlika med različico z okroglo luknjo in luknjo z režo?

Različica z okroglo luknjo fiksira tečaj v nastavljenem položaju, ko je privit. Različica z luknjami omogoča prilagoditev položaja vgradnje pred končnim zategovanjem, kar je uporabno, ko je treba med namestitvijo natančno nastaviti poravnavo vrat ali ko se geometrija okvirja med omarnimi enotami razlikuje.

V3: Kako je nameščen CL186?

CL186 je pritrjen na vijake. Montažno krilo je pritrjeno na vratno ploščo s pomočjo predvidenih lukenj, telo tečaja pa se ujame z kanalom okvirja omare. Za ta model varjenje ni potrebno.

V4: Katere so ključne dimenzije CL186?

CL186 ima skupno višino 108 mm, dolžino telesa 125 mm in notranji razpon 75 mm. Cev je Φ6 mm. Montažno krilo je visoko 140 mm z 20 mm baze. Širina kanala okvirja je 20,5 mm (+0,4 mm) in globina 15 mm (-0,3 mm).

V5: Kakšen material naj izberem za zunanja ohišja?

Različica iz nerjavečega jekla je prava izbira za zunanje instalacije, vlažna okolja ali povsod, kjer je odpornost proti koroziji dolgoročna zahteva. Različica iz pocinkanega ogljikovega jekla je primerna za standardne aplikacije v notranjih prostorih.

V6: Ali je CL186 skrit tečaj?

Da — vratni tečaj stikalne naprave CL186 se nahaja v kanalu okvirja omare, ko so vrata zaprta, tako da na zunanji strani vrat ni vidne strojne opreme. Telo tečaja je popolnoma poglobljeno v profil okvirja.

V7: Ali je mogoče vrata odstraniti po namestitvi?

ja CL186 je snemljiv tečaj — vrata je mogoče dvigniti s kanala okvirja brez orodja, ko je tečaj izklopljen. Zaradi tega je praktičen za montažne linije omar in vzdrževanje na terenu, kjer je potrebno občasno odstranjevanje vrat.

V8: Za katere vrste omar je primeren CL186?

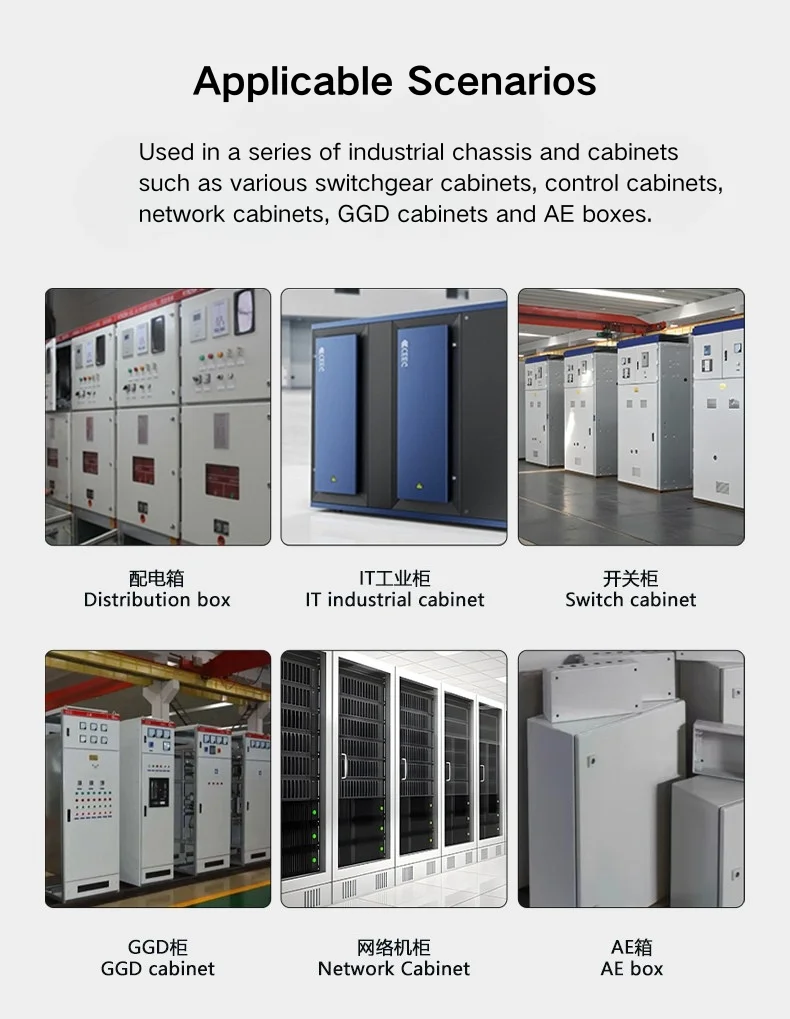

Skriti tečaj CL186 se uporablja na stikalnih omaricah, električnih razdelilnih omaricah, vratih krmilnih omaric in ohišjih industrijske opreme — povsod je prednostna specifikacija snemljiv, skrit tečaj s čistim zunanjim profilom.
