Kvadratni tečaji z vgreznjenimi luknjami

Za veleprodajna naročila šarnirjev za omare ima Yitai Lock kvadratni tečaj z vgreznjenimi luknjami v CL235-1 in CL235-2, tako da lahko pokrijete različne velikosti vrat, ne da bi zamenjali dobavitelja. CL235-1 je večji od obeh s 64 × 79 mm, medtem ko CL235-2 s 54 × 64 mm dobro deluje na lažjih ali manjših vratih. Vijaki niso priloženi, vendar jih je mogoče naročiti posebej – običajno v paketih po 1000, z manjšimi količinami, ki so na voljo, če se obrnete neposredno.

Možnosti in dimenzije modela

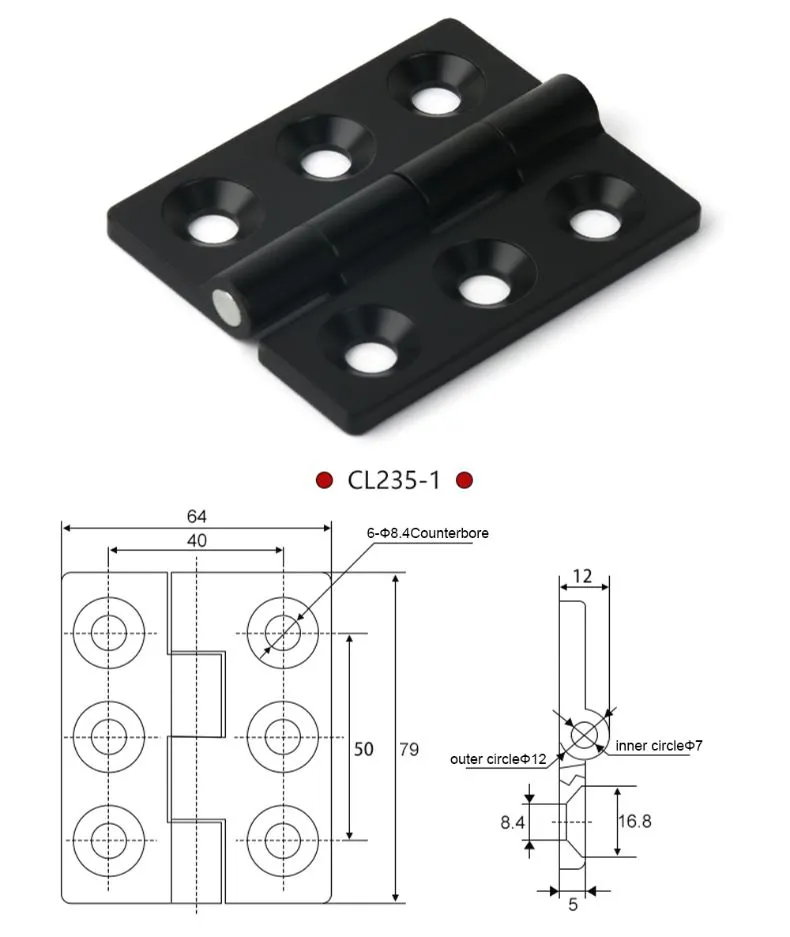

Kvadratni tečaji z vgreznjenimi luknjami so na voljo v dveh osnovnih modelih. CL235-1 meri 64 × 79 mm, z debelino krila 5 mm iz cinkove zlitine in 5,6 mm iz nerjavečega jekla 304. CL235-2 je manjši od obeh s 54 × 64 mm, z debelino cinkove zlitine 4,8 mm in debelino nerjavečega jekla 5,5 mm.

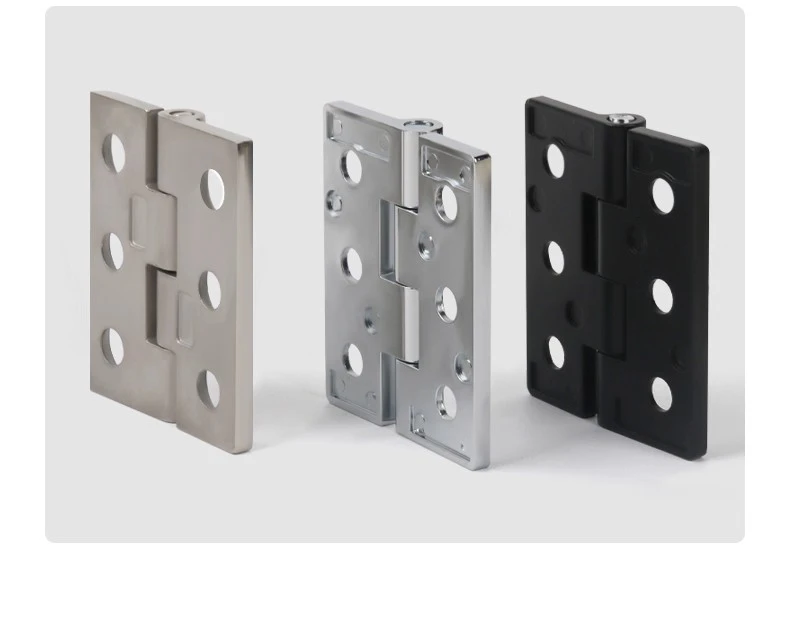

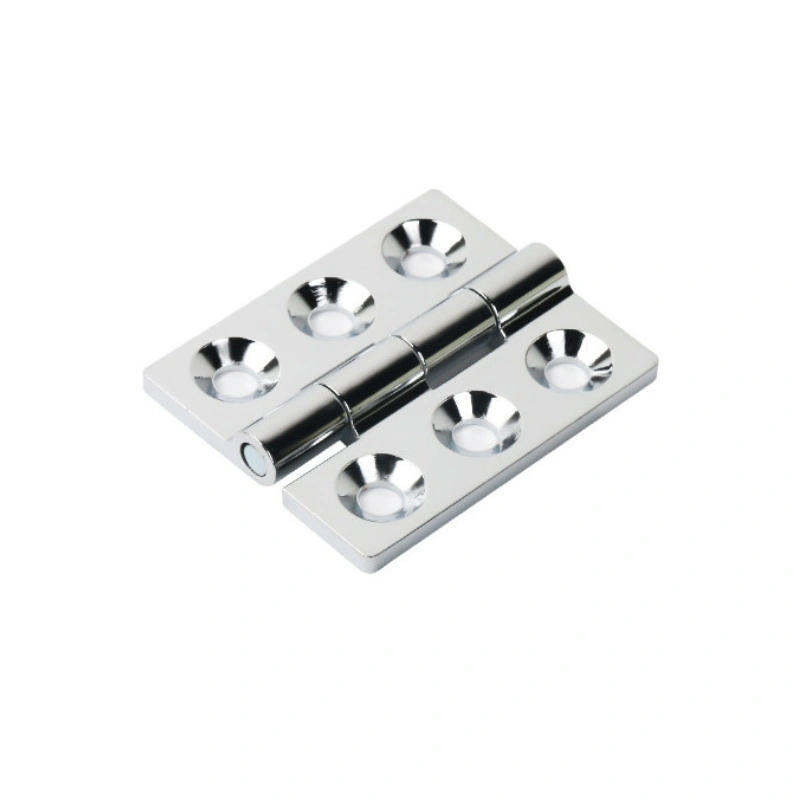

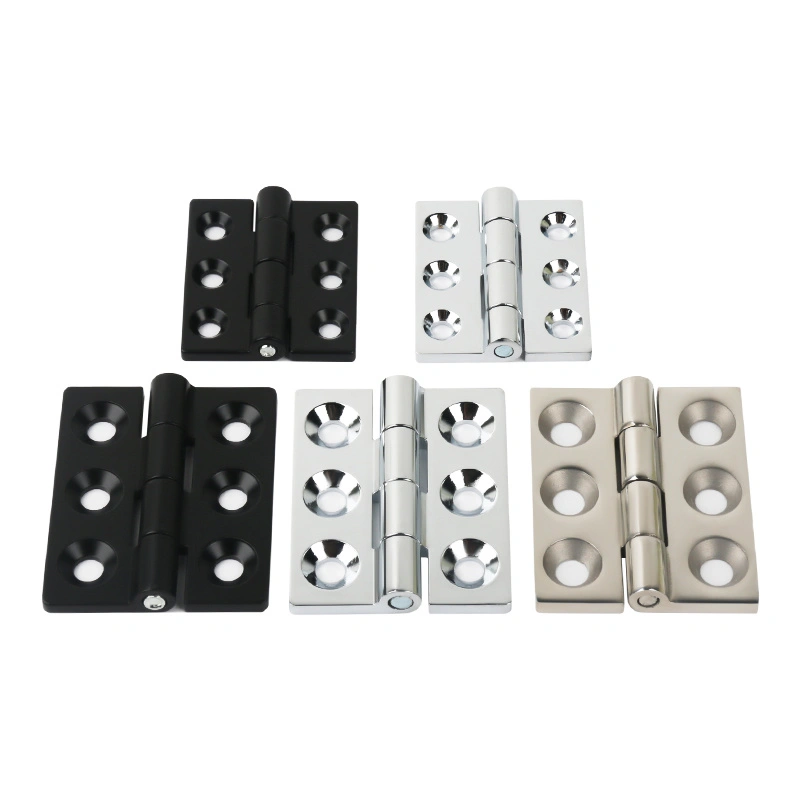

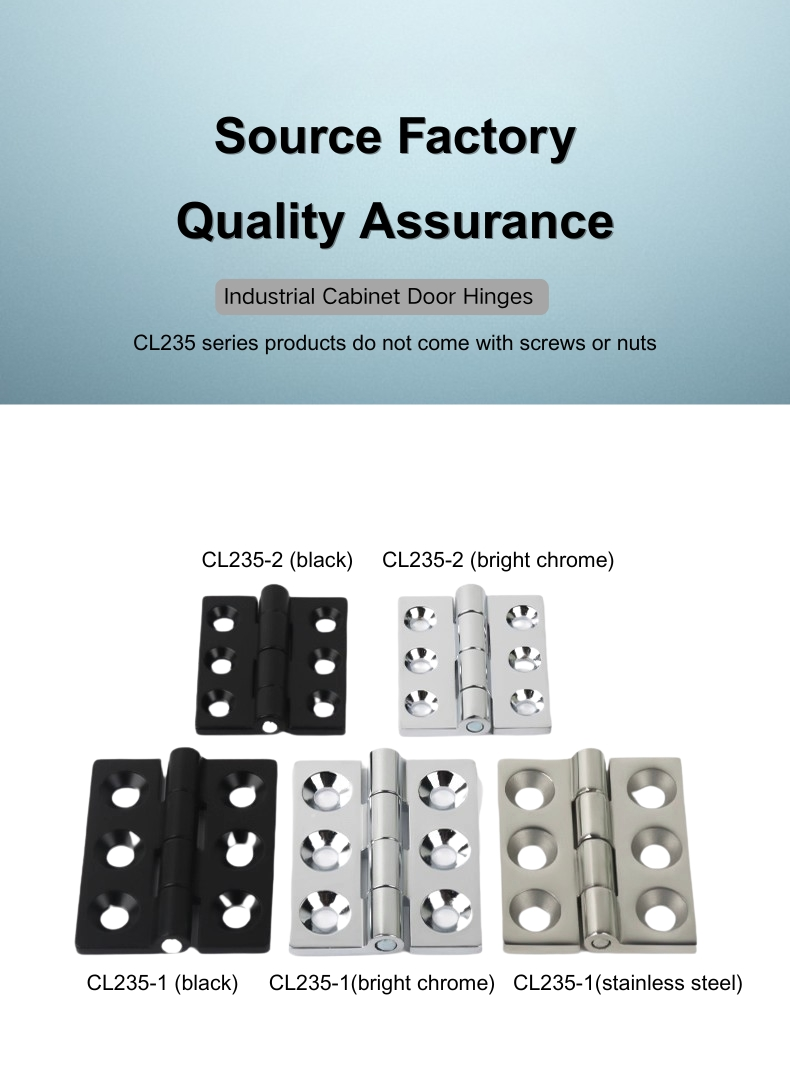

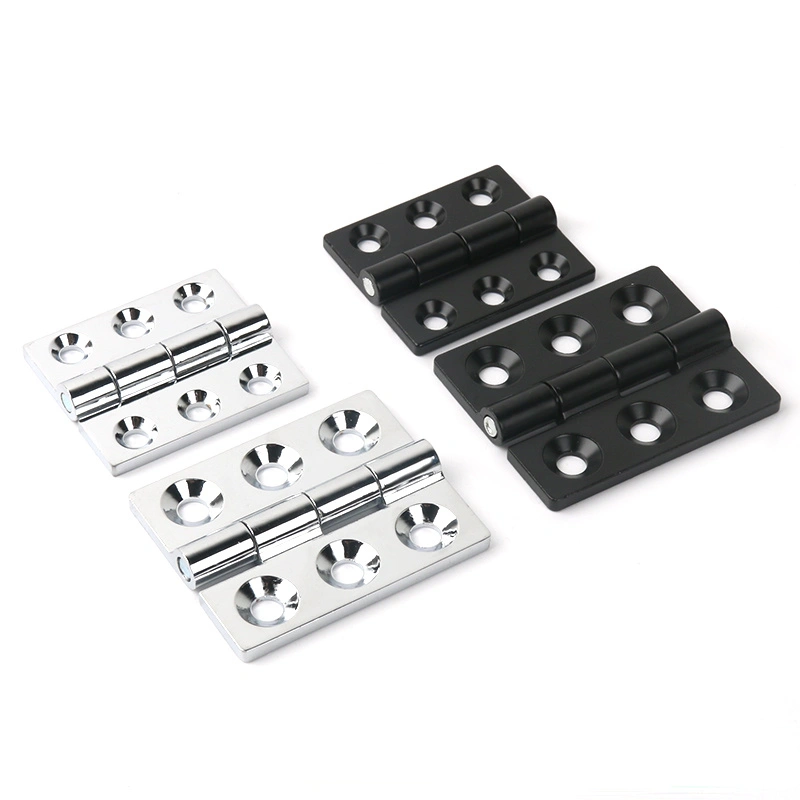

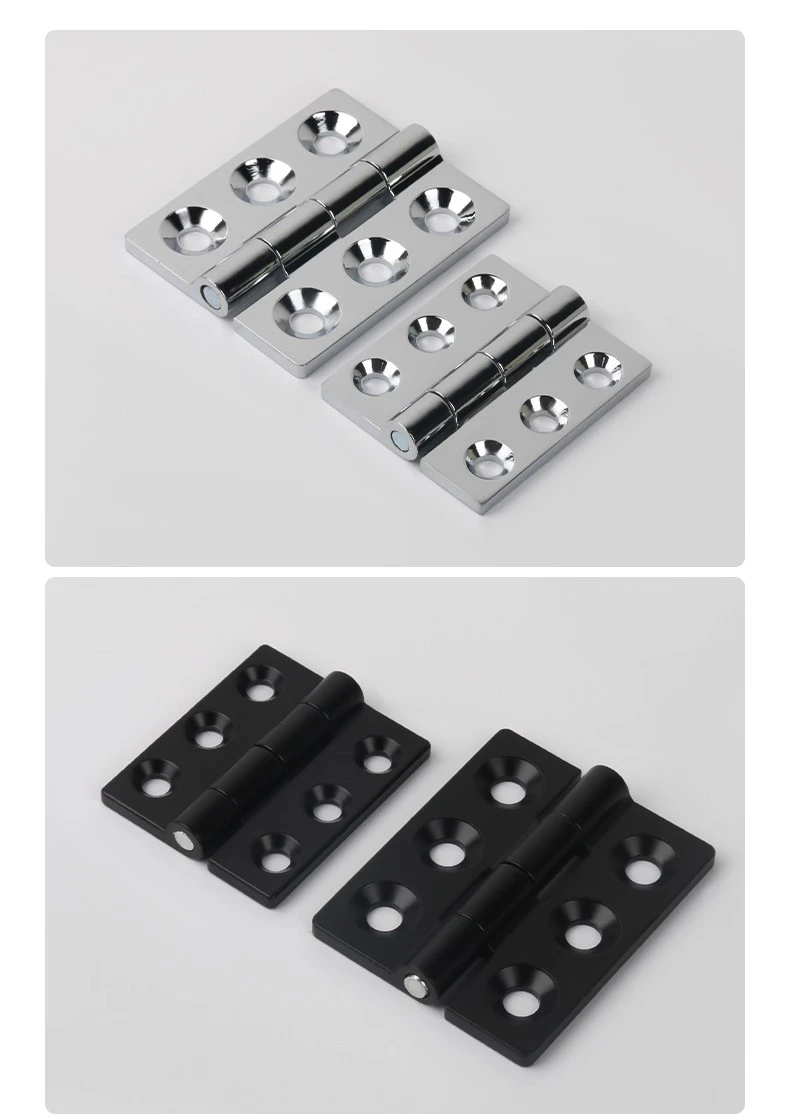

Vsak model je na voljo v več kombinacijah materialov in zaključkov. Kvadratni tečaj z vgreznjenimi luknjami CL235-1 in CL235-2 sta oba izdelana iz črne cinkove zlitine in svetlo bele cinkove zlitine. CL235-1 in CL235-2 sta poleg tega na voljo v brušenem nerjavnem jeklu, kar daje skupaj šest različic v obeh modelih. Ta razpon omogoča specifikacijam, da prilagodijo zaključek tečajev površini omare ali delovnemu okolju.

Specifikacije vgreznjenih lukenj

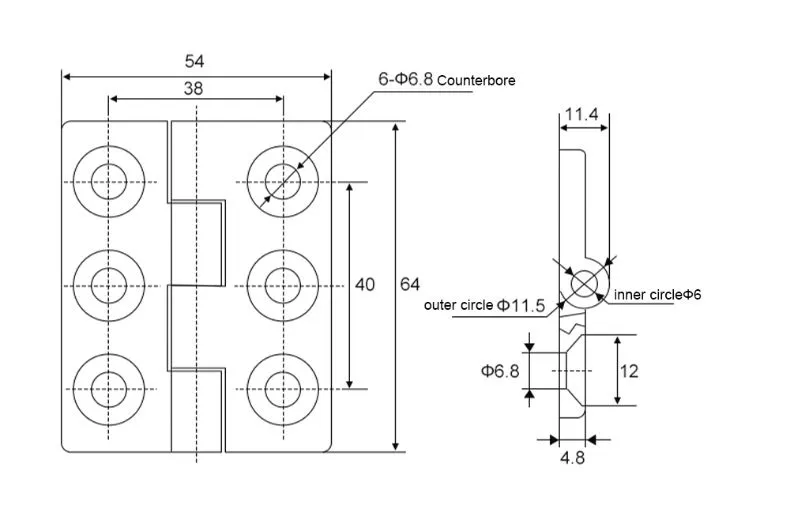

Ugrezne luknje na kvadratnem tečaju z ugreznimi luknjami so velikosti, ki se ujemajo z vsakim modelom in materialom. Pri CL235-1 je premer grezila Φ8,5 mm za različice iz cinkove zlitine in Φ9,5 mm za različice iz nerjavečega jekla. Pri CL235-2 je premer grezila Φ6,8 mm pri obeh vrstah materiala.

Pri izbiri vijakov je treba upoštevati debelino vratne plošče, debelino krila tečaja in globino grezila. Kvadratni tečaji z vgreznjenimi luknjami so zasnovani tako, da pravilno izbrani vijaki sedijo poravnano ali tik pod površino krila. Vijaki niso priloženi tečaju, ampak jih je mogoče kupiti posebej; standardno pakiranje je 1000 kosov ali več, manjše količine pa so na voljo po povpraševanju.

Material in površinska obdelava

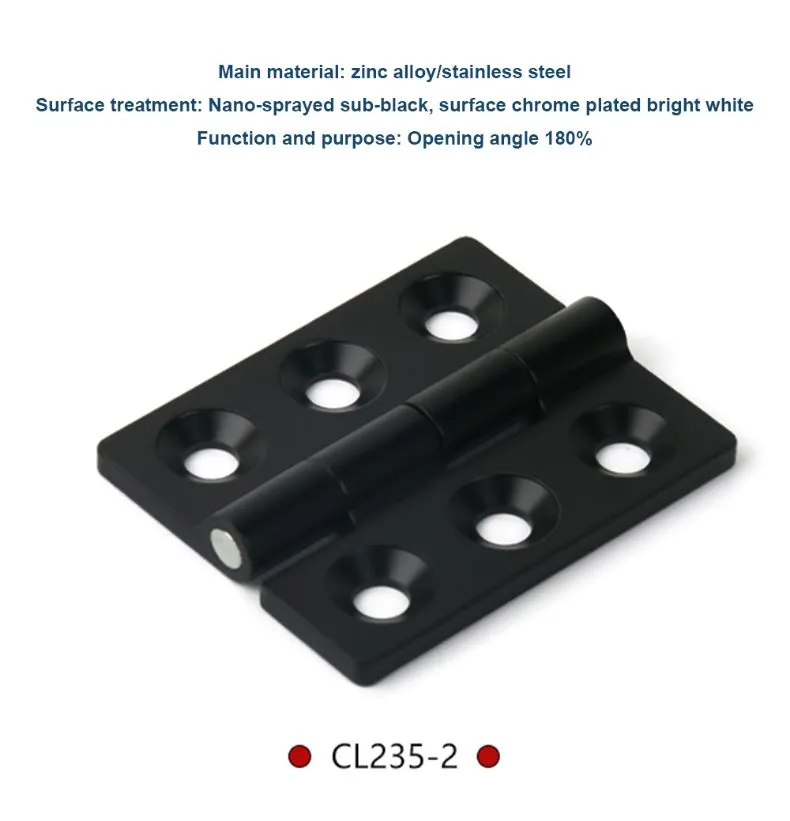

Kvadratni tečaji z vgreznjenimi luknjami so izdelani s tlačnim litjem, kar daje vsakemu krilu natančno dimenzionalno skladnost v proizvodnih serijah. Različice iz cinkove zlitine so zaključene v sijajni črni ali svetlo beli barvi – obe sta možnosti trpežne prevleke, primerni za notranja okolja omar. Različice iz nerjavečega jekla uporabljajo material razreda 304 z brušenim zaključkom, ki zagotavlja odpornost proti koroziji, primerno za ohišja v vlažnem ali rahlo korozivnem okolju.

Treba je omeniti, da ima različica kvadratnega tečaja z vgreznjenimi luknjami iz nerjavečega jekla nekoliko večjo debelino krila kot njegov ekvivalent iz cinkove zlitine – 5,6 mm v primerjavi s 5 mm pri CL235-1 in 5,5 mm v primerjavi s 4,8 mm pri CL235-2. To razliko je treba upoštevati pri izračunu odmika vrat ali izbiri dolžine vijaka za instalacije iz nerjavečega jekla.

Scenariji uporabe

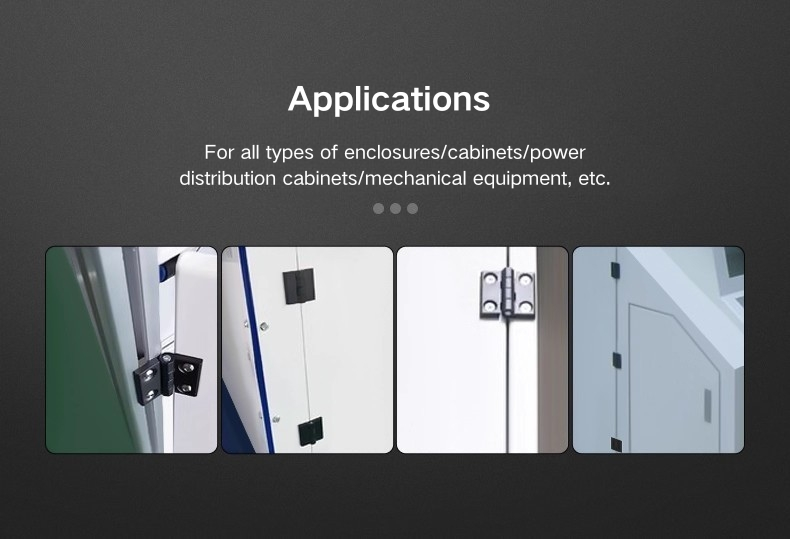

Kvadratni tečaji z vgreznjenimi luknjami se pojavijo na številnih različnih vrstah omaric – razdelilne omarice, ohišja stikalnih naprav, nadzorne plošče in omarice z okvirjem iz aluminijastega profila so običajne. Kvadratno krilo je ravno in daje trdno nosilno površino, ki se dobro drži vrat, ki se redno odpirajo in zapirajo ali morajo nositi malo teže.

Kjer je kvadratni tečaj z vgreznjenimi luknjami ponavadi določen, je povsod, kjer mora biti sprednja stran vrat čista in neobremenjena. Z vijaki, ki sedijo poravnano, ni strojne opreme, ki bi bila ponosna na površino, da bi se med vzdrževanjem zataknila za ožičenje ali zataknila. Različica iz črne cinkove zlitine je običajno primerna za temne ali prašno lakirane omare; brušeno nerjavno jeklo se izbere za zunanja ohišja ali kjerkoli, kjer je vlaga dejavnik.

pogosta vprašanja

V1: Katere velikosti sta na voljo za ta tečaj omarice?

CL235-1 meri 64*79 mm, CL235-2 pa 54*64 mm. Oba sta na voljo v cinkovi zlitini in brušenem nerjavnem jeklu 304, pri čemer so različice iz cinkove zlitine na voljo tudi v črni in svetlo beli barvi.

V2: Katere končne možnosti so na voljo?

Tečaji omaric CL235-1 in CL235-2 so iz črne cinkove zlitine, svetlo bele cinkove zlitine in brušenega nerjavečega jekla. V trenutni ponudbi ni zrcalnega ali barvanega nerjavečega jekla.

V3: Ali so vijaki priloženi tečaju?

Vijaki niso vključeni. Prodajajo se ločeno, običajno v paketih po 1000 kosov ali več. Za manjše količine se lahko kupci obrnejo neposredno na Yitai Lock in zahtevajo ceno glede na zahtevano količino.

V4: Kako izberem pravo dolžino vijaka?

Dolžino vijaka morate izbrati glede na debelino vratne plošče, debelino krila tečaja in to, kako globoko želite, da vijak sedi v grezilu. Premer grezila na CL235-1 je Φ8,5 mm za cinkove zlitine in Φ9,5 mm za nerjavno jeklo; na CL235-2 je Φ6,8 mm za obe vrsti materiala.

V5: Kakšna je razlika v debelini med različicama iz cinkove zlitine in nerjavnega jekla?

Na CL235-1 je list iz cinkove zlitine debel 5 mm, list iz nerjavečega jekla pa 5,6 mm. Na CL235-2 je cinkova zlitina 4,8 mm, nerjavno jeklo pa 5,5 mm. To razliko v debelini je treba upoštevati pri izbiri dolžine vijaka in izračunu zračnosti vrat.

V6: Ali je ta tečaj primeren za zunanja ohišja?

Različica iz brušenega nerjavečega jekla 304 je zaradi svoje odpornosti proti koroziji primerna za zunanja okolja ali okolja z visoko vlažnostjo. Različice iz cinkove zlitine so bolj primerne za uporabo v notranjih prostorih, kjer je izpostavljenost vlagi omejena.

V7: Kateri proizvodni proces se uporablja?

Različici tega šarnirja iz cinkove zlitine in nerjavečega jekla sta izdelani s tlačnim litjem, kar zagotavlja doslednost dimenzij in čisto geometrijo lukenj v celotni proizvodni seriji.

V8: Ali je mogoče ta tečaj uporabiti na okvirjih omar iz aluminijastega profila?

ja Zaradi kvadratne zasnove krila in razporeditve ugreznjenih lukenj je ta tečaj omare združljiv s sklopi vrat omare iz aluminijastega profila, pod pogojem, da je montažna površina dovolj debela, da sprejme dolžino uporabljenega vijaka.
