Tečaj iz cinkove zlitine omarice RMU

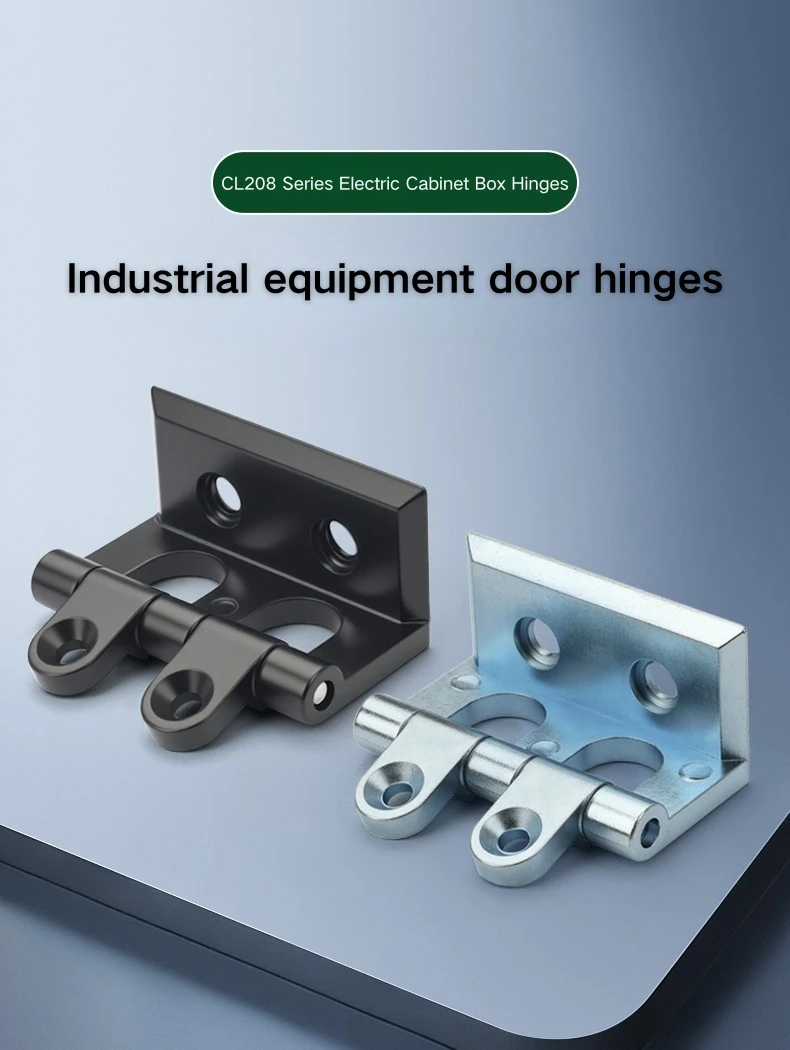

Za tiste, ki nabavljajo strojno opremo za omaro RMU pri Yitai Lock v volumnu, RMU Cabinet Zinc Alloy Hinge CL208 uporablja dvocevno zasnovo z dvema sodoma Φ8 mm in zatičem Φ4 mm, kar daje tečaju širšo nosilno površino kot enocevni tip enake velikosti. Celoten odtis je 48 × 26 mm, nameščen z varjenjem, in dve možnosti končne obdelave - črna in svetel krom - pokrivata najpogostejše površinske obdelave omaric na trgu RMU in stikalnih naprav.

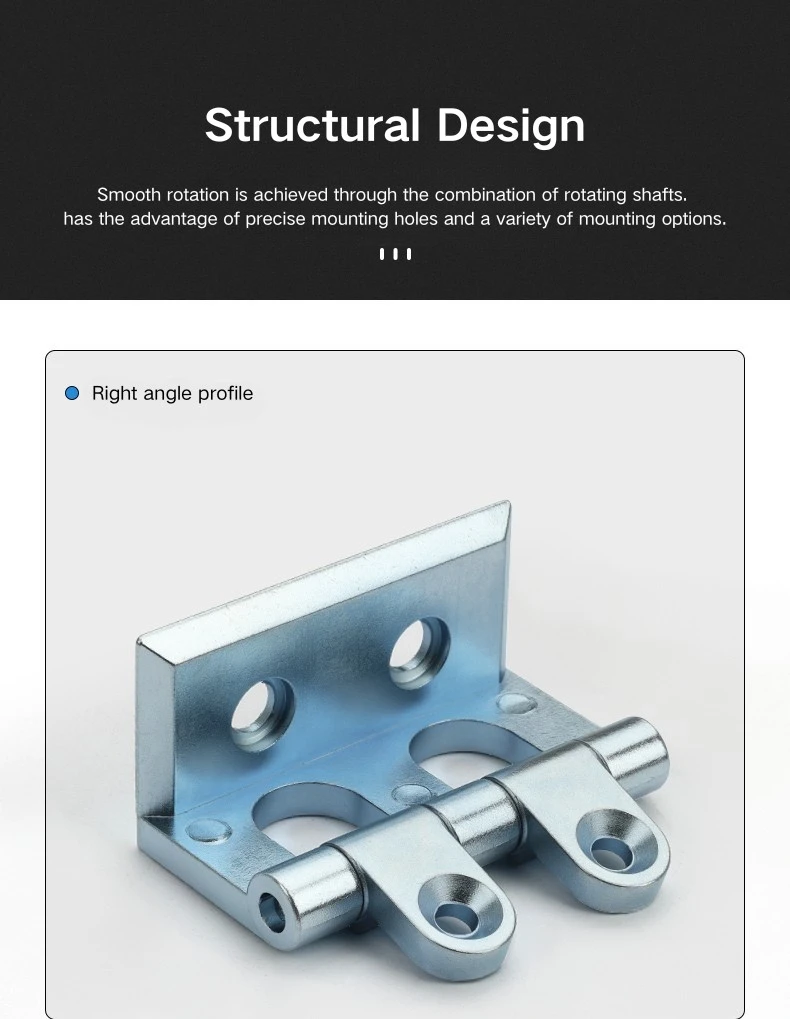

Zgradba in dimenzije

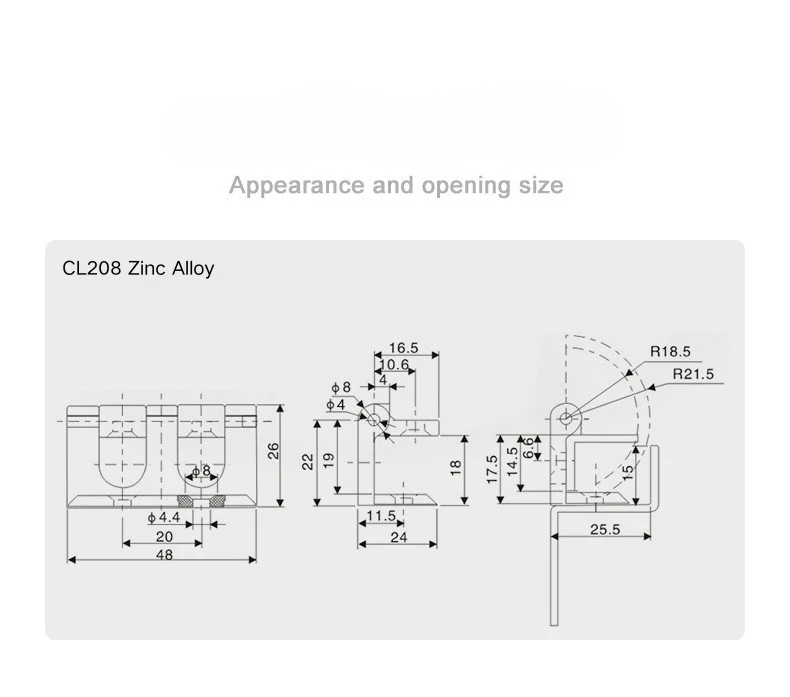

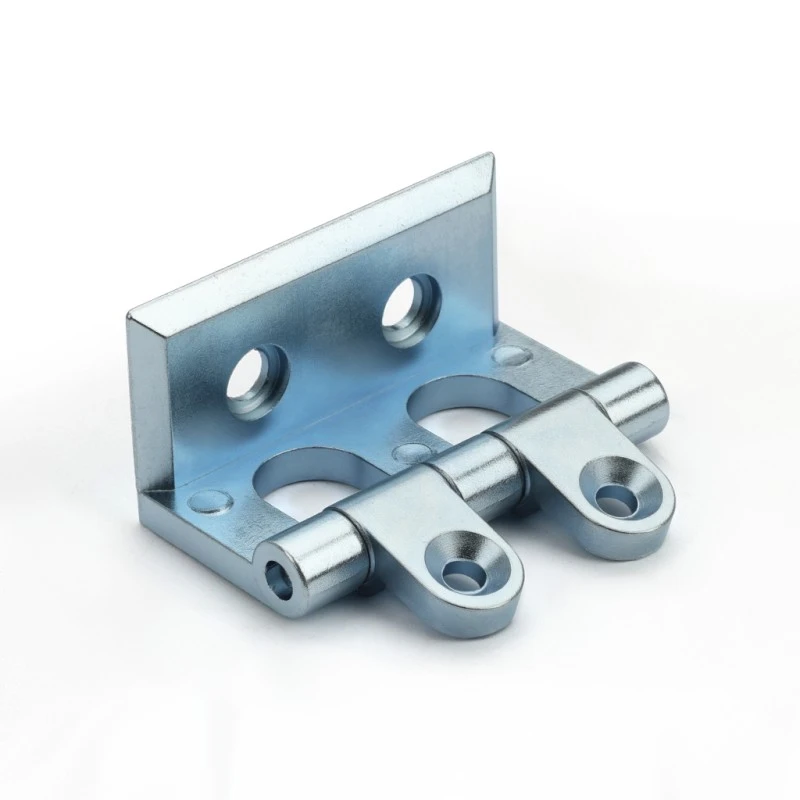

Tečaji iz cinkove zlitine omarice RMU merijo 48 mm v širino in 26 mm v višino, z 20 mm razpona med obema kriloma za pritrditev. Tečaji iz cinkove zlitine omarice RMU uporabljajo dva cilindra Φ8 mm na skupnem zatiču Φ4 mm namesto enega členka — širša naležna površina enakomerneje razporedi obremenitev vrat in bolje zdrži pri večkratni uporabi. Sklop cevi leži 16,5 mm od roba lista s središčem zatiča na 10,6 mm.

Na stranskem profilu ima šarnir iz cinkove zlitine omarice RMU globino vpenjanja vratne plošče 24 mm in doseg na strani okvirja 25,5 mm. Odsek za vpenjanje okvirja je visok 22 mm z osnovo 11,5 mm, bočna zračnost pa je skupna višina 17,5 mm s 14,5 mm notranjim korakom in 6,6 mm odmikom zatiča – dimenzije, ki se ujemajo z geometrijo kanala okvirja, značilno za konstrukcije RMU in razdelilnih omar.

Kontrola kota odpiranja in vrat

Izstopajoča značilnost tečaja iz cinkove zlitine omarice RMU je odpiralni kot 270°. Večina standardnih tečajev omare se odpre do 90°, 120° ali 180° — zasuk za 270° pomeni, da se lahko vrata skoraj plosko zložijo nazaj ob stran omare, namesto da se ustavijo pod pravim kotom ali na polovici. V aplikacijah RMU in glavne enote obroča je to resnično pomembno, ko tehniki potrebujejo neoviran dostop do notranjosti za namestitev, vzdrževanje ali upravljanje kablov.

Polmer loka na tečaju iz cinkove zlitine omarice RMU se giblje od R18,5 mm do R21,5 mm skozi območje nihanja, ki določa razdaljo, skozi katero potujejo vrata pri odpiranju. To je vredno upoštevati pri postavitvi omare - ob omari mora biti dovolj prostora, da se vrata popolnoma zasukajo brez ovir.

Možnosti zaključka in aplikacija

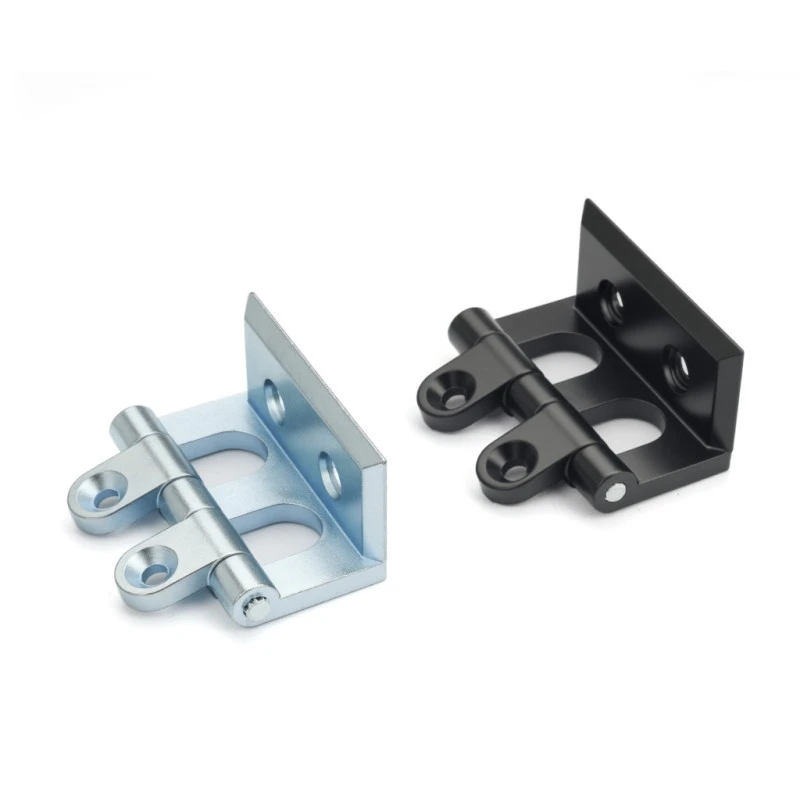

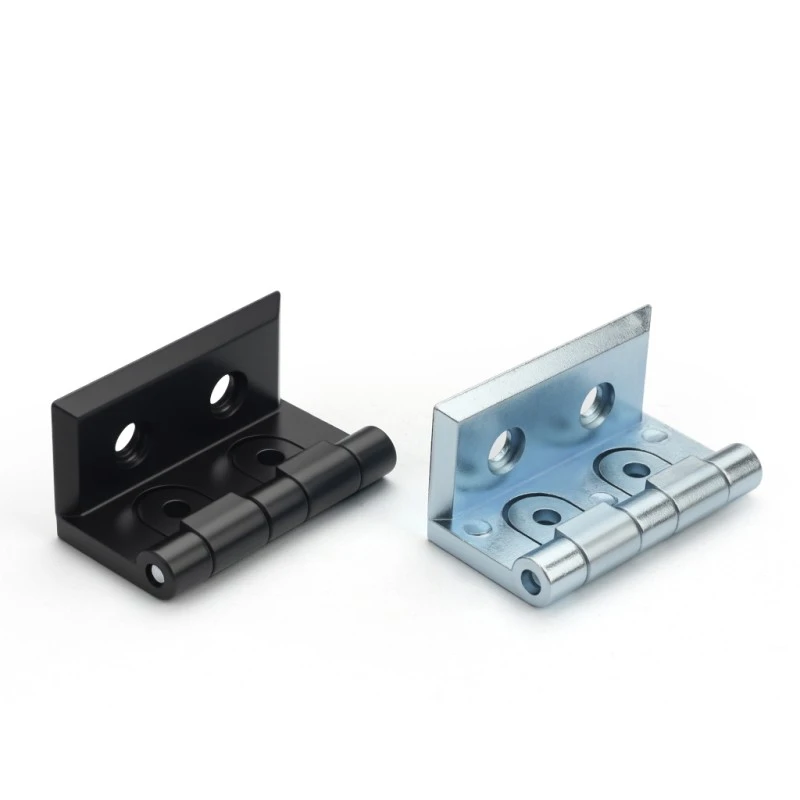

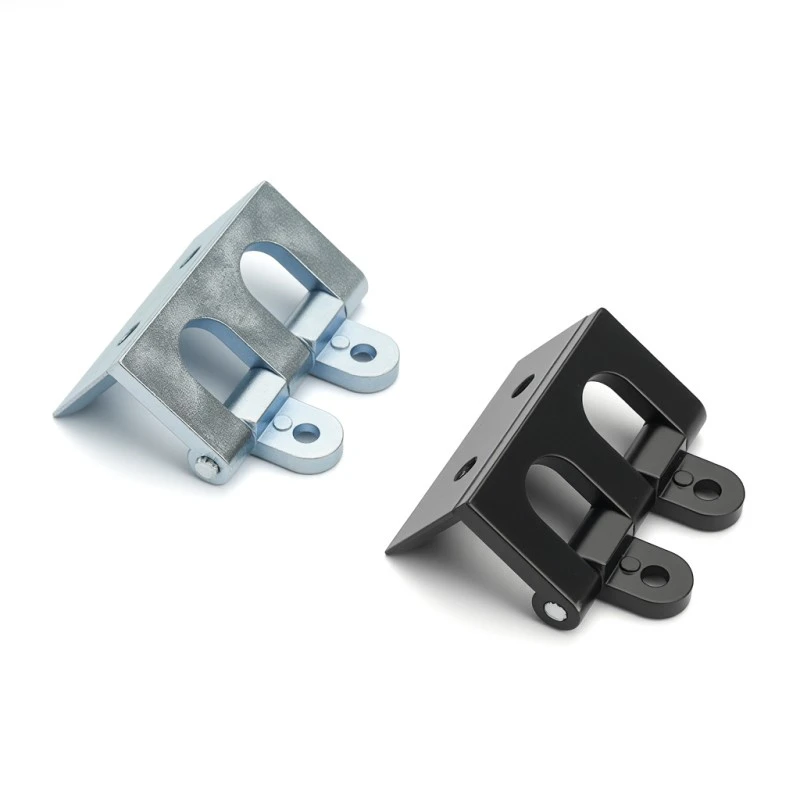

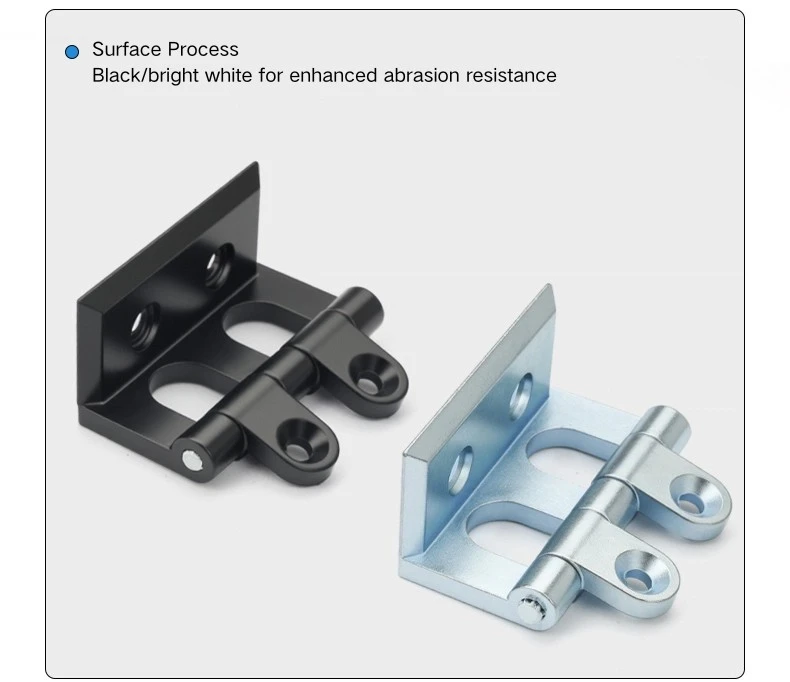

Tečaji iz cinkove zlitine omarice RMU so na voljo v dveh barvah: črna in svetlo kromirana. Črna ustreza temnim praškasto lakiranim ohišijam in je pogostejša izbira v zgradbah RMU, kjer je zunanjost ohišja standardna industrijska obdelava. Svetel krom daje poliran, odseven videz in se dobro obnese na svetlejših barvah ali okrasnih ploščah ohišij, kjer je zaključek tečajev del splošne estetike omare.

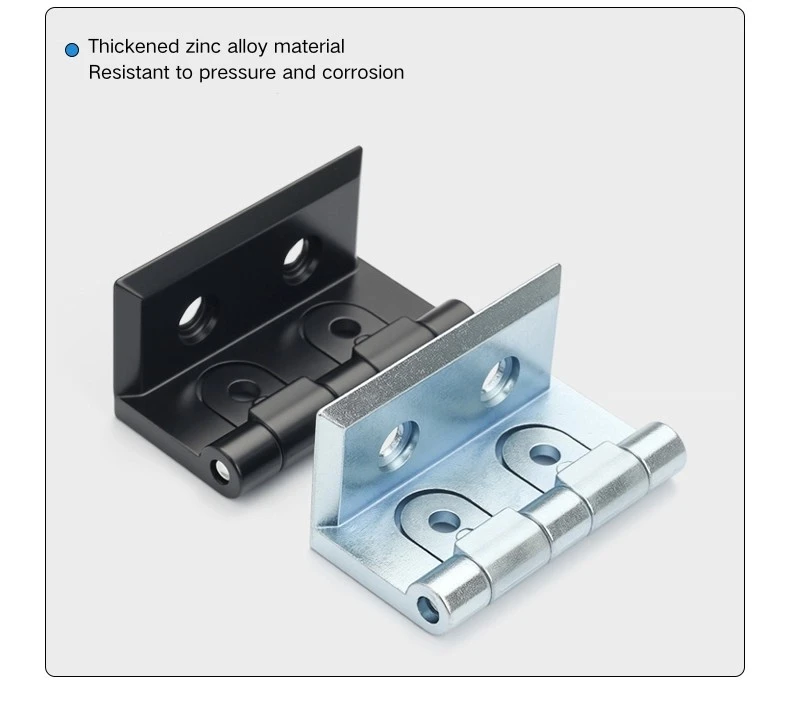

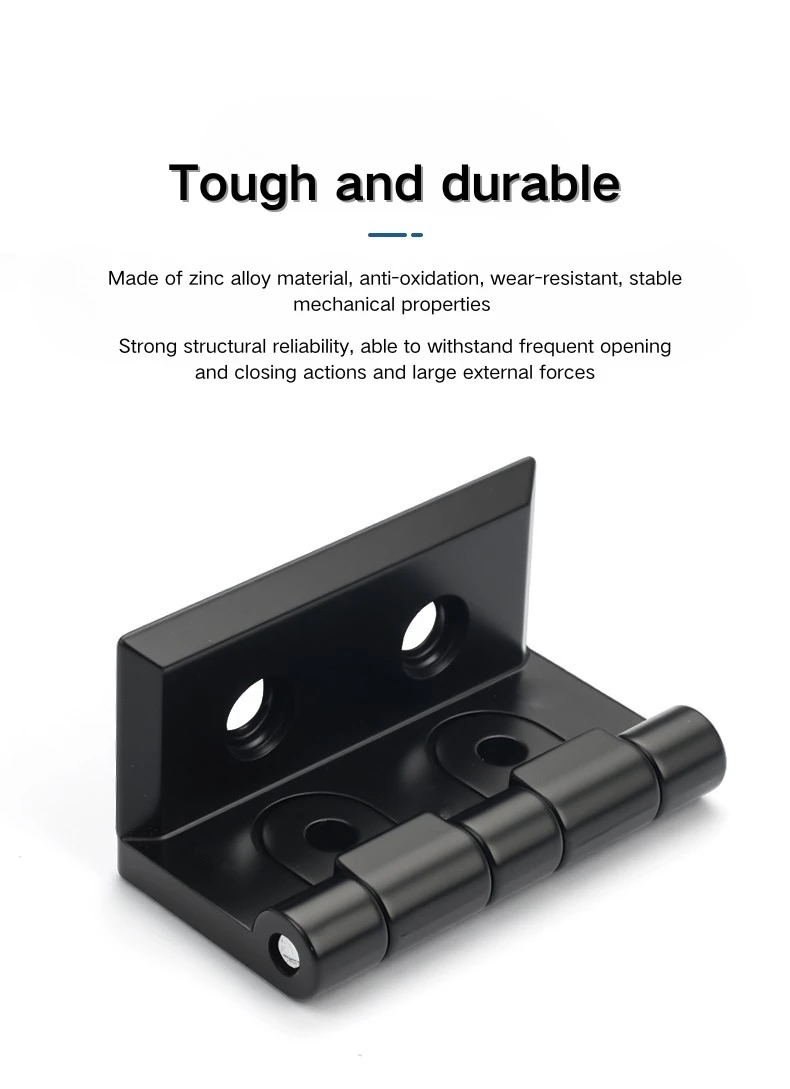

Oba zaključka tečaja iz cinkove zlitine omarice RMU sta med izdelavo privarjena neposredno na okvir omare, zato je izbira zaključka trajna odločitev v fazi izdelave. Konstrukcija iz cinkove zlitine dobro obvladuje tipična notranja industrijska okolja, ohišje iz tlačne litine pa zagotavlja dosledno dimenzijsko natančnost med proizvodnimi serijami – uporabno, ko se mora tečaj natančno poravnati s parnim kanalom okvirja v več omaricah.

pogosta vprašanja

V1: Kakšen je kot odpiranja tečaja CL208?

CL208 se odpre do 270°, kar omogoča, da se vrata zasukajo mimo ploskega in skoraj v celoti zložijo nazaj ob okvirju omare. To je glavni razlog, da je določeno za omarice RMU in glavne enote obroča, kjer je popoln dostop do notranjosti redna zahteva.

V2: Kakšne so splošne mere CL208?

Tečaj ohišja iz cinkove zlitine CL208 je širok 48 mm in visok 26 mm, z 20 mm notranjim razponom med montažnima kriloma. Doseg na strani okvirja je 25,5 mm, globina vpetja vratne plošče pa 24 mm.

V3: Kako je nameščen CL208?

CL208 je varjen tečaj — pritrjen je na okvir omare in vratno ploščo z varjenjem med izdelavo. Za ta model ni možnosti pritrditve z vijaki.

V4: Katere končne možnosti so na voljo?

CL208 je na voljo v črni cinkovi zlitini in svetli krom cinkovi zlitini. Črna je standardna izbira za temna ali prašno lakirana ohišja; svetel krom se prilega svetlejšim ali okrasnim zaključkom omar.

V5: Za katere vrste omar je zasnovan CL208?

CL208 je zasnovan predvsem za omarice z obročastimi glavnimi enotami in se uporablja tudi na električnih razdelilnih omaricah, industrijskih krmilnih omaricah in ohišjih stikalnih naprav. Kot odpiranja 270° je še posebej pomemben za aplikacije RMU, kjer je popolna zračnost vrat funkcionalna zahteva.

V6: Ali je potreben prostor za 270° nihanje vrat?

ja Vrata potujejo skozi lok od R18,5 do R21,5 mm, ko se odprejo. Med postavitvijo omare se prepričajte, da je ob omari dovolj prostora, da se vrata popolnoma zasukajo, ne da bi zadela sosednje strukture ali opremo.

V7: Ali je CL208 na voljo v nerjavnem jeklu?

CL208 je trenutno na voljo samo v cinkovi zlitini, v črni barvi in ​​svetlem kromu. Za možnosti tečajev za omarice iz nerjavečega jekla so lahko primernejši drugi modeli v ponudbi Yitai Lock, odvisno od vaše uporabe.
