Vrata električnih omaric, stranski upogibni tečaji

Pregled modelov in serij

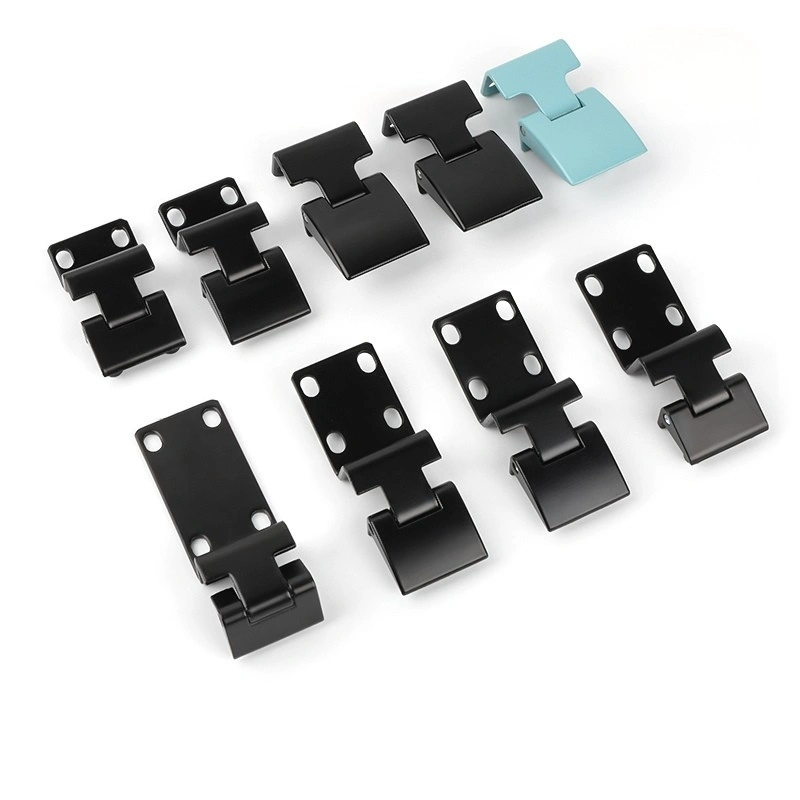

Stranski upogibni tečaj vrat električnih omaric je organiziran v štiri serije. Serija CL803 zajema tri modele — CL803A-25, CL803B-20, CL803B-25 in CL803D-25 — vsi iz črne cinkove zlitine, s širino sprednje plošče 36 mm ali 39 mm, odvisno od modela. CL803A-25 uporablja sprednjo ploščo z dvojnim vijakom 39 × 20 mm z razmikom lukenj 12 mm; modela CL803B in CL803D uporabljata ploščo 36 × 25 mm s pritrditvijo na reže.

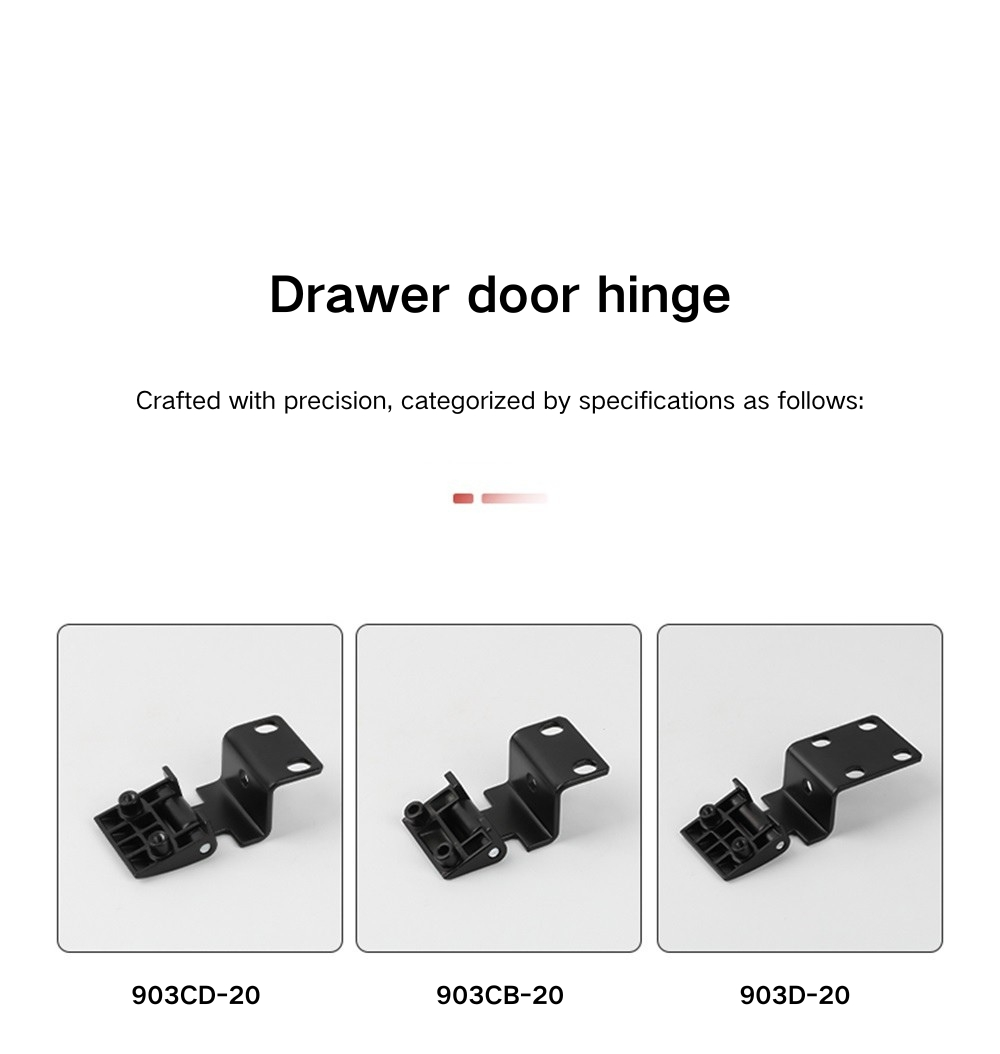

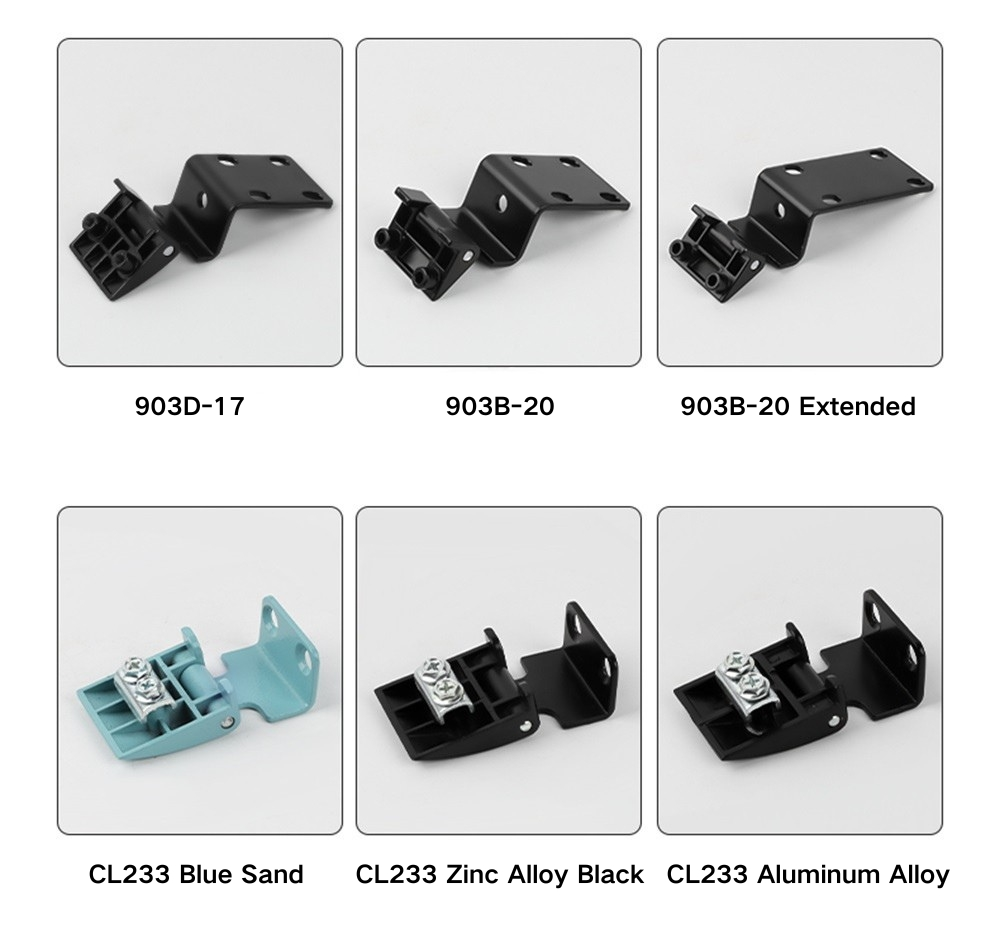

Serija CL901 vključuje CL901B-17, CL901B-20 in CL901D-17, vse s sprednjo ploščo 36 × 17,5 mm in doslednim odmikom lukenj 8 mm + 2,5 mm. Serija CL903 je največja skupina v ponudbi tečajev s sedmimi modeli, vključno z CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 in CL903D-20 — ki pokrivajo standardne in razširjene globine okvirja. CL233 zaokrožuje ponudbo iz črne cinkove zlitine, peščeno modre cinkove zlitine in aluminijeve zlitine s sprednjo ploščo 39 × 20 mm in razmikom lukenj 12 mm, podobnim CL803A-25.

Dimenzije po serijah

Serija CL803 upogibnih tečajev za stransko montažo obsega skupno širino od 18,5 mm do 23,5 mm in višino od 26 mm do 28,5 mm po svojih modelih. CL803A-25 je širok 23 mm in visok 26 mm z notranjo globino 22,5 mm; CL803B-20 je širok 18,5 mm z notranjo globino 16 mm; CL803B-25 je širok 23,5 mm in visok 28,5 mm z notranjo globino 16 mm; in CL803D-25 je širok 23,5 mm in visok 26,5 mm z notranjo globino 16,5 mm. Vsi modeli CL803 imajo osnovno širino 26 mm in 20 mm visoko montažno ploščo.

Serija CL901 je opazno višja od drugih modelov v seriji Power Cabinet Doors Side-Mount Bend Hinge — vsi trije so na voljo s skupno višino 39,5 mm, s širinami med 15,5 mm in 18,5 mm ter dosledno notranjo globino 16,5 mm po vsej plošči. Osnovne širine so 20 mm za CL901B-17, 20,5 mm za CL901B-20 in 21 mm za CL901D-17. Serija CL903 obsega širši razpon — širine podnožja od 48 mm do 73,8 mm pri razširjenem modelu s skupno višino od 25,5 mm do 26 mm. CL233 ima skupne dimenzije 24,5 × 24,5 mm z 22 mm notranjo globino, 39,3 mm montažno ploščo in 7,5 mm + 15 mm zamikom luknje na sprednji plošči.

Scenariji uporabe

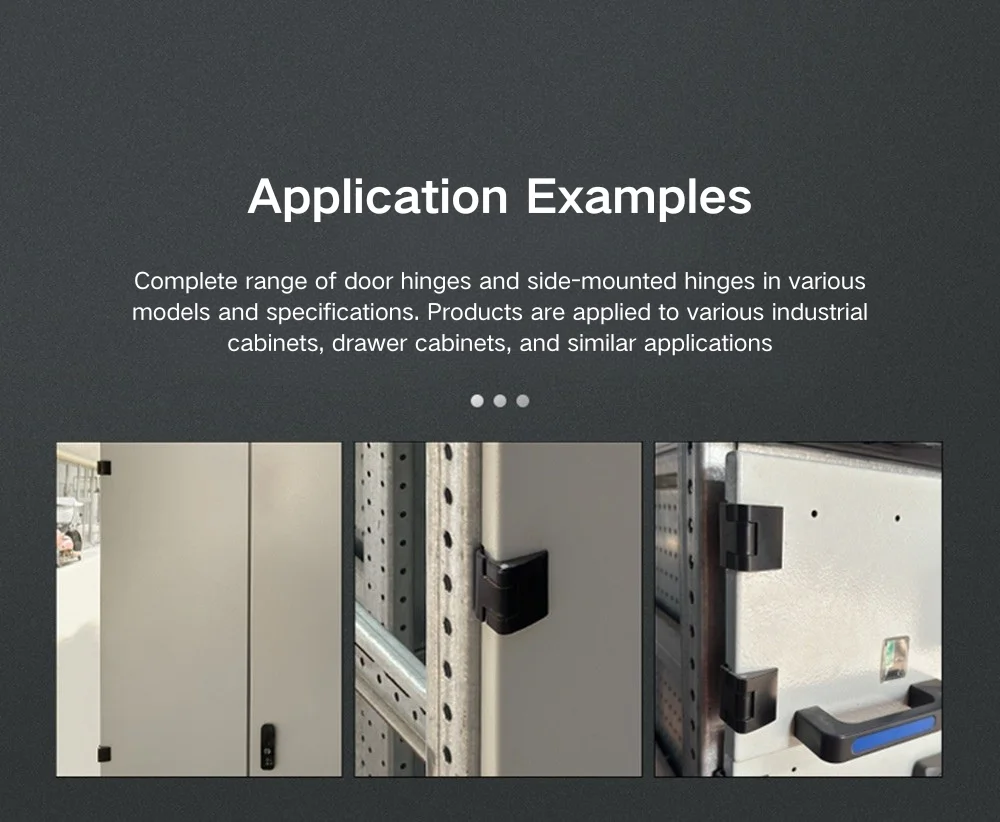

Stranski upogibni tečaj vrat Power Cabinet Doors je zasnovan posebej za okvirje omaric, zgrajenih iz jeklenih profilov C-prereza, kar je standardna konstrukcijska metoda za električne omarice GGD, razdelilne omare druge in tretje generacije, predalne omare in napajalna ohišja. Upognjen profil ohišja tečaja se zaskoči čez rob C-prereza in sprednja plošča se privije na sprednjo stran vratne plošče, kar je uveljavljena metoda namestitve za to vrsto omare in ne zahteva spreminjanja standardnih profilov okvirja.

Poleg osnovnih aplikacij GGD in napajalnih omaric ta izdelek ustreza tudi drugim industrijskim ohišijam, zgrajenim na združljivem C-prerezu ali podobnih upognjenih jeklenih okvirnih profilih. CL233 iz peščeno modre cinkove zlitine je včasih določen, če zunanjost ohišja uporablja shemo strojne opreme z barvno kodo, medtem ko je različica CL233 iz aluminijeve zlitine lažja možnost za ohišja, kjer je pomembna teža. Razpon velikosti modelov med CL803, CL901 in CL903 pomeni, da je večina standardnih globin okvirjev in debelin vratnih plošč na trgu GGD in električnih omaric zajeta v eni družini izdelkov.

pogosta vprašanja

V1: Katere serije so vključene v to ponudbo tečajev?

Ponudba zajema štiri serije: CL803 (štirje modeli), CL901 (trije modeli), CL903 (sedem modelov) in CL233 (tri različice). Vsi so iz črne cinkove zlitine, razen CL233, ki je na voljo tudi v peščeno modri cinkovi zlitini in aluminijevi zlitini.

V2: Za katere vrste omar je zasnovan ta tečaj?

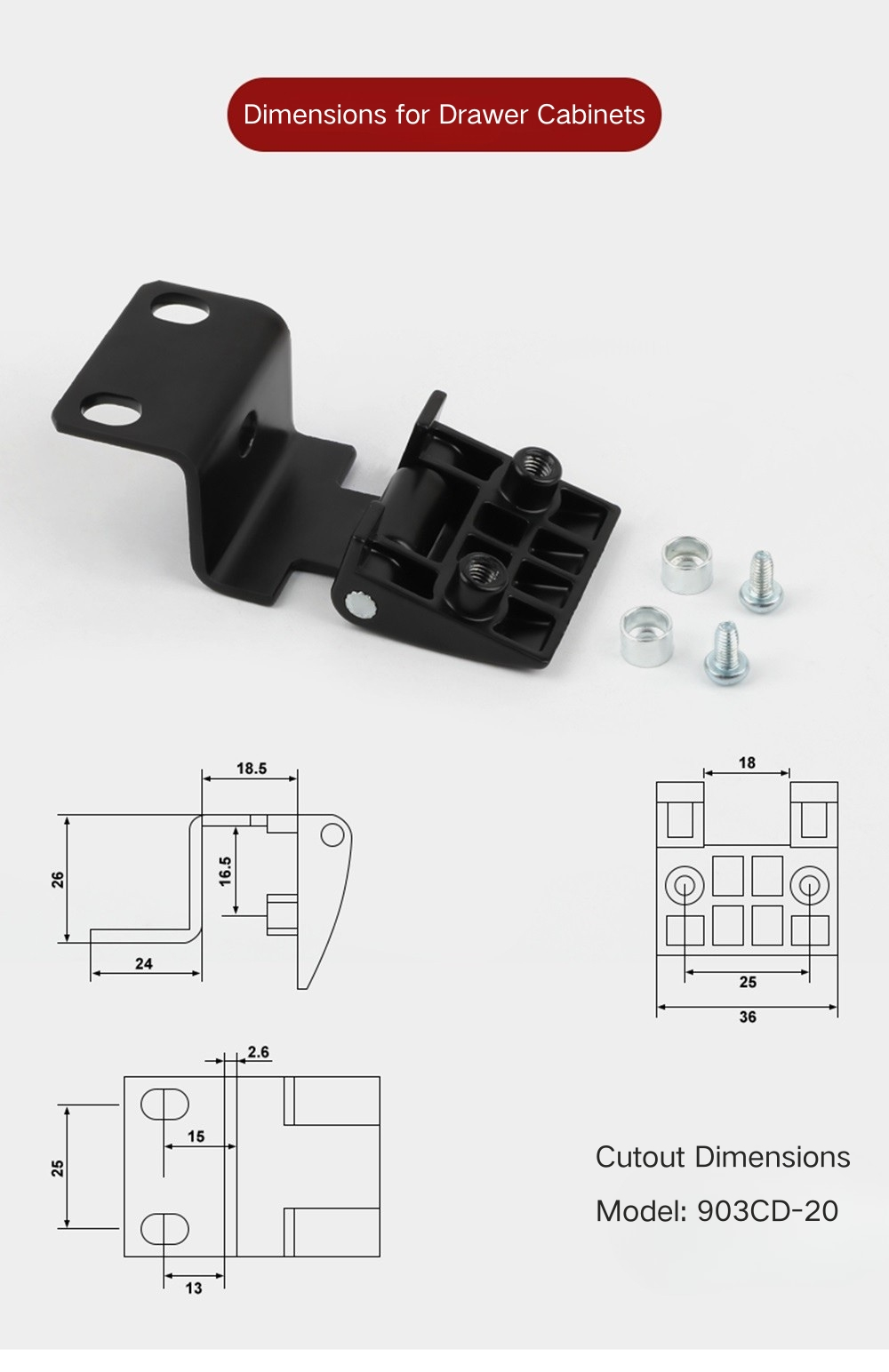

Upogibni tečaj za stransko montažo je zasnovan za okvirje omar s profilom C-prereza, vključno z električnimi omaricami GGD, razdelilnimi omaricami druge in tretje generacije, omarami s predali in električnimi ohišji. Ni namenjen za ohišja z ravnim okvirjem ali varjenimi tipi.

V3: Kako je nameščen ta tečaj?

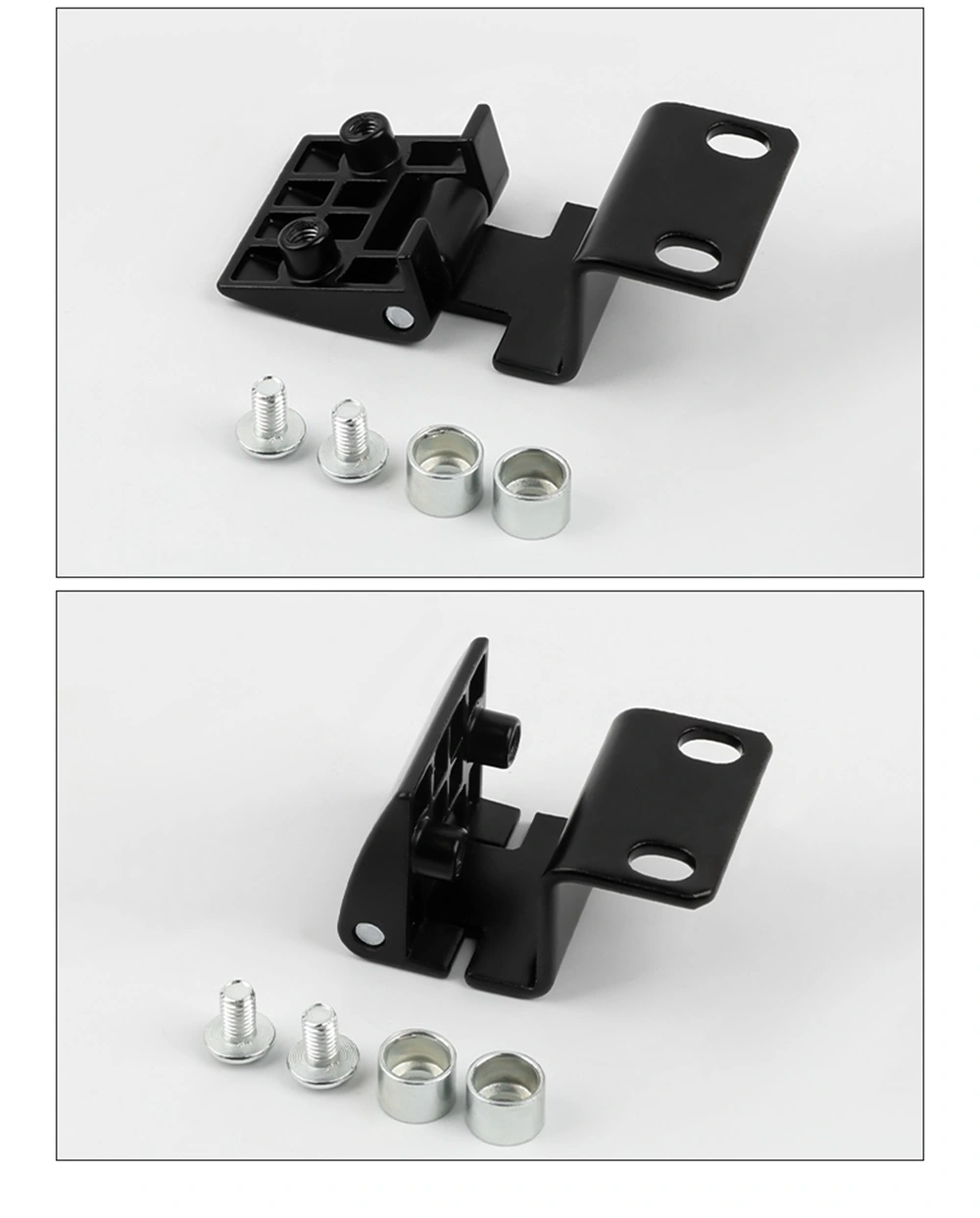

Vsi modeli so pritrjeni na vijake. Upognjeno telo tečaja se zaskoči čez rob okvirja C-prereza in sprednja montažna plošča je privita na sprednjo stran vratne plošče. Varjenje ni potrebno.

V4: Kakšna je razlika med serijami CL803, CL901 in CL903?

Serije se razlikujejo po celotni velikosti, globini okvirja in konfiguraciji montažne plošče. Modeli CL901 so najvišji s skupno višino 39,5 mm; Modeli CL803 so bolj kompaktni; Modeli CL903 pokrivajo najširši razpon osnovnih širin, vključno s podaljšano različico pri 73,8 mm. Izberite na podlagi specifičnega profila okvirja in dimenzij vratne plošče.

V5: V čem se CL233 razlikuje od drugih serij?

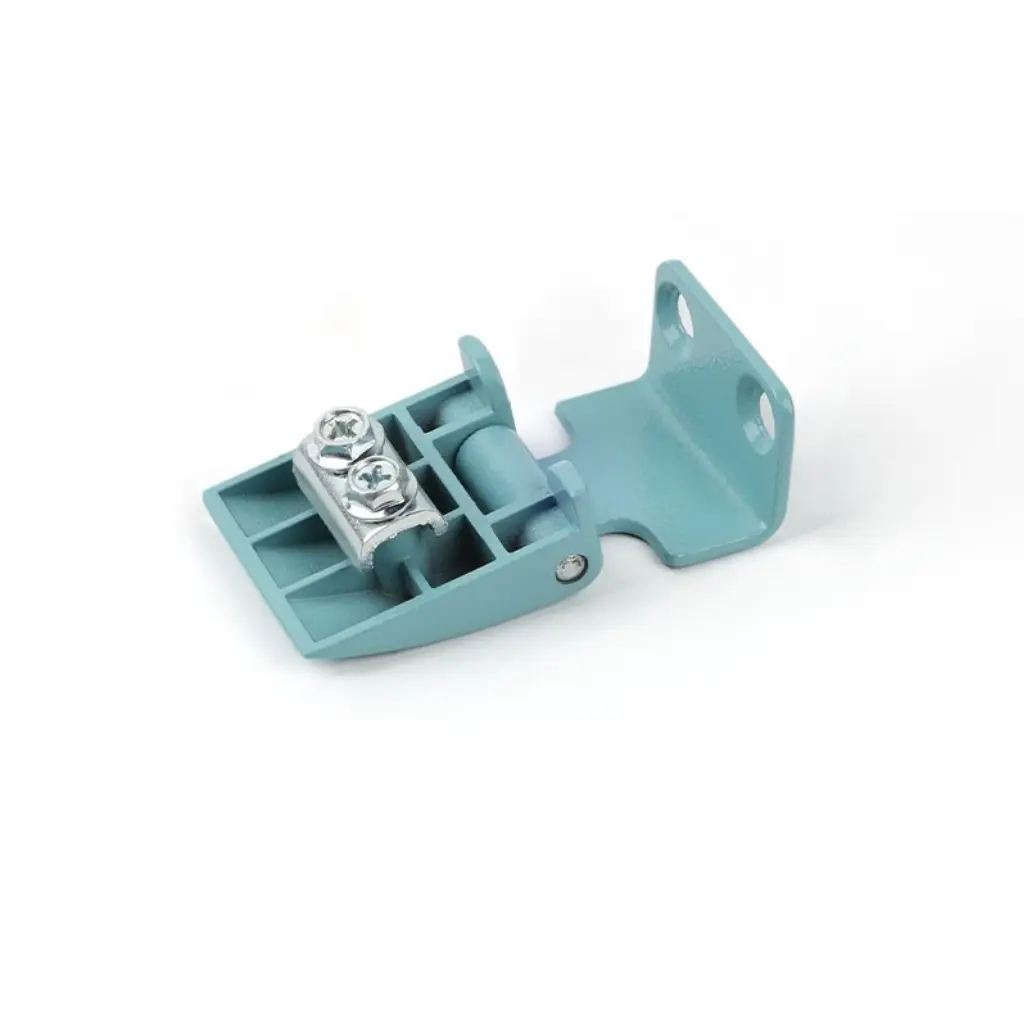

CL233 je na voljo v treh različicah – črna cinkova zlitina, peščeno modra cinkova zlitina in aluminijeva zlitina – zaradi česar je edini model v ponudbi z barvno možnostjo in alternativo iz lahkega materiala. Dimenzije sprednje plošče (39 × 20 mm) so podobne kot pri CL803A-25.

V6: Kako izberem pravi model za mojo omarico?

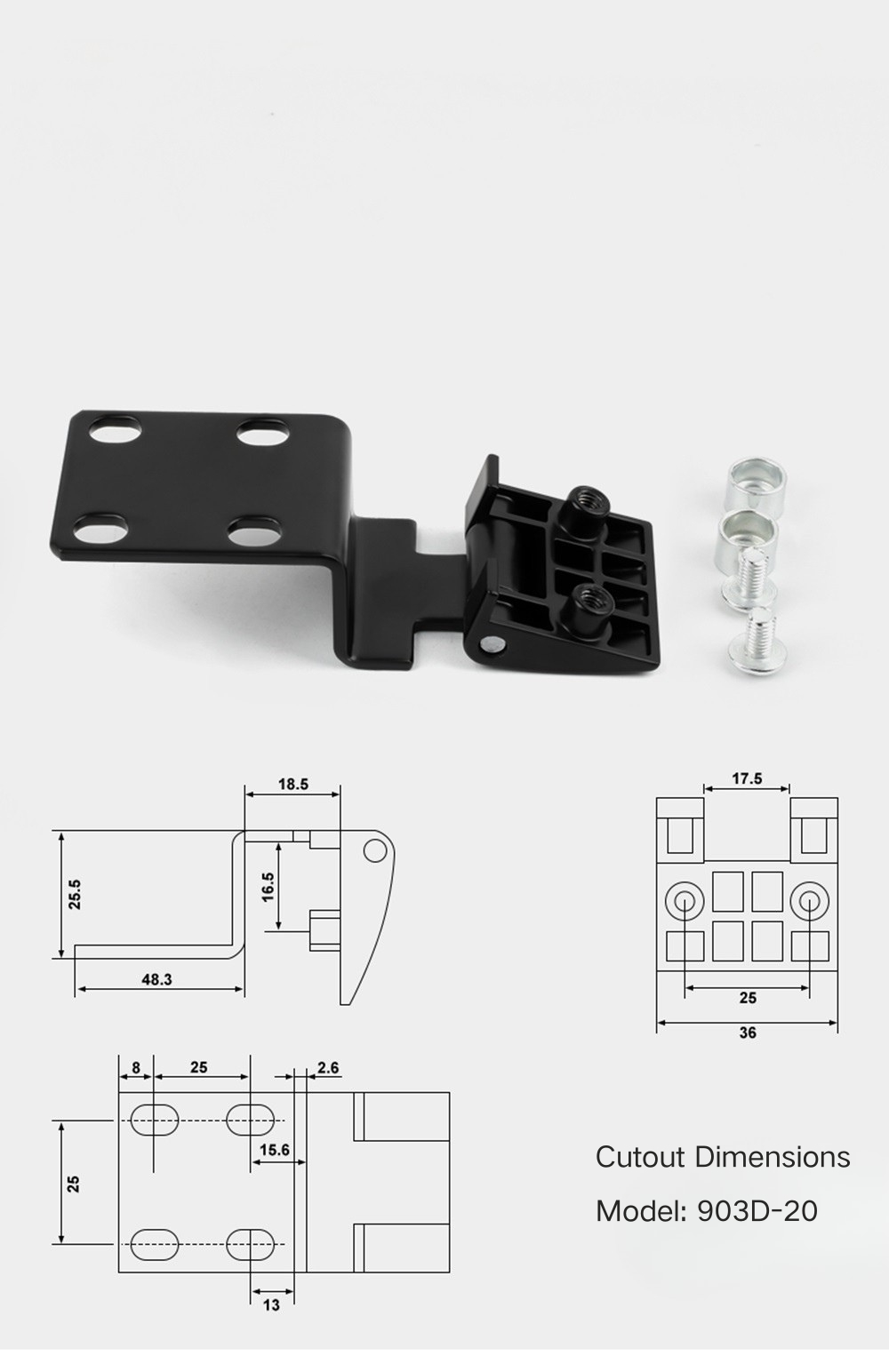

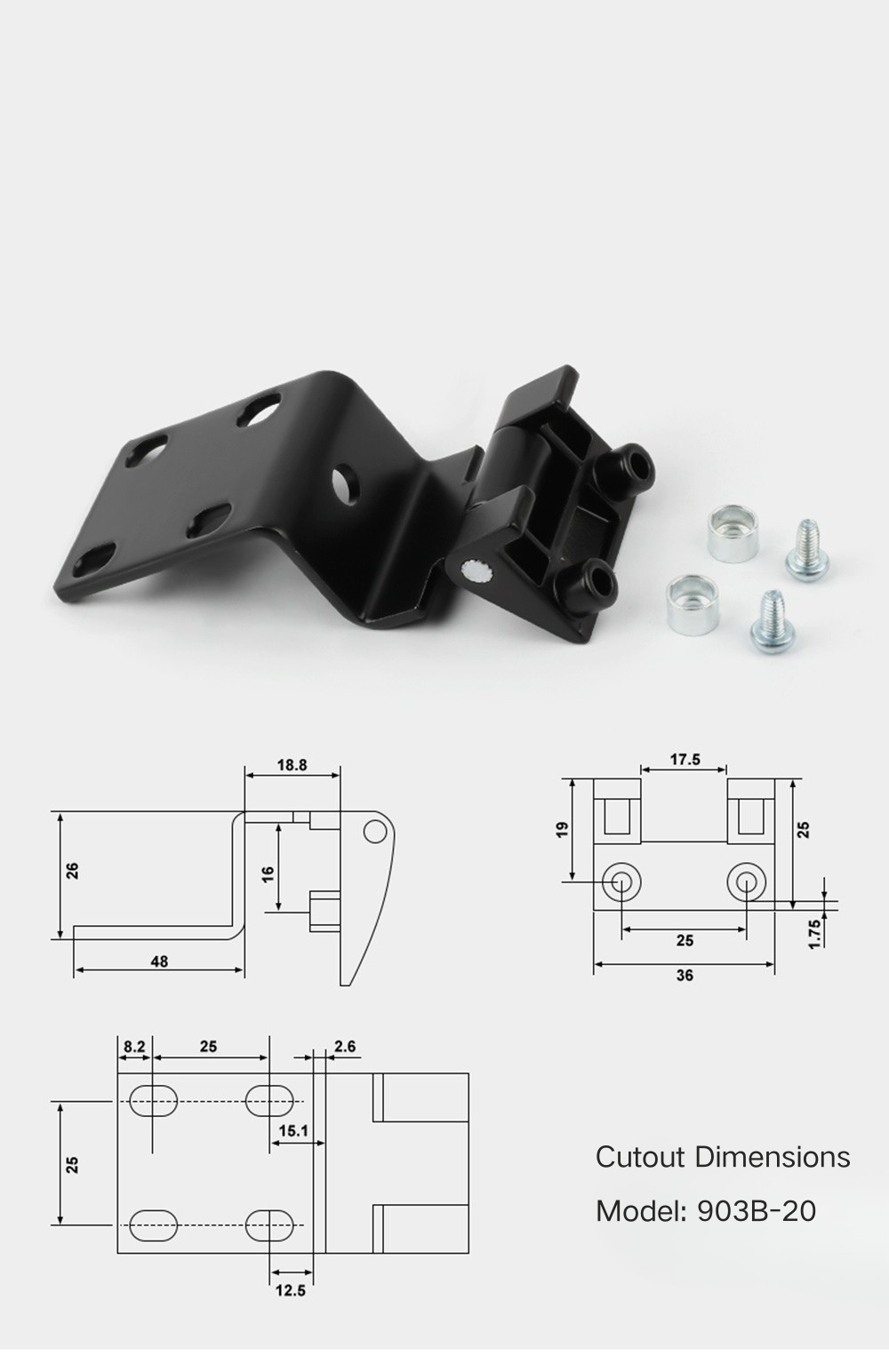

Izbira je odvisna od globine profila okvirja vaše omare, debeline vratne plošče in izbire montažne plošče. Pripone številk (-17, -20, -25) in pripone črk (A, B, D, CB, CD) so del oznake modela. Za priporočilo si oglejte risbe dimenzij za vsak model ali se obrnite na Yitai Lock s specifikacijami okvirja.

V7: Iz katerega materiala so izdelani tečaji?

Večina modelov je iz črne cinkove zlitine. CL233 je dodatno na voljo v peščeno modri cinkovi zlitini in aluminijevi zlitini. Konstrukcija iz cinkove zlitine zagotavlja dobro dimenzionalno konsistentnost iz tlačnega litja in dobro prenaša standardna notranja okolja industrijskih omaric.

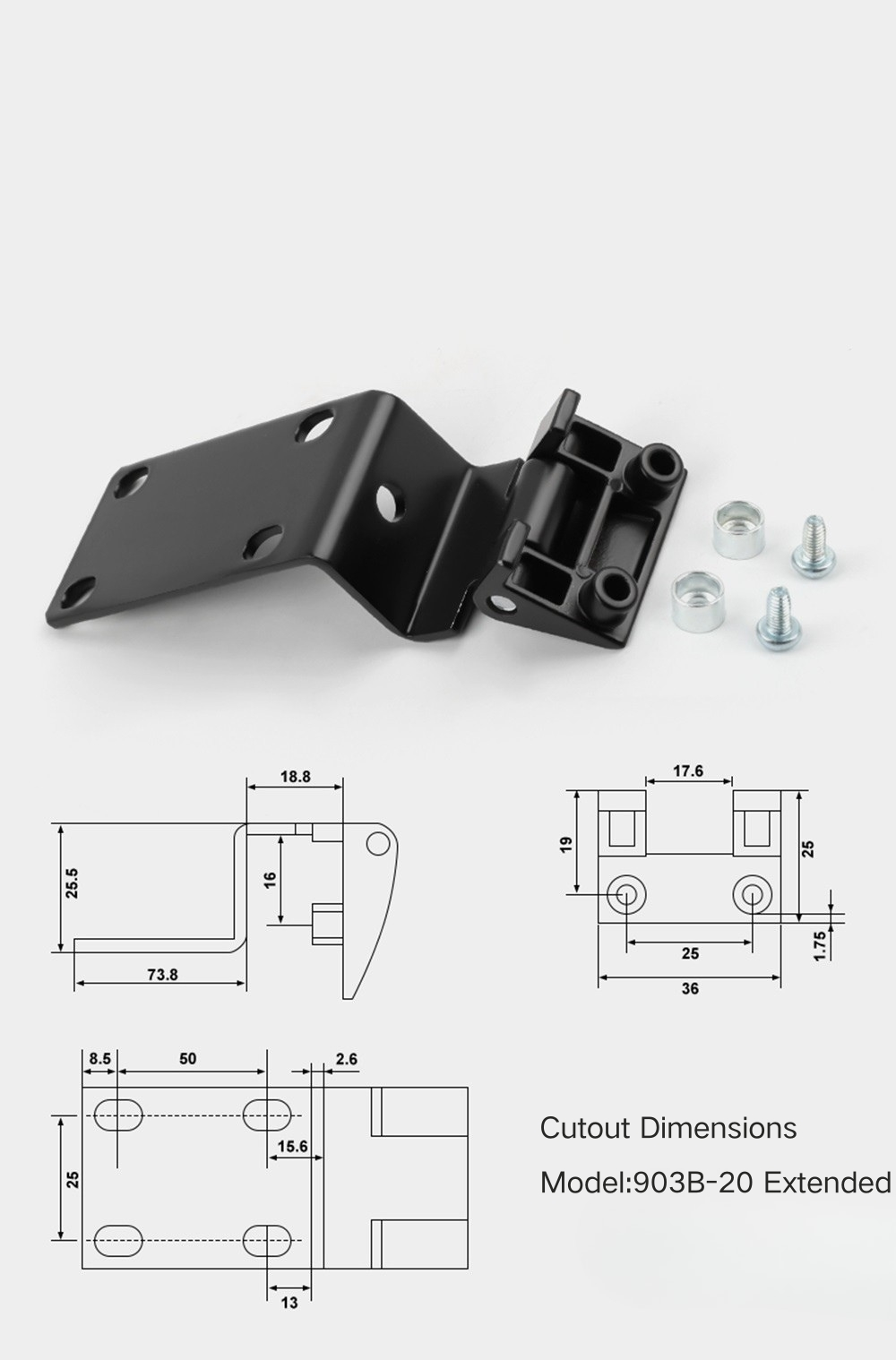

V8: Ali je CL903B-20 Extended primeren za globlje profile okvirjev?

Da — CL903B-20 Extended ima osnovno širino 73,8 mm, kar je precej širše od standardnega CL903B-20 z 48 mm. Je prava izbira, ko profil okvirja omare zahteva daljšo osnovo tečaja za premostitev globljega kanala C-prereza.
