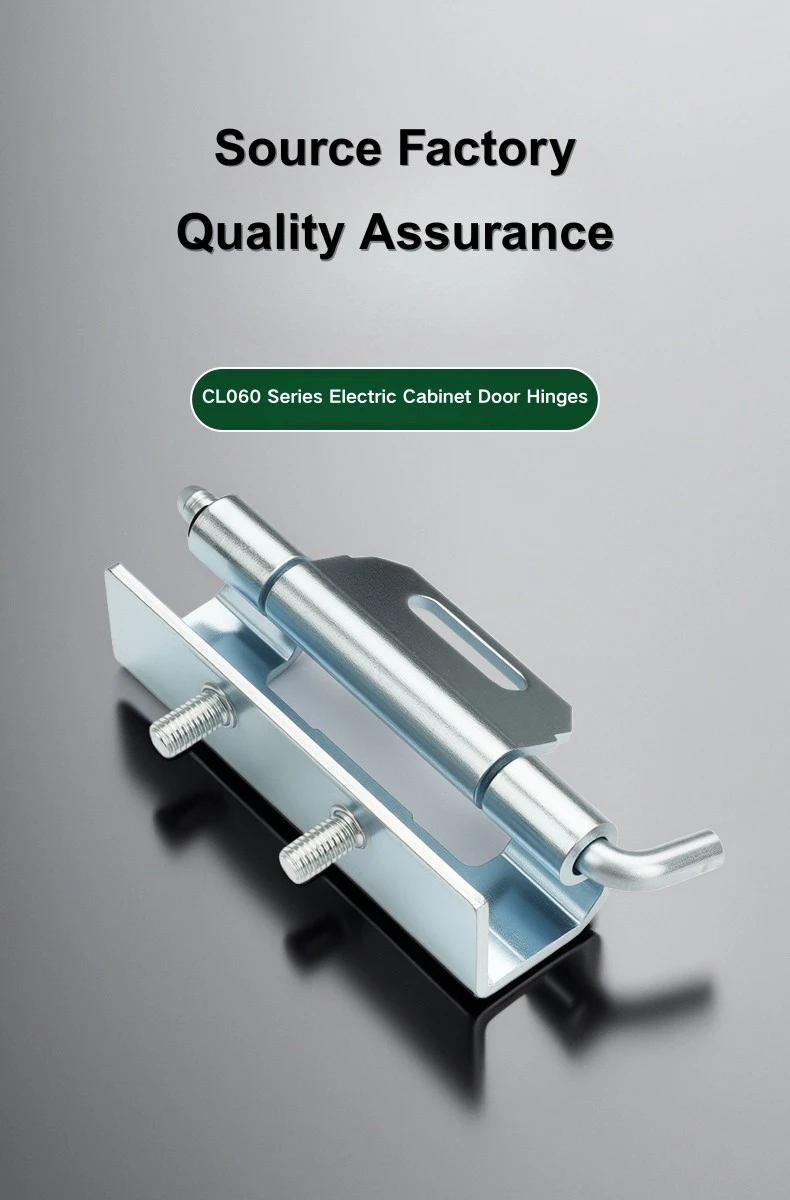

Skriti tečaji s čepi

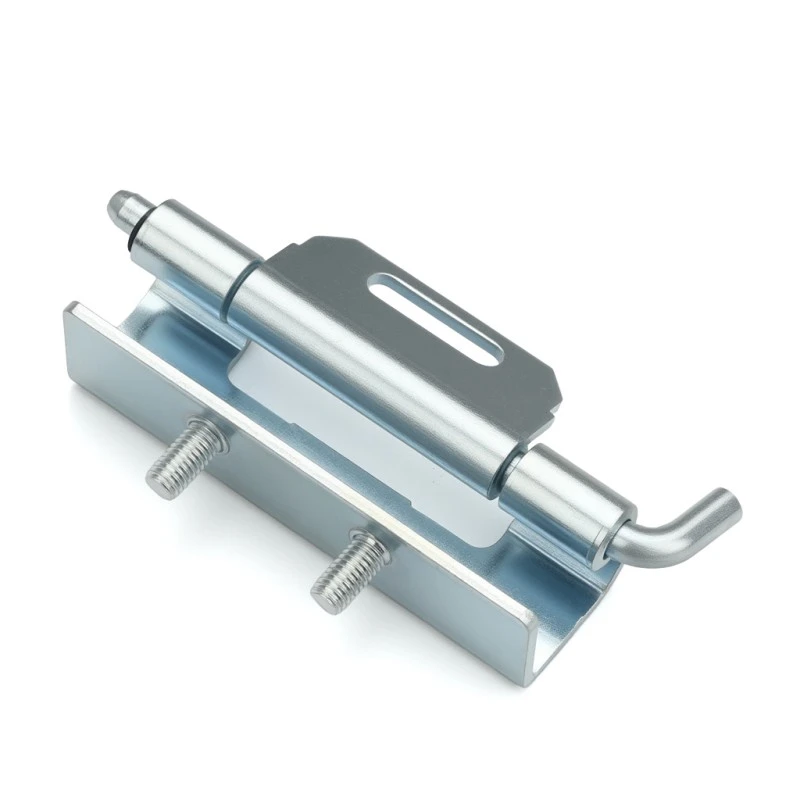

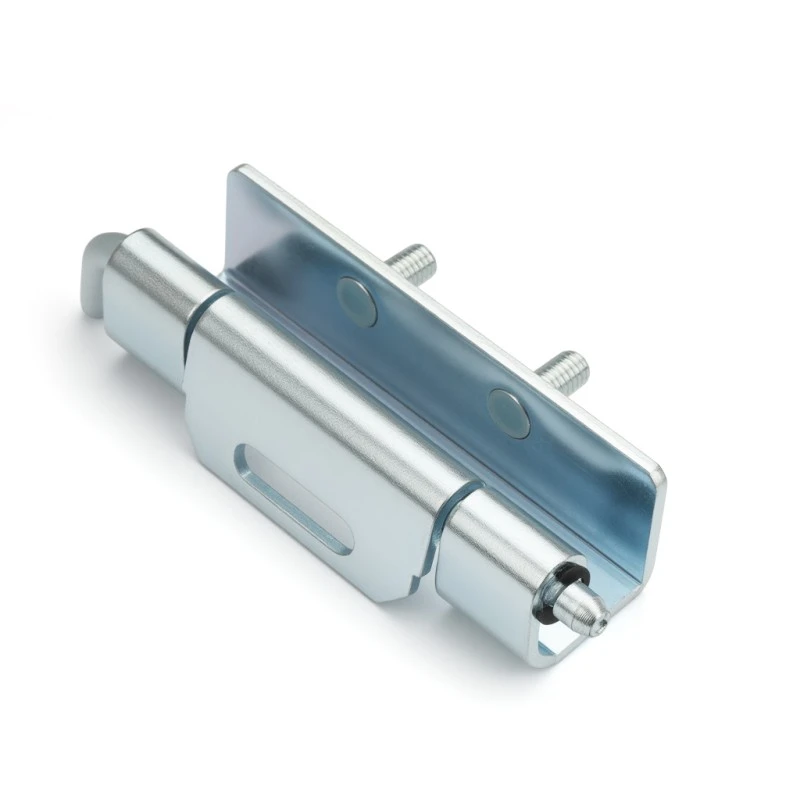

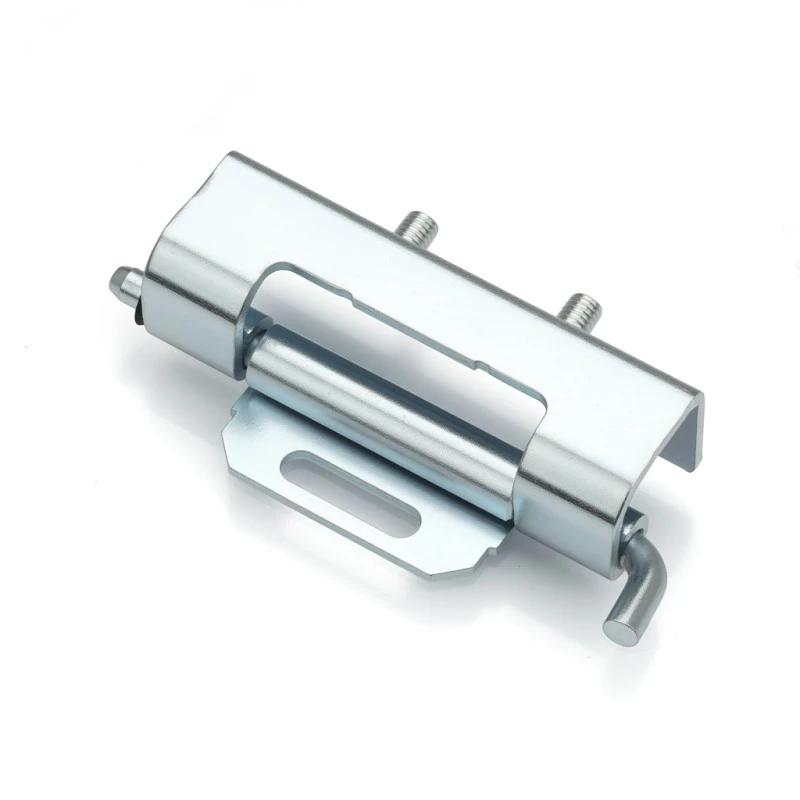

Za vse, ki nabavljajo odstranljive tečaje ohišij pri Yitai Lock, skriti tečaji s čepi CL060 omogočajo tako varjenje kot pritrditev matice, vijaki pa so že priloženi. Na montažnem krilu je 19,8 mm reža, tako da lahko natančno nastavite položaj, preden ga zaklenete — uporabno, ko želite, da vrata visijo naravnost. Skupna dolžina znaša 86 mm s 70 mm ohišjem tečaja in Φ5 mm cevi.

Zgradba in dimenzije

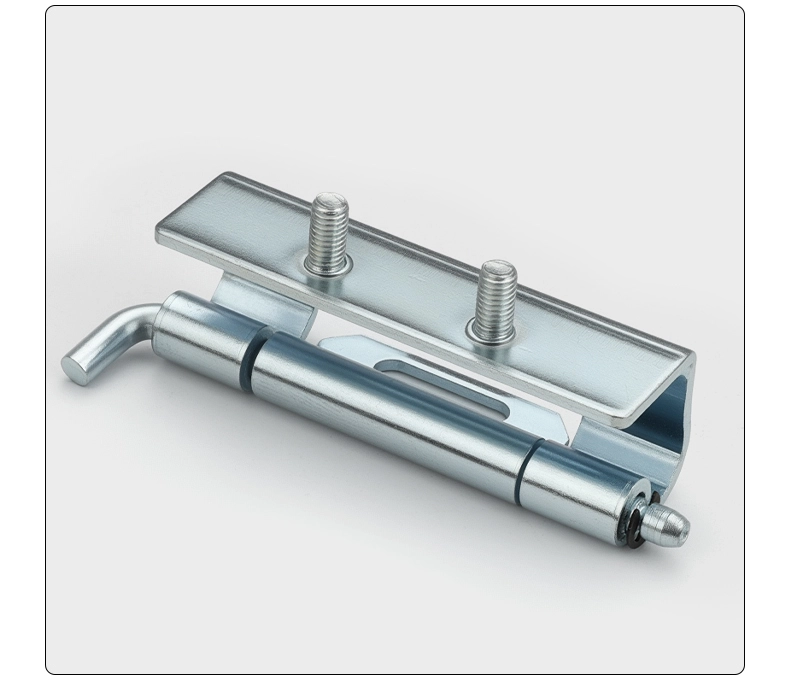

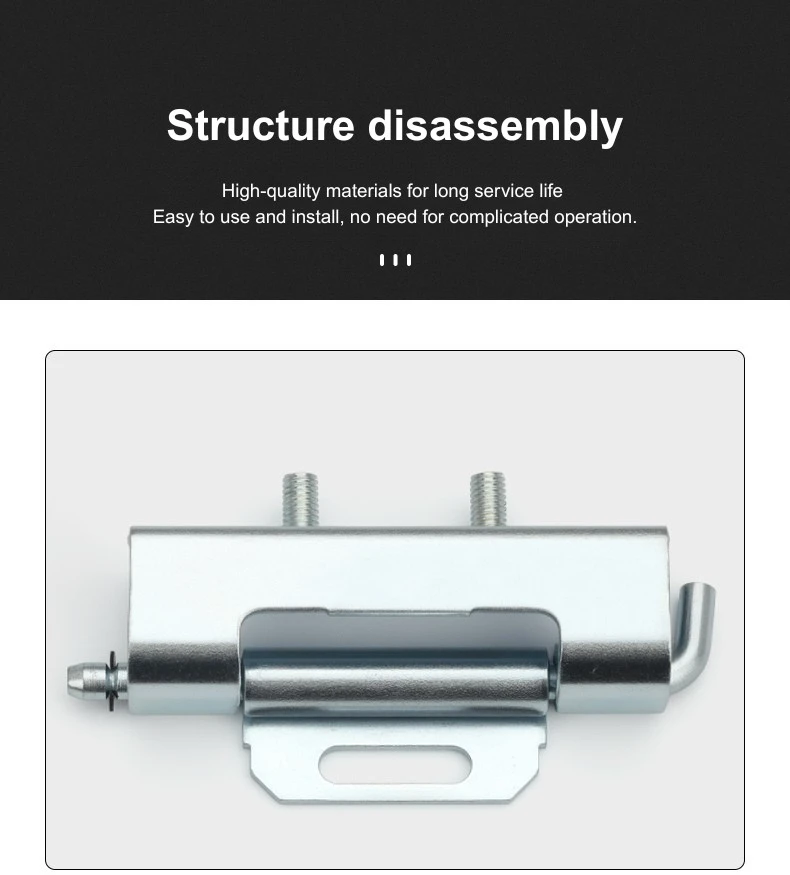

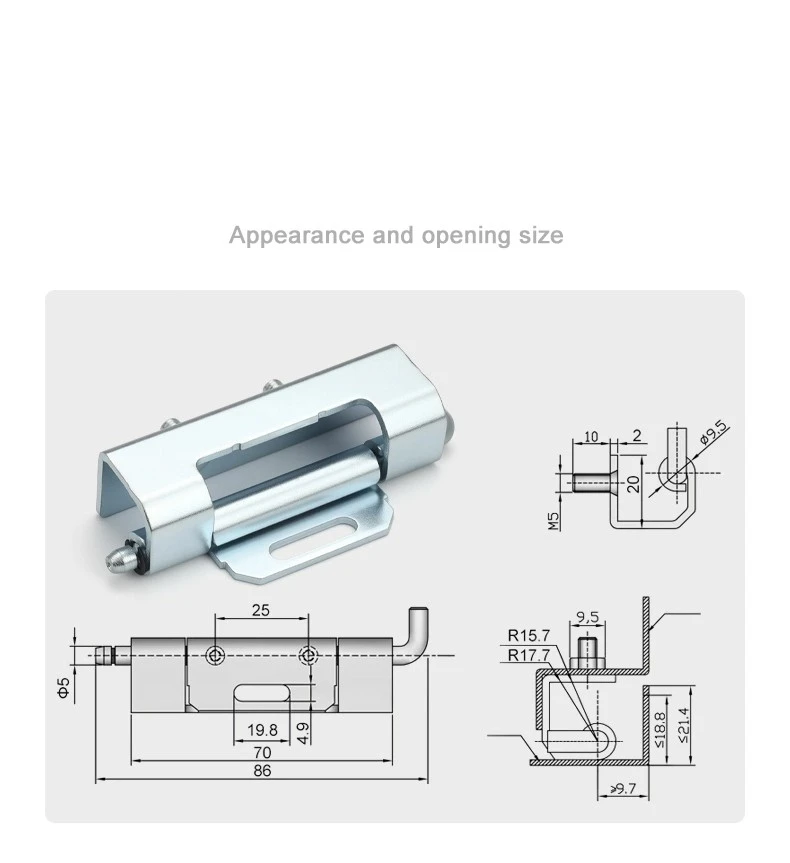

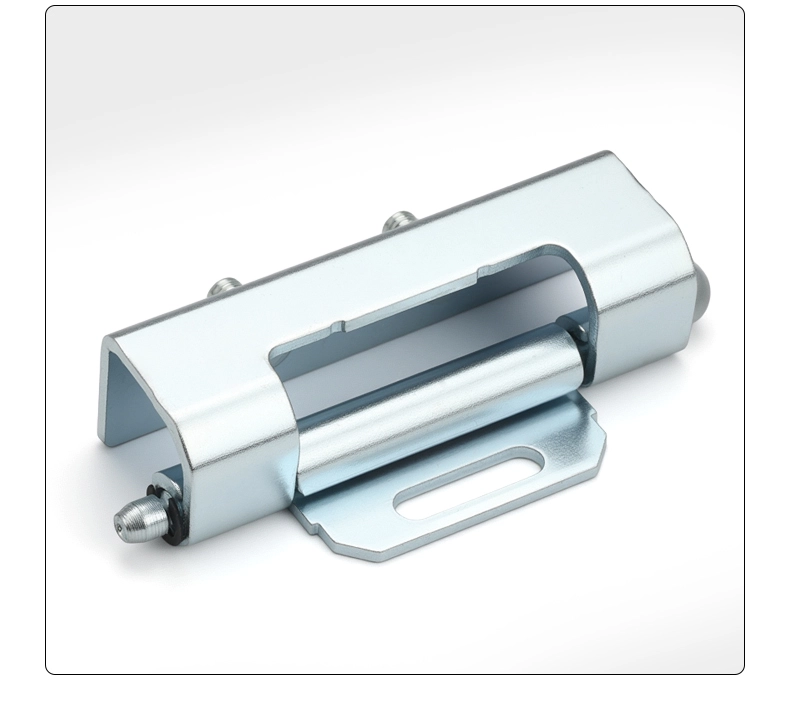

Skriti tečaji s čepi obsegajo skupno 86 mm, pri čemer glavni del zavzema 70 mm od tega, krilo za pritrditev pokriva ostalo. Cev je Φ5 mm, čep sam pa ima glavo Φ9,5 mm, gred 10 mm, ramo 2 mm in navoj M5 — enostaven za vpetje v matico kanala okvirja.

Za združljivost z okvirjem je skriti tečaj s čepi zasnovan za kanale z notranjim polmerom od R15,7 do R17,7 mm, globino zračne plošče vrat ≤18,8 mm, stranskim dosegom ≤21,4 mm in odprtino okvirja >9,7 mm. Telo tečaja je široko 22,6 mm, montažno krilo pa 25 mm — dovolj kompaktno, da se čisto namesti v okvir, ne da bi štrlelo mimo sprednje strani vrat.

Namestitev in montaža

Skriti tečaj s čepi je vgrajen s kombinacijo varjenja in pritrditve z matico. Montažno krilo se med izdelavo privari na vratno ploščo, konec čepa pa se s pomočjo priloženih vijakov M5 zatakne v kanal okvirja. 19,8 mm reža na krilu vam daje nekaj prostora za premik položaja tečaja, preden vse zategnete, zaradi česar je poravnava vrat med montažo veliko manj težavna.

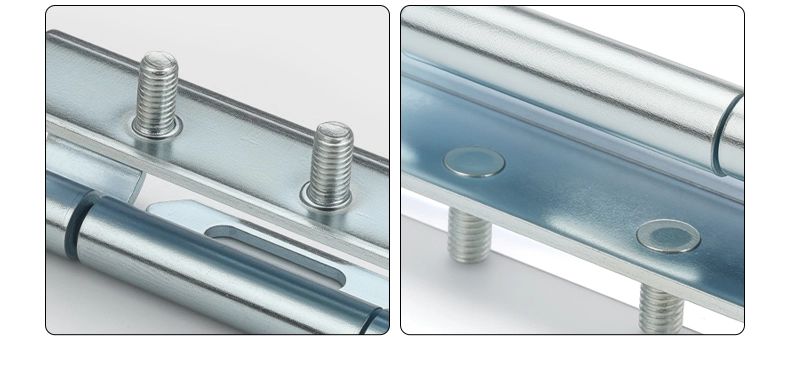

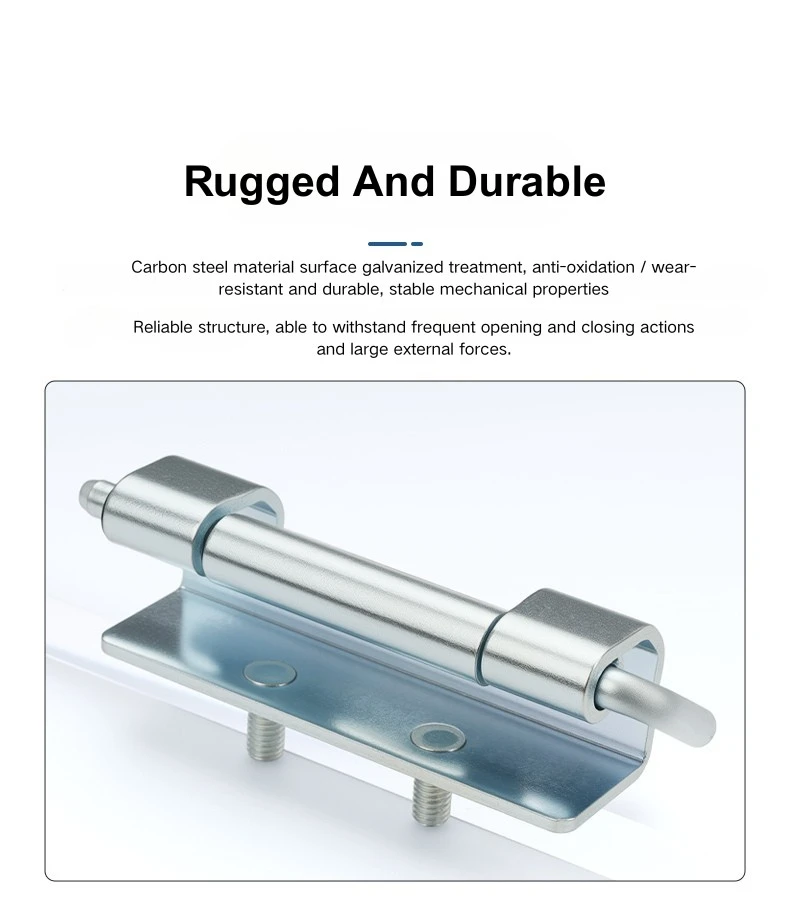

Ko je vse pritrjeno na svoje mesto, skriti tečaji s čepi še vedno omogočajo, da se vrata po potrebi snamejo — samo izvlecite čep iz kanala okvirja in vrata se prosto dvignejo. Privarjeno krilo ostane trajno na vratnem panelu, tako da snemanje vrat sploh ne vpliva na montažo tečaja. To je priročna funkcija za omare, pri katerih je treba odstraniti vrata za ožičenje ali notranji dostop.

Scenariji uporabe

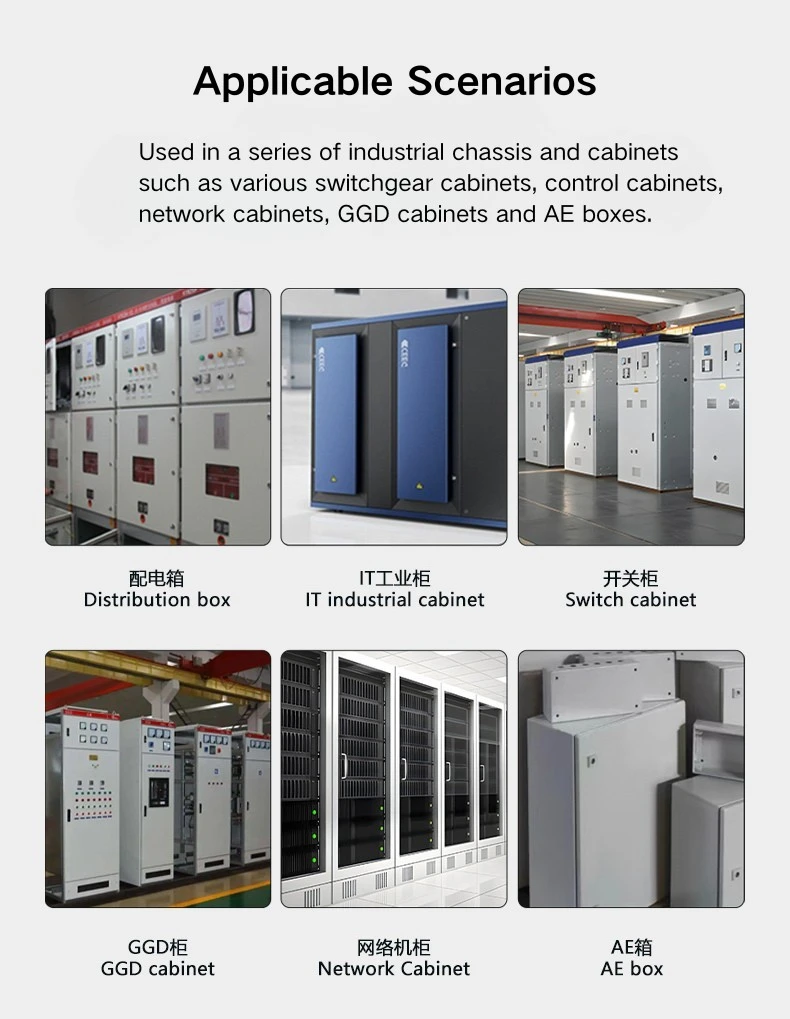

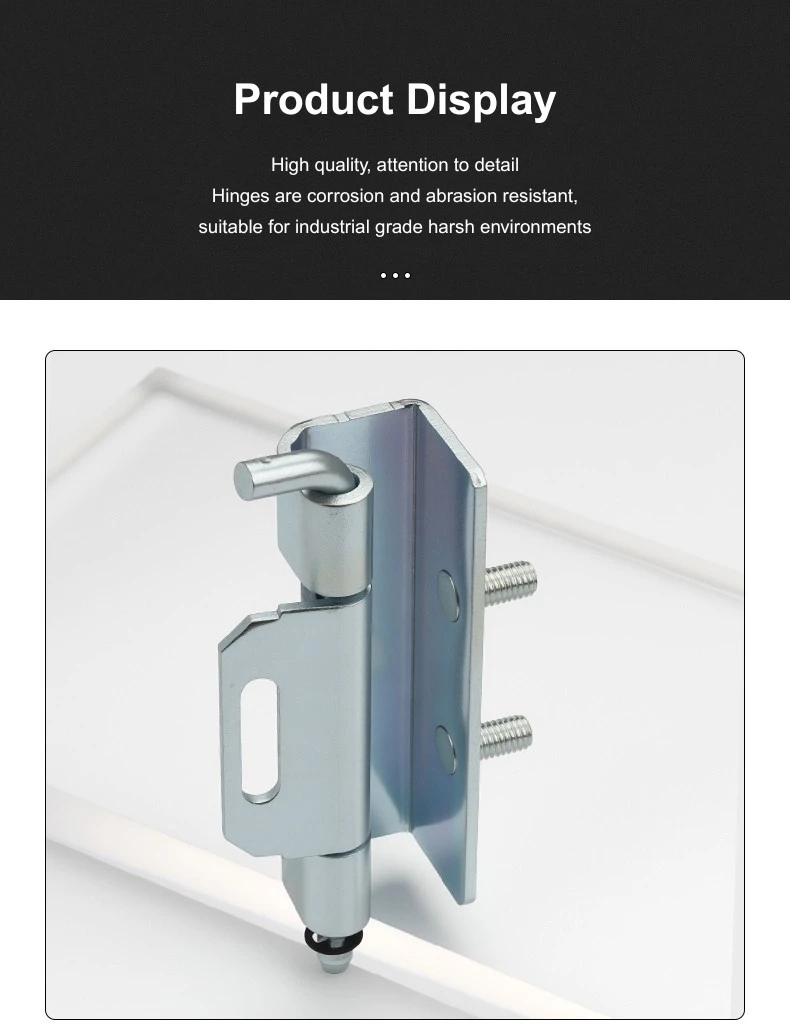

Skriti tečaji z zatiči se najpogosteje pojavljajo na vratih razdelilnih plošč, ohišjih stikalnih naprav, vratih omrežnih omaric in omarah za industrijsko opremo, kjer je pomembno, da je zunanjost čista. Ker je tečaj znotraj okvirja, na zunanji strani ni nič vidnega, ko so vrata zaprta – brez štrlečega soda ali izpostavljenega krila.

Snemljiva stran skritega tečaja z zatiči je prav tako uporabna za omare, ki se sestavijo v delavnici in pošljejo na lokacijo – vrata se lahko snamejo za transport in se vrnejo nazaj, ko je omara na mestu. Prevleka iz pocinkanega ogljikovega jekla je primerna za standardna notranja industrijska okolja, pri 86 mm pa tečaj ustreza dimenzijam kanalov okvirja, ki jih običajno najdete na ohišjih distribucijskih in stikalnih naprav.

pogosta vprašanja

V1: Kakšna je skupna velikost tečaja CL060?

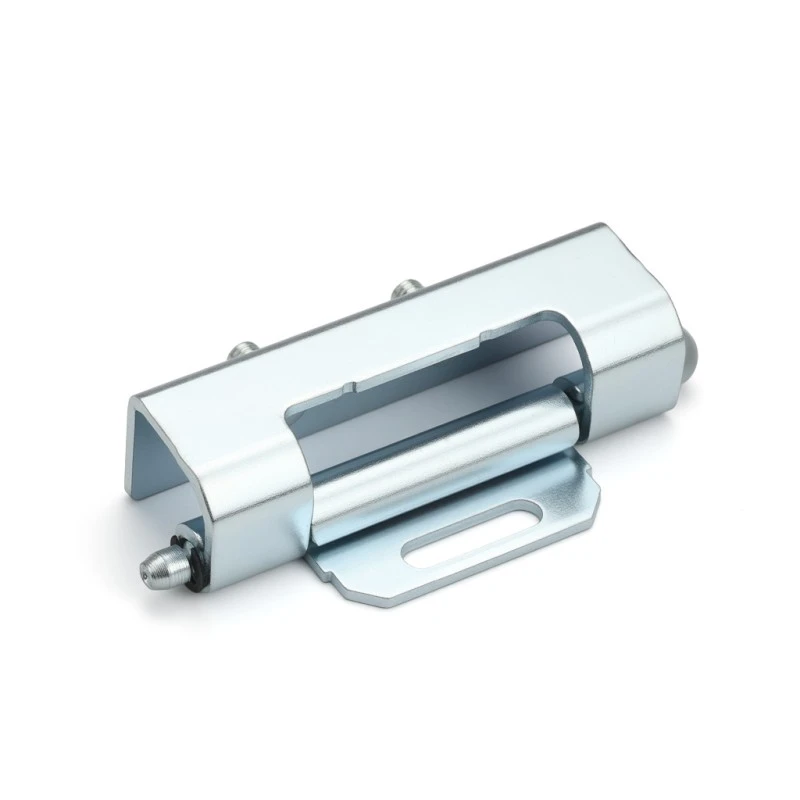

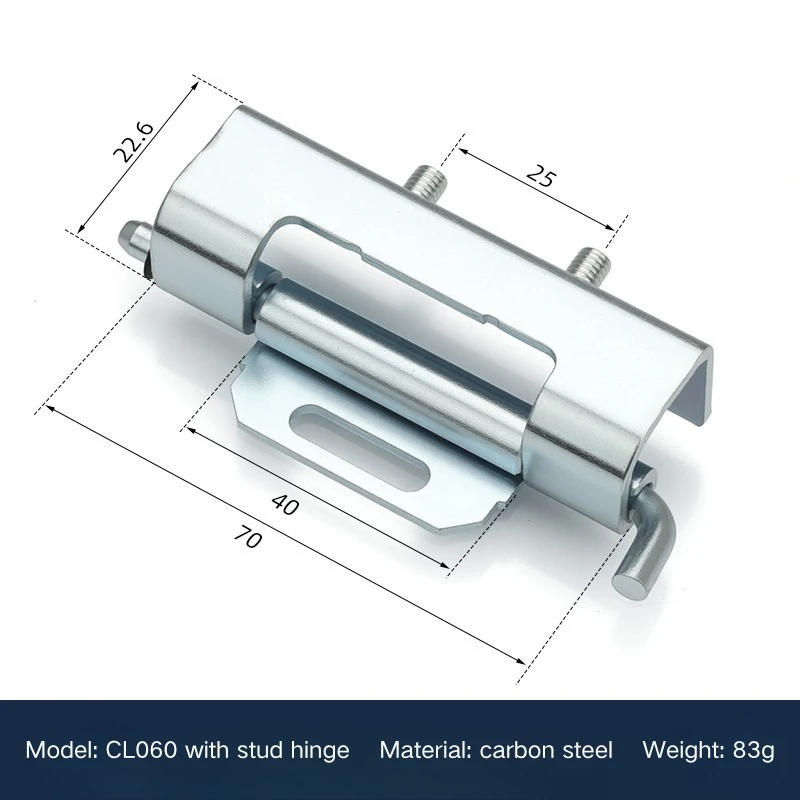

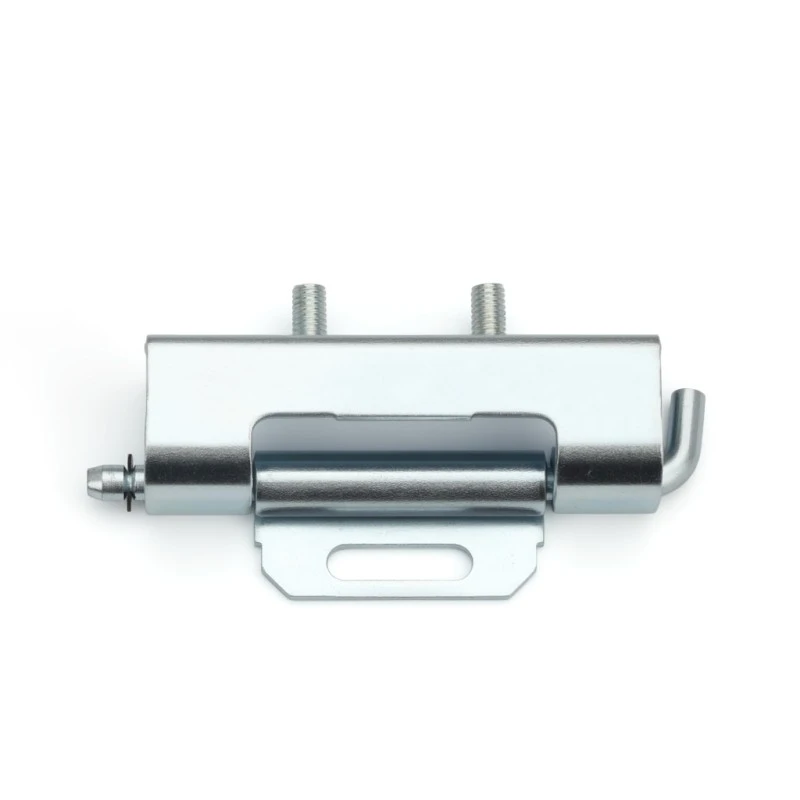

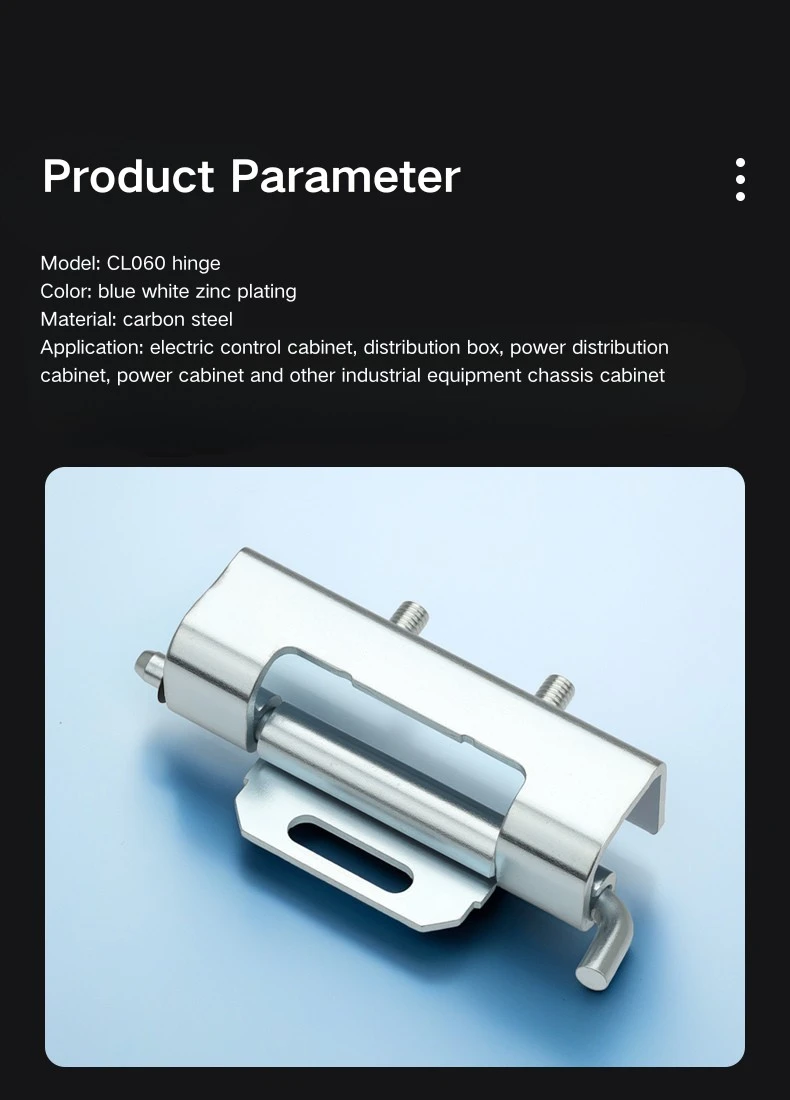

Skriti tečaj CL060 ima skupno dolžino 86 mm, dolžino telesa tečaja 70 mm in premer cevi Φ5 mm. Montažno krilo je široko 25 mm, telo tečaja pa 22,6 mm. Skupna teža je 83 g.

V2: Iz katerega materiala je izdelan CL060?

CL060 je izdelan iz ogljikovega jekla s pocinkano površino. Trenutno je na voljo samo v eni specifikaciji.

V3: Kako je nameščen CL060?

CL060 uporablja kombinacijo varjenja in pritrditve matice. Montažno krilo je privarjeno na vratno ploščo, čep pa se s pomočjo priloženih vijakov M5 zaskoči v kanal okvirja. Montažna luknja z zarezo omogoča nastavitev položaja pred končno fiksacijo.

V4: Kakšne so dimenzije čepov?

Čep ima premer glave Φ9,5 mm, dolžino stebla 10 mm, rob 2 mm in navoj M5. Zajema kanal okvirja z odprtino >9,7 mm.

V5: Katerim dimenzijam kanala okvirja ustreza CL060?

Skriti tečaj CL060 se prilega kanalu okvirja z notranjim polmerom od R15,7 do R17,7 mm. Globina vratne plošče je ≤18,8 mm, skupni stranski doseg pa ≤21,4 mm.

V6: Za katere vrste ohišij je primeren CL060?

CL060 se uporablja na vratih razdelilnih plošč, ohišjih stikalnih naprav, industrijskih omrežnih omarah in vratih omaric z mehansko opremo — povsod, kjer je skrit, snemljiv tečaj prednostnejši od nadometne možnosti.
