Privarjeni vrtljivi tečaj Parlamenta

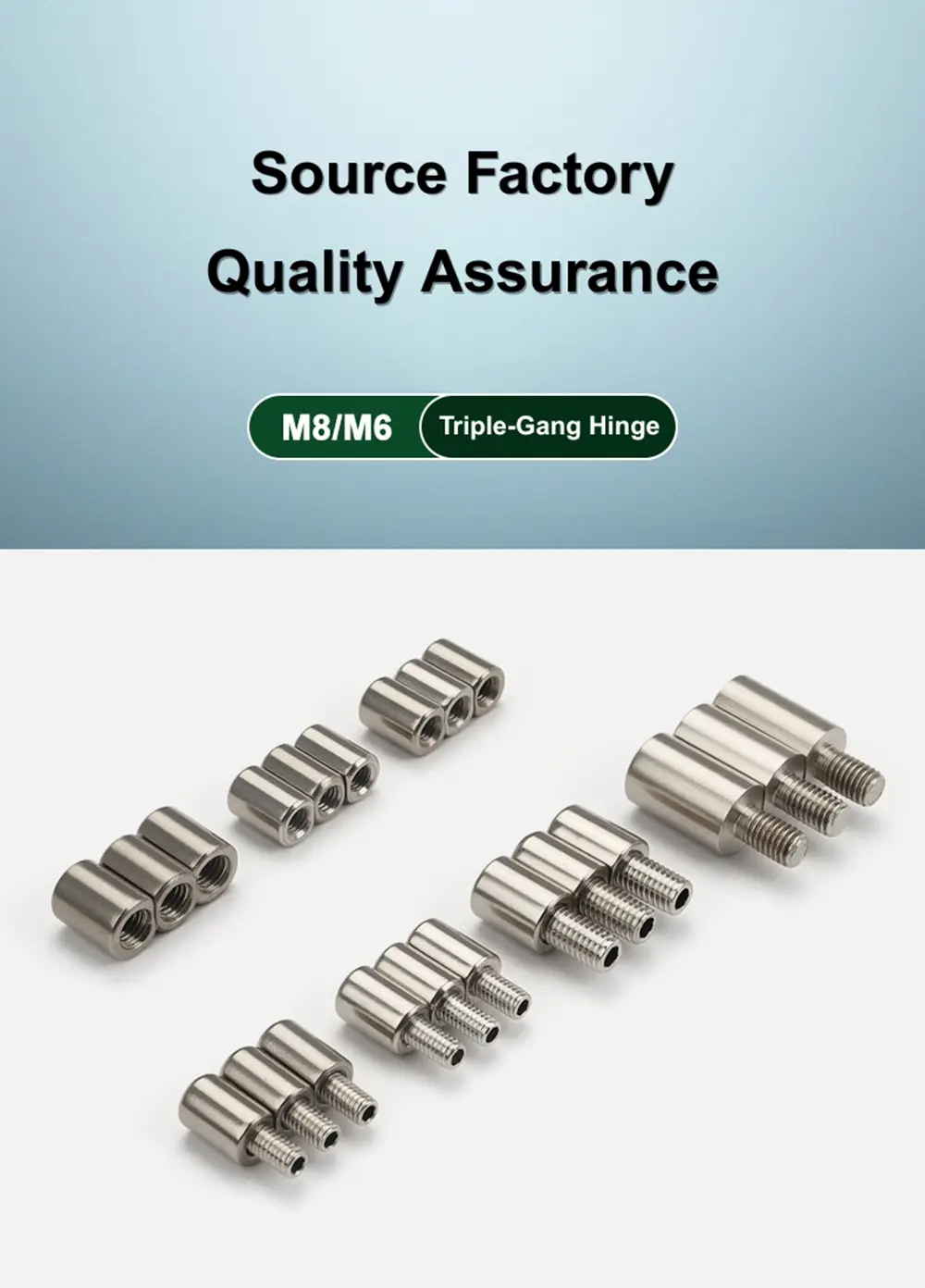

Za te veleprodajne nabavne tečaje za panelna vrata podjetja Yitai Lock je privarjeni tečajni tečaj Parlamenta na voljo v enajstih različicah, ki pokrivajo vrste notranjih in zunanjih navojev, velikosti M6 in M8, integrirane in snemljive konfiguracije zatičev ter nerjaveče jeklo 201 in 304. Integrirani tip ima fiksni zatič, primeren za stalne namestitve; snemljiva vrsta ima stranski izhodni zatič, ki ga je mogoče izvleči, da odstranite vrata brez orodja, kar je pogostejša izbira za ohišja, ki morajo občasno odstraniti vrata med vzdrževanjem ali namestitvijo.

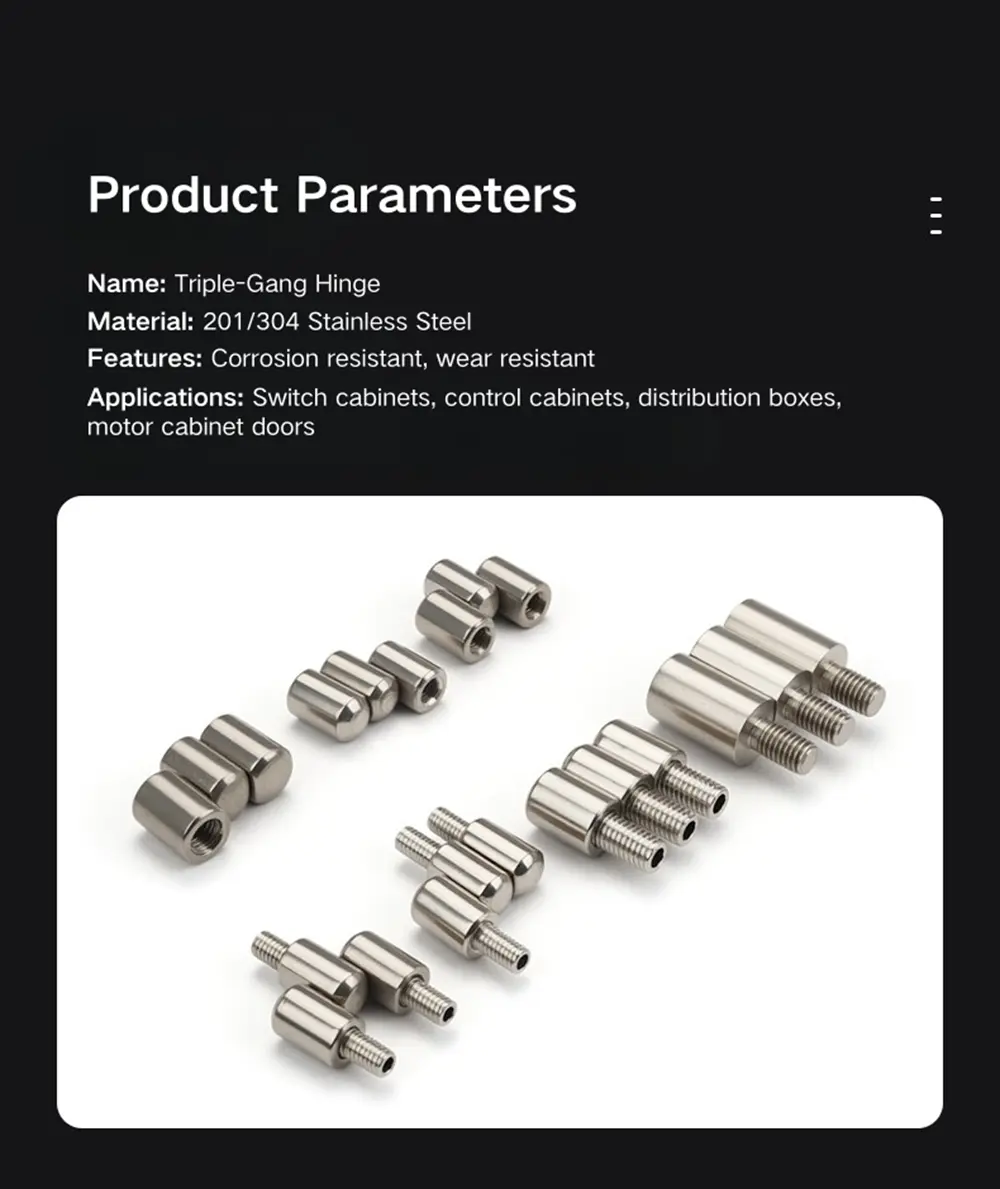

Model izdelka	M8/10/12/14/16 Površinski tečaj
Material	Železo/Nerjaveče jeklo 201/Nerjaveče jeklo 304
lahko izbere barvo	Nerjaveče jeklo/črna
Uporaba	Primerno za različne vrste stikalnih omaric, krmilnih omaric itd

Možnosti modela in vrste niti

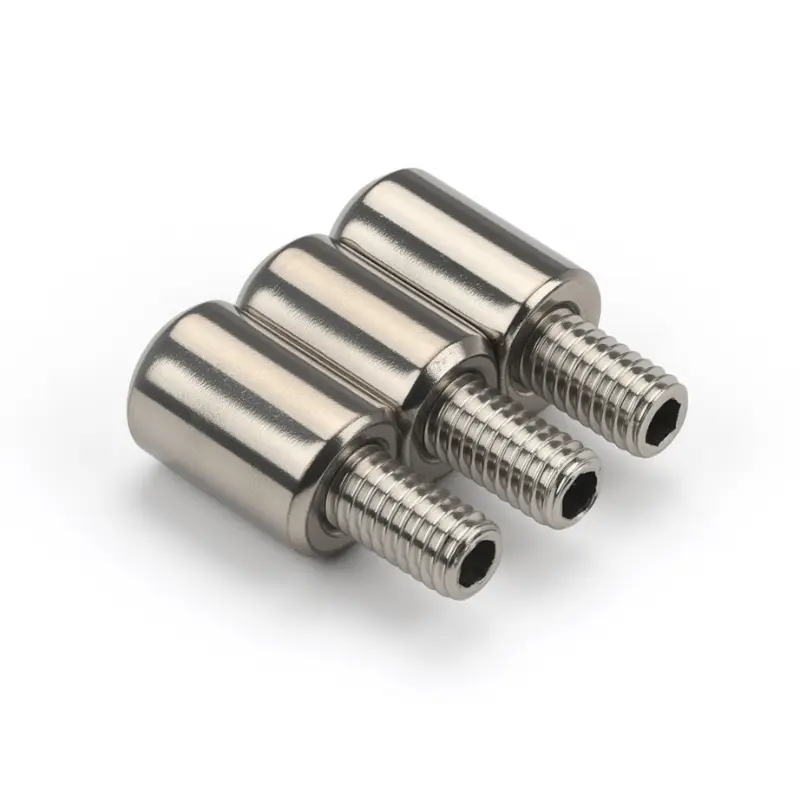

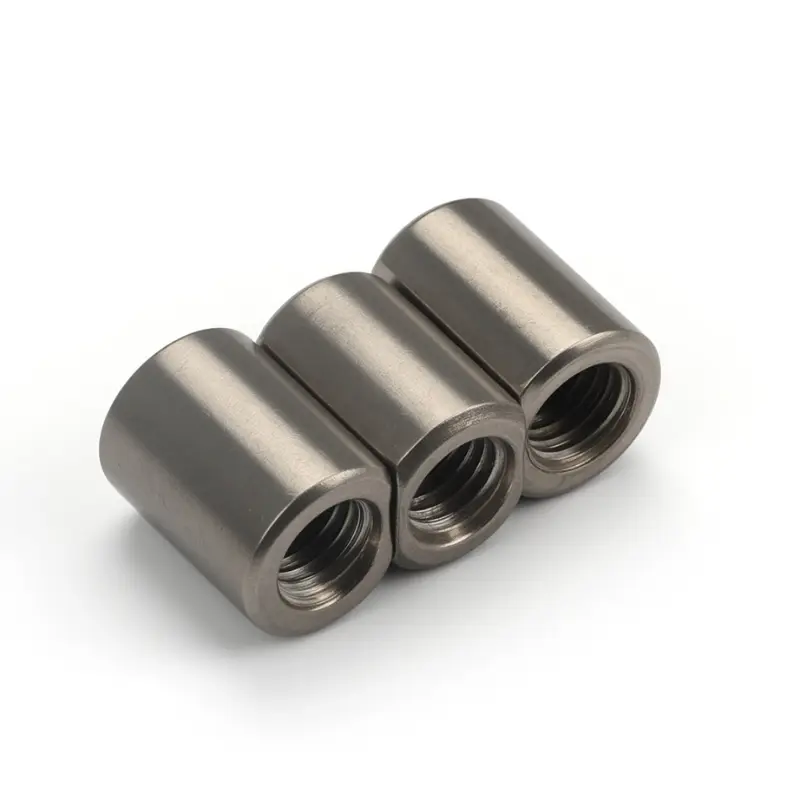

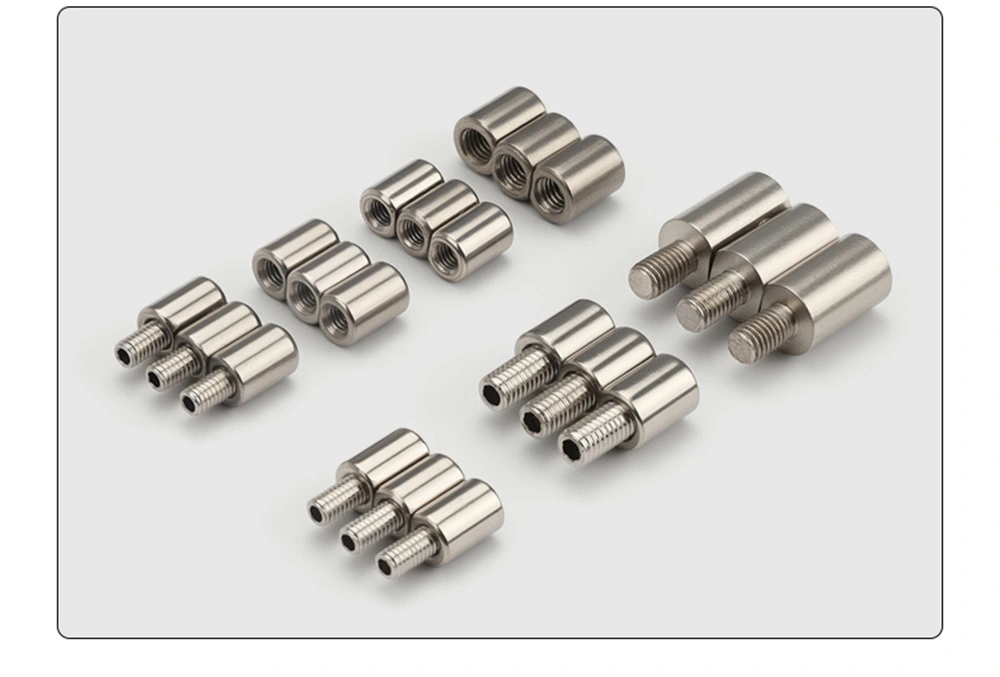

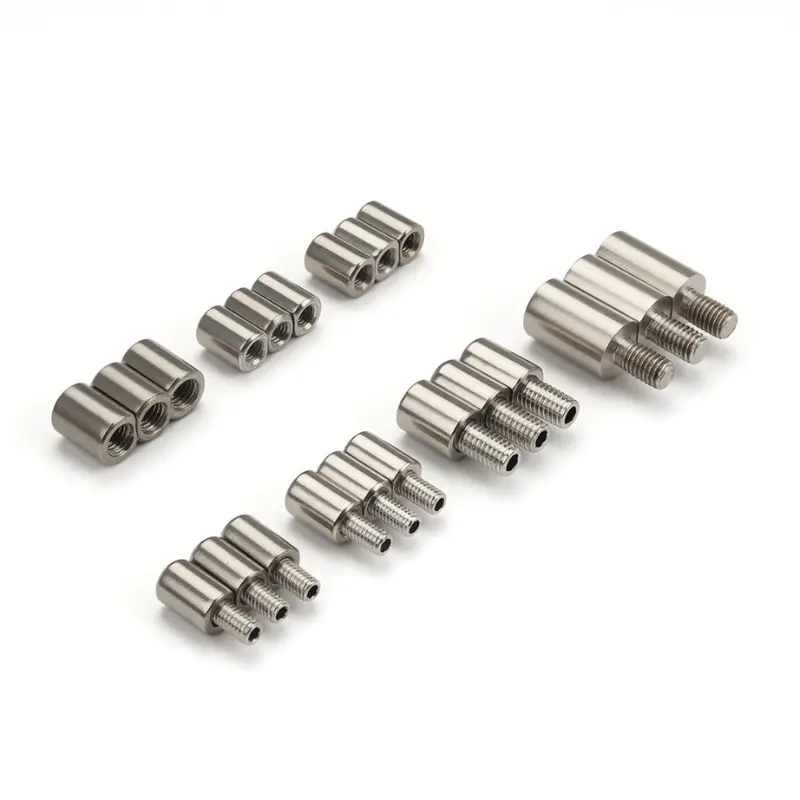

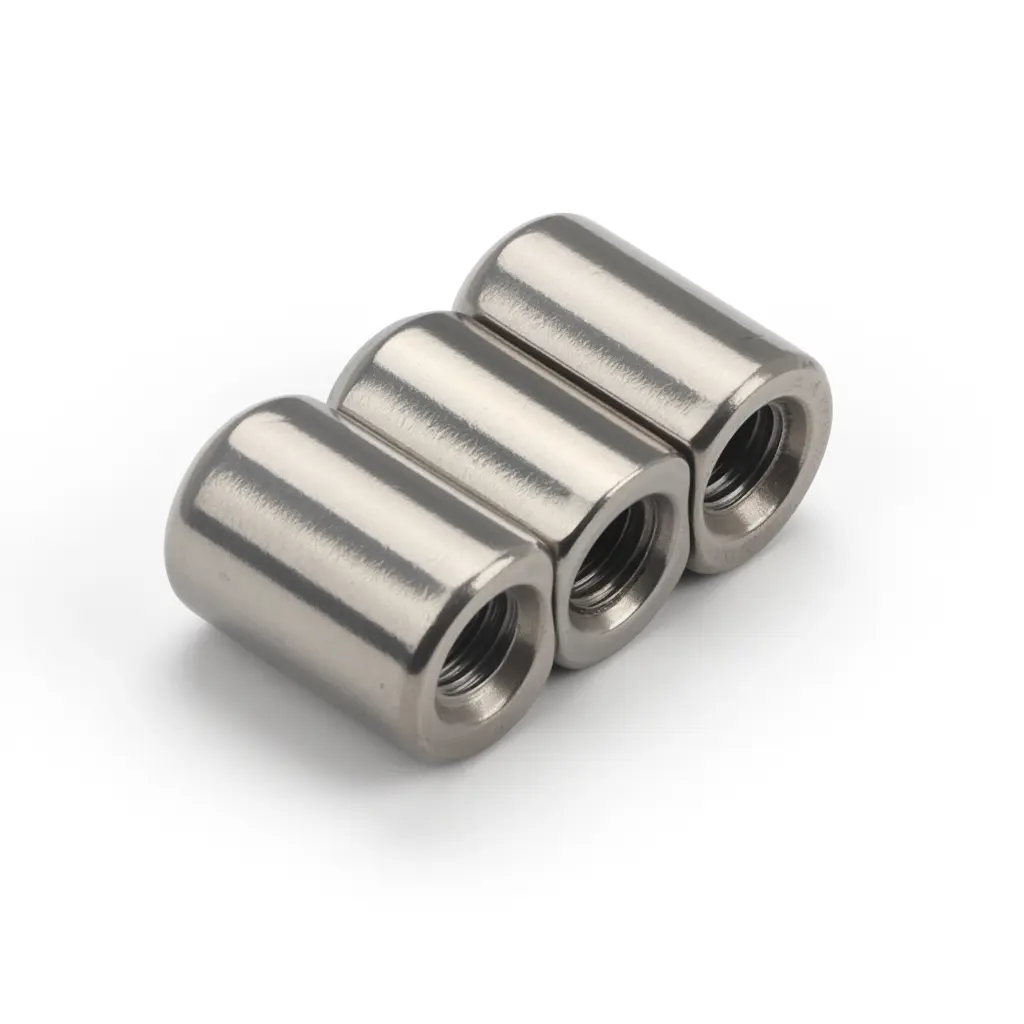

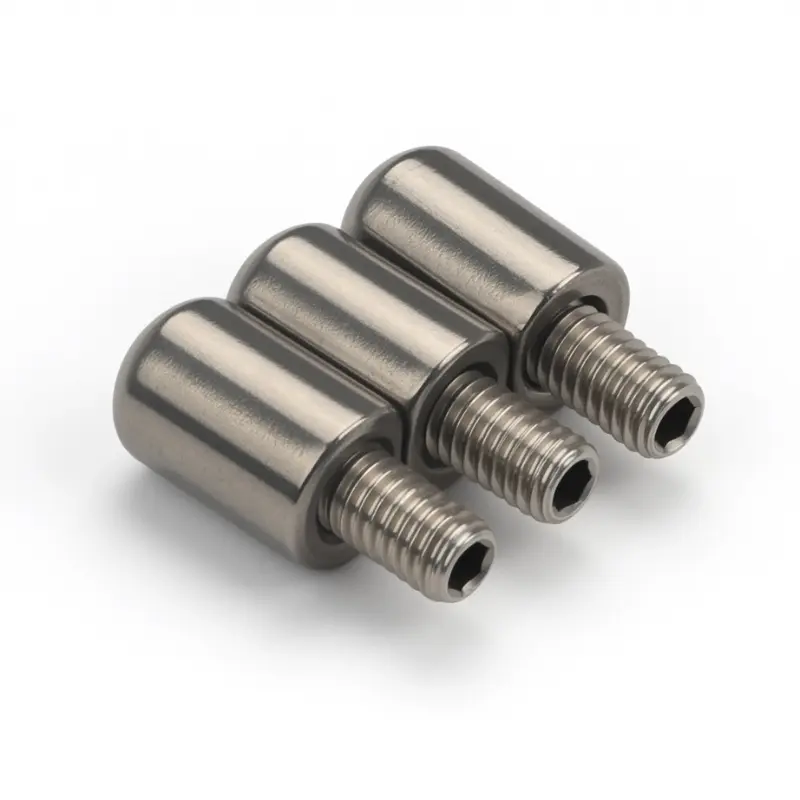

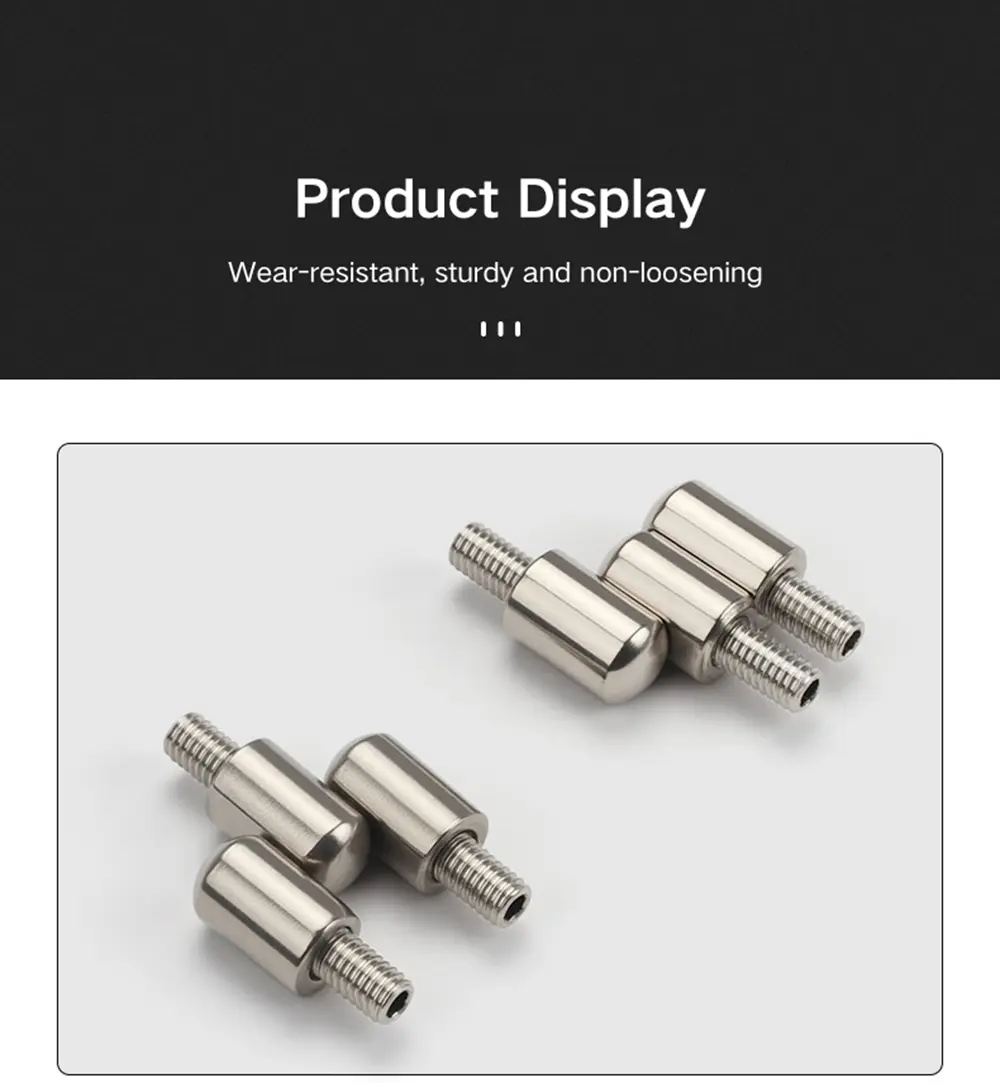

Privarjeni tečaj Parlament Pivot je na voljo v različicah z notranjim in zunanjim navojem v velikostih M6 in M8. Vrsta zunanjega navoja ima štrleč navojni čep na pritrdilnem koncu, ki se navije neposredno v navojno luknjo v vratni plošči ali okvirju. Tip z notranjim navojem ima vtičnico z navojem na montažnem koncu, ki sprejme vijak s strani plošče. Oba se z navojem prilegata montažni površini in sta nato privarjena z varjenjem za trajno in stabilno namestitev.

Znotraj serije tečajev sta integrirani tip z zunanjim navojem M6 in integrirani tip z notranjim navojem M6 različici s fiksnim zatičem – zatič je del telesa tečaja in ga ni mogoče odstraniti. Vse druge različice so snemljive, s stransko luknjo skozi cev, ki omogoča, da se zatič izvleče, ko je treba vrata sneti. Različica z zunanjim navojem M8×16 je najdaljša možnost čepa v ponudbi, primerna za plošče z večjo globino vgradnje.

Zgradba in dimenzije

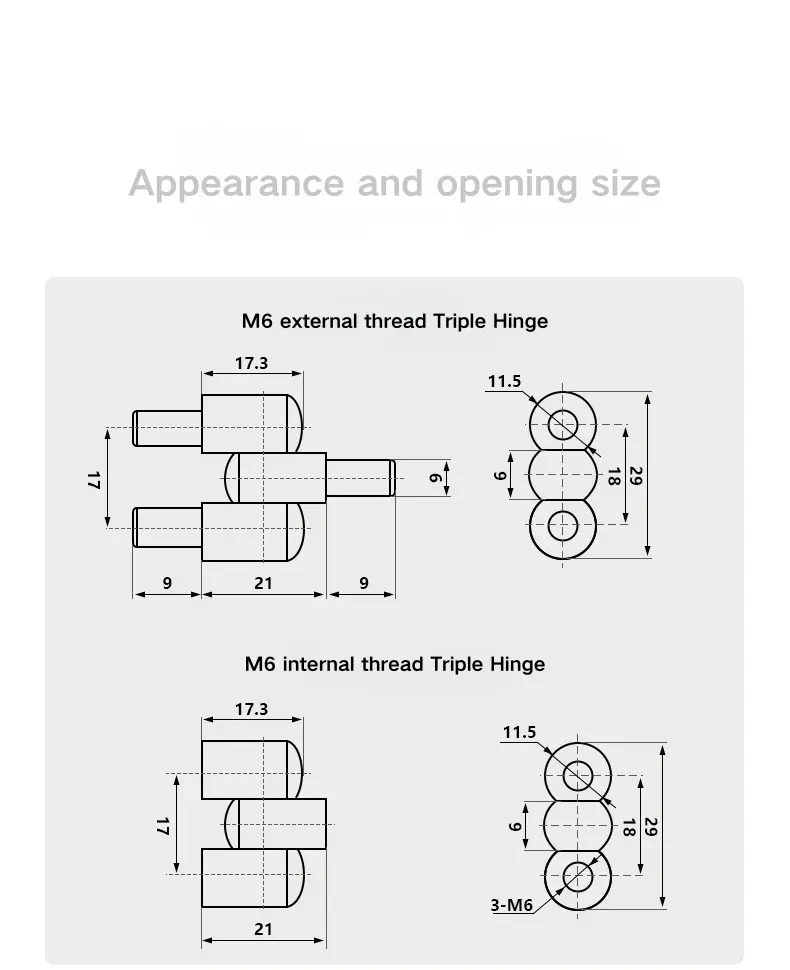

M6 Weld-On Parliament Pivot Hinge ima skupno dolžino 17,3 mm z 21 mm razponom sredinskega dela. Različica z zunanjim navojem ima na vsakem koncu dodane 9 mm podaljške, kar daje skupno širino 39 mm. Sklop trojnih cevi meri 29 mm v skupno višino v treh delih po 9 mm, 18 mm in zgornjem členku, s širino cevi 11,5 mm in premerom zatiča 6 mm.

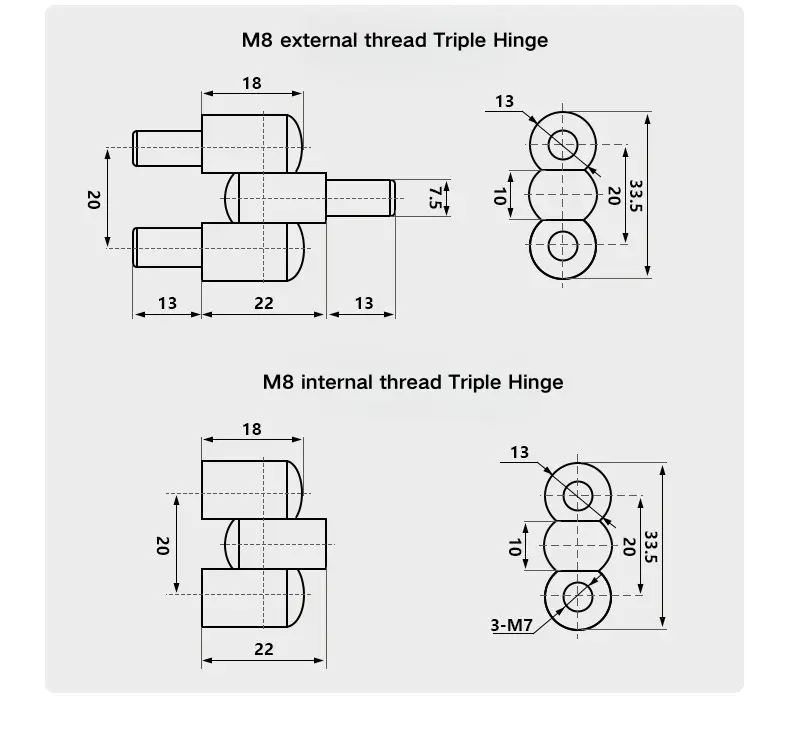

Vrtljivi tečaj M8 je sorazmerno večji, z dolžino telesa 18 mm in sredinskim razponom 22 mm. Različica z zunanjim navojem ima na vsaki strani podaljške za 13 mm za skupno širino 48 mm. Sklop trojnih cevi je skupne višine 33,5 mm prek treh odsekov — 10 mm, 20 mm in zgornjega členka — s širino cevi 13 mm in premerom zatiča 7,5 mm. Različica z notranjim navojem M8 uporablja navojne vtičnice 3×M7.

Namestitev in konfiguracija PIN-a

Privarjeni vrtljivi tečaj Parlamenta se namesti tako, da se čep ali konec vtičnice privije v vratno ploščo ali točko namestitve okvirja, nato pa zvarite, da trajno pritrdite položaj. Ta kombinacija vpenjanja navojev in varjenja zagotavlja varno pritrditev, ki prenese tako rotacijsko obremenitev zaradi kroženja vrat kot vse stranske sile na tečaj med uporabo.

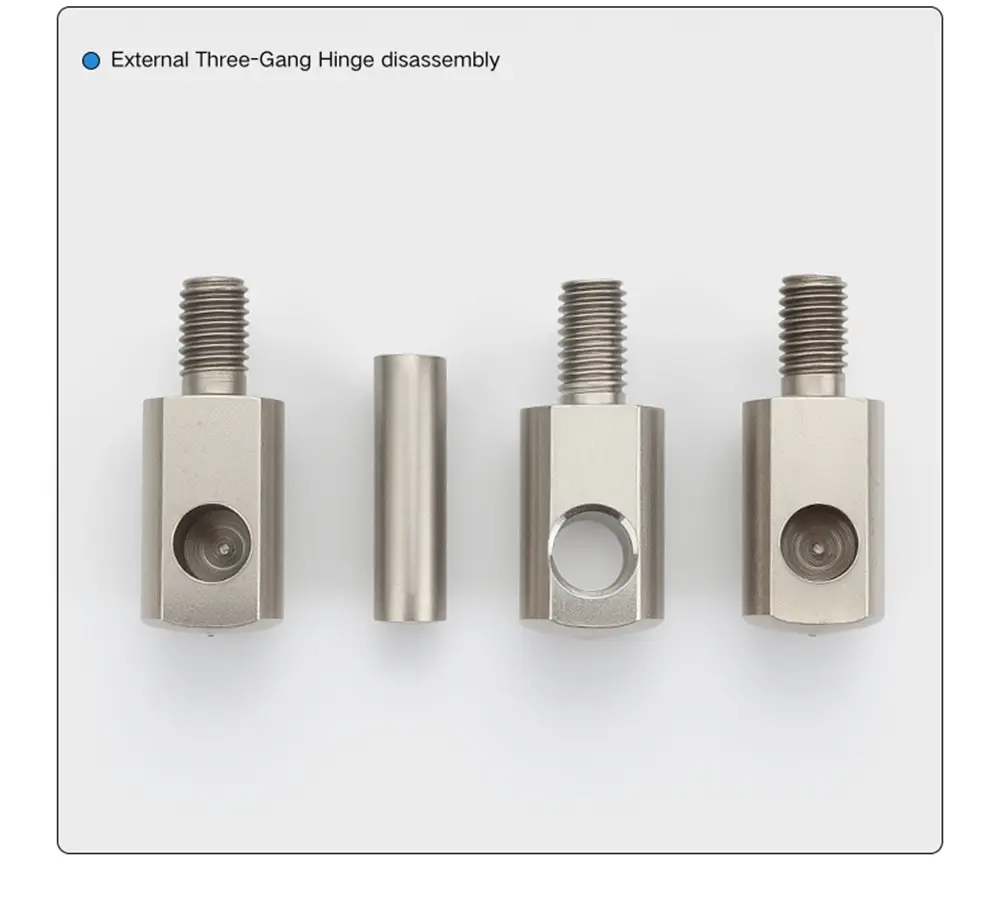

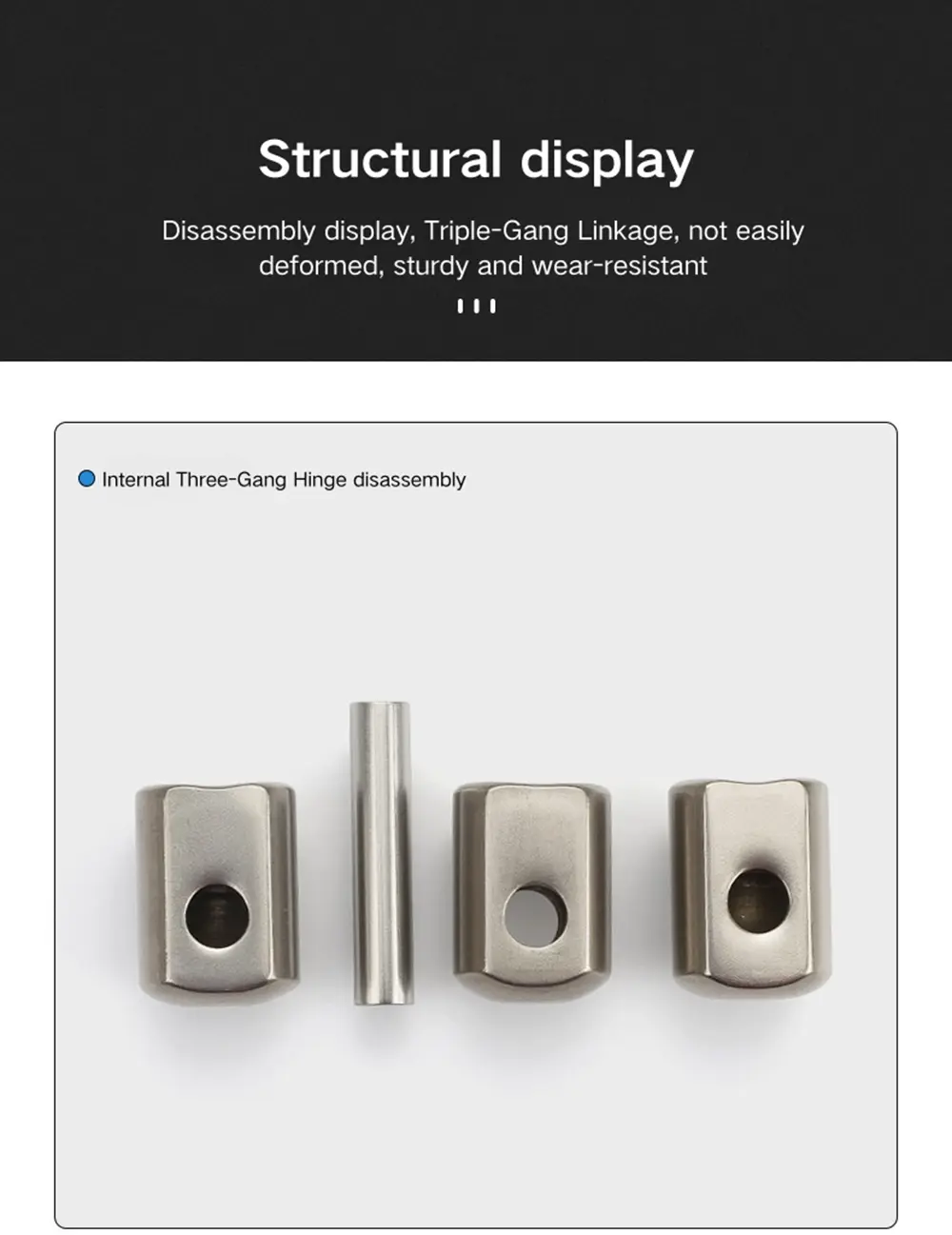

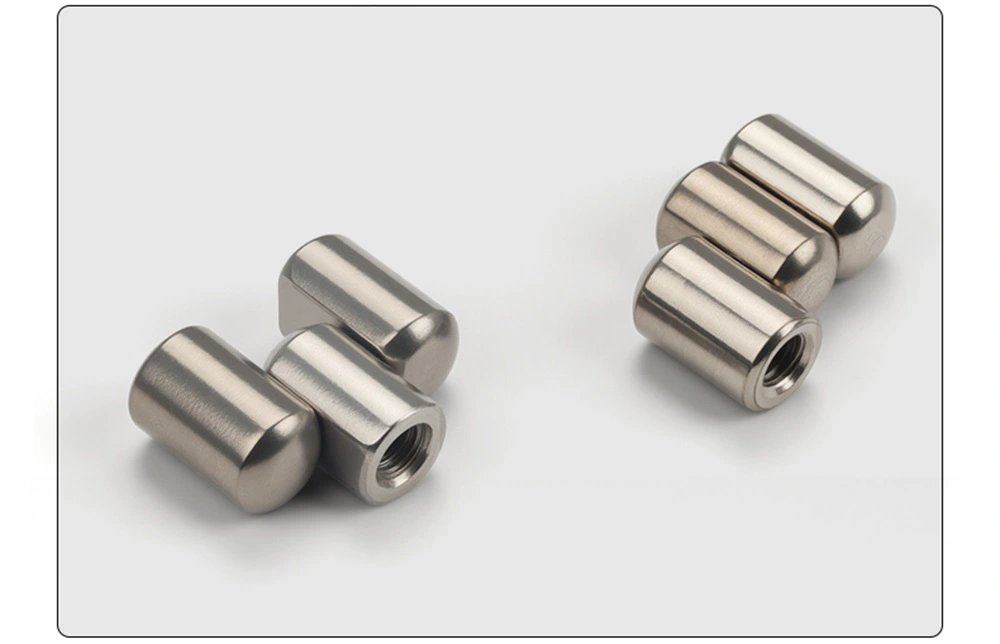

Pri snemljivih različicah te enote zatič izstopa skozi stransko luknjo v ohišju cevi in ​​ga je mogoče izvleči, da se vrata ločijo od okvirja, ne da bi pri tem motili privarjeni nosilec. Integrirane različice nimajo stranske luknje; zatič je pritrjen znotraj cevi in ​​tečaj ni zasnovan za odstranitev vrat. Izbira med integriranim in snemljivim je odvisna od tega, ali je odstranitev vrat zahteva med življenjsko dobo ohišja.

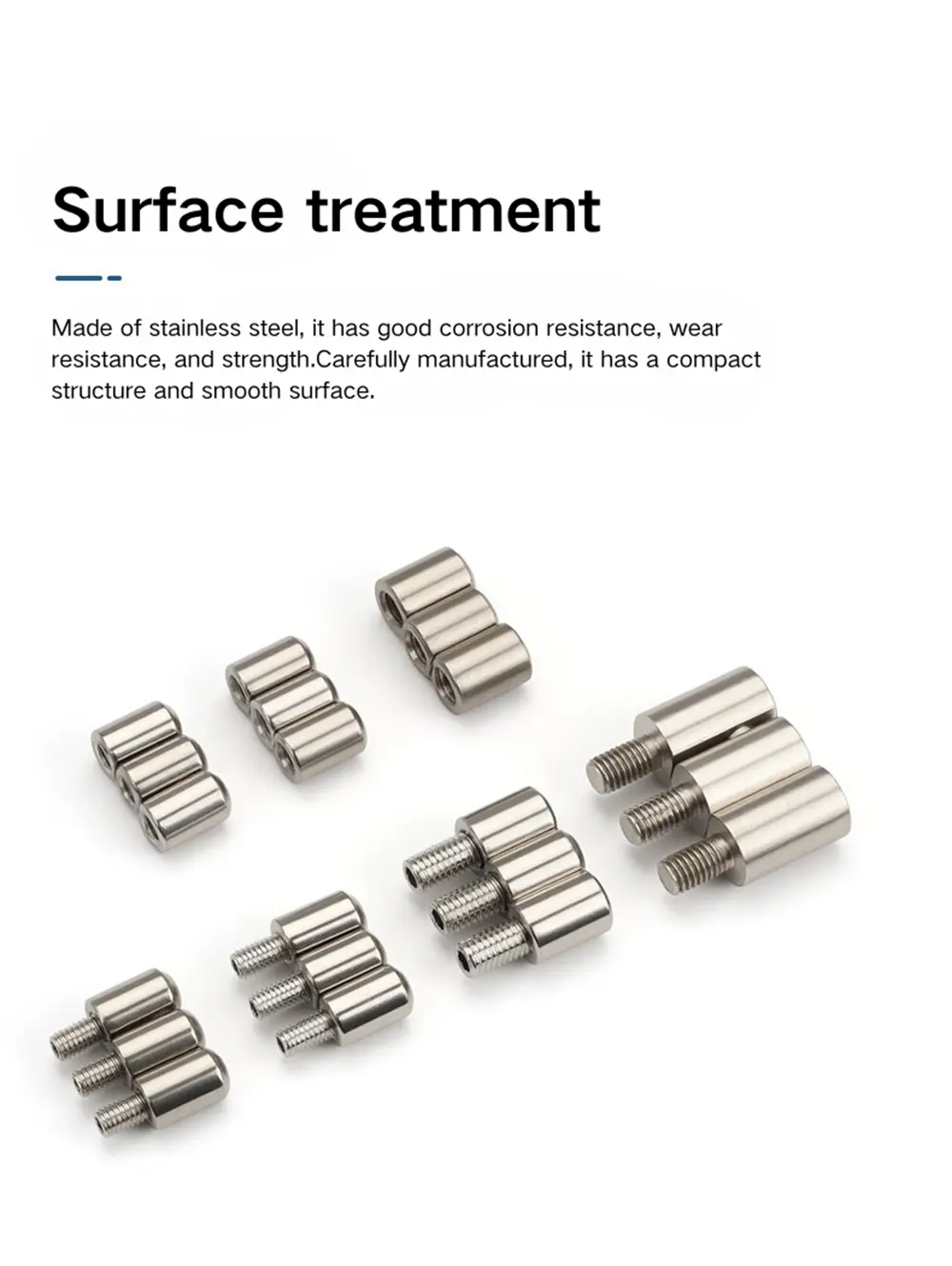

Material in površinska obdelava

Ta modular je na voljo v nerjavečem jeklu 201 in 304, oba obdelana z vibracijskim poliranjem. Postopek vibracijskega poliranja odstrani robove in ostre robove ter daje dosledno mat površino z nizkim sijajem – ne gre za brušen ali zrcalni zaključek. Oba razreda po poliranju izgledata enako; razlika je v odpornosti proti koroziji.

Nerjaveče jeklo 201 nudi spodobno odpornost proti koroziji za uporabo v notranjih napajalnih omarah in razdelilnih ploščah v zmernih okoljih in je stroškovno učinkovitejša možnost v celotnem obsegu. Privarjeni vrtljivi tečaj iz nerjavečega jekla 304 je boljša izbira za zunanja ohišja, vlažna okolja ali namestitve, kjer je dolgotrajna odpornost proti koroziji trdna zahteva. Oba sta na voljo v večini kombinacij velikosti navoja in konfiguracije zatičev v ponudbi.

pogosta vprašanja

V1: Katere različice so na voljo v tem obsegu tečajev?

Ponudba zajema enajst različic: notranji in zunanji navoj v velikostih M6 in M8, iz nerjavečega jekla 201 in 304, v integriranih in snemljivih konfiguracijah zatičev. Zunanji navoj M8×16 je na voljo tudi kot možnost podaljšanega čepa za globljo montažo na ploščo.

V2: Kakšna je razlika med integriranim in snemljivim tipom?

Integrirani tip ima fiksni zatič — ni ga mogoče odstraniti in tečaj ni zasnovan za demontažo vrat. Snemljivi tip ima stransko izhodno luknjo skozi cev; zatič zdrsne ven, da se vrata lahko dvignejo z okvirja brez orodja ali motenja privarjenega nosilca.

V3: Kakšna je razlika med notranjim in zunanjim navojem?

Različica z zunanjim navojem ima štrleč čep, ki se navije v navojno luknjo v plošči ali okvirju. Različica z notranjim navojem ima vtičnico z navojem, ki sprejme vijak s strani plošče. Oba sta nato po navoju privarjena na mesto za trajno namestitev.

V4: Kako je nameščen ta tečaj?

Namestitev vključuje privijanje konca čepa ali vtičnice v pritrdilno točko vratne plošče ali okvirja, nato pa varjenje, da trajno pritrdite tečaj. Kombinacija vpenjanja navojev in varjenja ohranja tečaj stabilen tako pri obremenitvi vrtljivih vrat kot pri stranskih silah.

V5: Katere so ključne dimenzije za različici M6 in M8?

Telo M6 Weld-On Parliament Pivot Hinge je dolgo 17,3 mm s središčnim razponom 21 mm in premerom zatiča 6 mm. Sklop trojnih cevi je visok 29 mm in širok 11,5 mm. Različica M8 ima 18 mm telo, 22 mm sredinski razpon, 7,5 mm premer čepa in 33,5 mm višino soda pri širini 13 mm.

V6: Kaj je vibracijsko poliranje?

Vibracijsko poliranje je vrtalni postopek, ki odstrani robove in ostre robove s površine dela ter ustvari dosleden mat zaključek z nizkim leskom. Ni brušena ali zrcalna. Obe različici tega tečaja iz nerjavečega jekla 201 in 304 gresta skozi enak postopek vibracijskega poliranja.

V7: Kateri razred nerjavečega jekla naj izberem?

Nerjaveče jeklo 201 je primerno za standardne notranje električne omarice in razdelilne plošče, kjer je izpostavljenost koroziji zmerna. Nerjaveče jeklo 304 je boljša izbira za zunanja ohišja, okolja z visoko vlažnostjo ali instalacije, kjer je dolgoročna odpornost proti koroziji težka zahteva.
