Trojni upogibni tečaj za industrijske omare

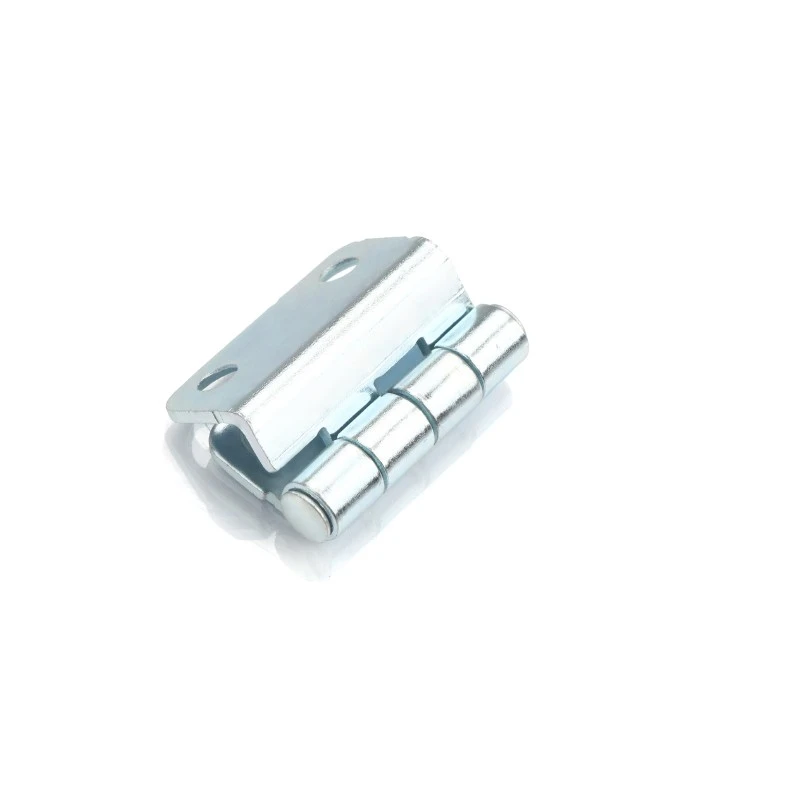

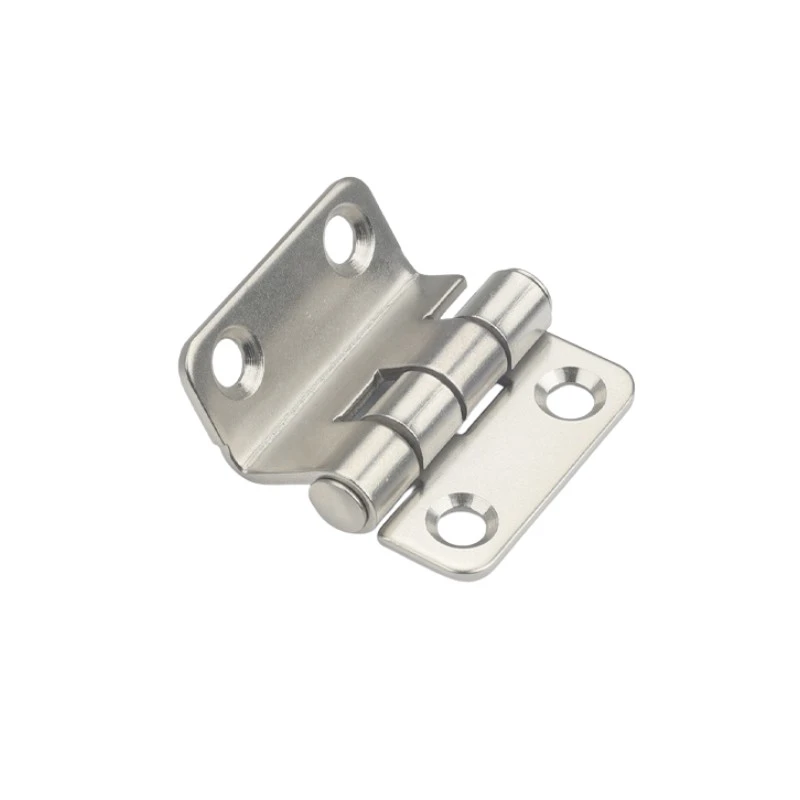

Tisti veleprodajni dobavitelj tečajev za industrijske omare pri Yitai Locku bodo ugotovili, da je tečaj s trojnim upogibom za industrijske omare CL252 samo ene velikosti, pri 38 × 37 mm – dovolj kompakten za manjša vrata ohišij, kjer bi bil tečaj polne velikosti videti neprimeren. Oblika trojnega upogiba daje vsakemu krilu stopničast profil, kar tečaju omogoča, da ob zamahu vrat ne zaskoči rob vrat in rob okvirja, ne da bi se zataknil. Cev Φ5 mm teče skozi vse tri členke in ohranja stabilnost tečaja pri rednem premikanju vrat.

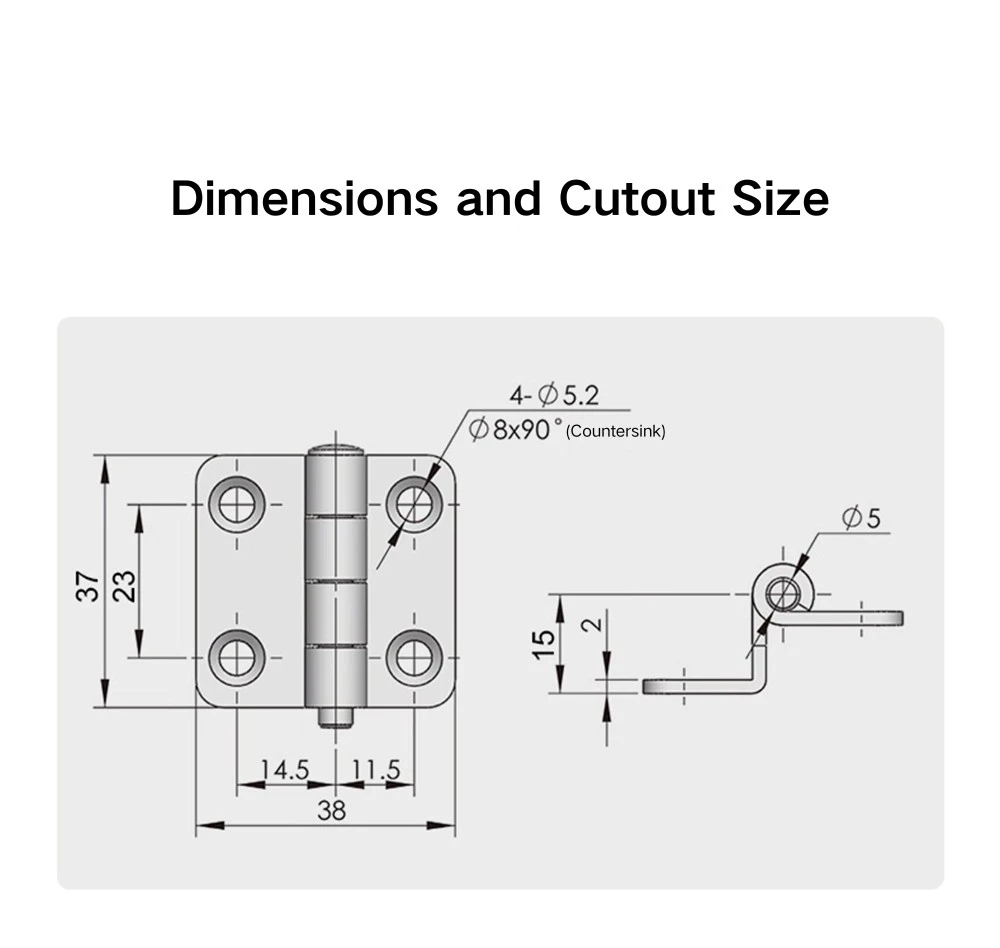

Zgradba in dimenzije

Tečaji s trojnim upogibom za industrijske omare merijo 38 mm v širino in 37 mm v višino, z razponom členkov v sredini 23 mm. Oba krila sta asimetrična – širše krilo je 14,5 mm in ožje krilo 11,5 mm – kar pomeni, da tečaja ni mogoče zamenjati med vrati in podbojem brez zamenjave strani. Premer cevi je Φ5 mm, stranski profil pa kaže skupno višino 15 mm z 2 mm korakom na krivini, kar daje listu zamaknjeno obliko.

Vsako krilo trojno ukrivljenega tečaja za industrijske omare ima dve montažni luknji: Φ5,2 mm premera z ugrezom Φ8×90°, za skupno štiri pritrdilne točke. Profil z vgreznjeno glavo omogoča, da se vijaki s ploščato glavo poravnajo s površino krila, tako da po namestitvi ni nobenega okovja, ki bi stal ponosno na strani tečaja. Dolžino vijaka je treba izbrati glede na debelino vratne plošče in okvirja na mestu namestitve.

Površinska obdelava in material

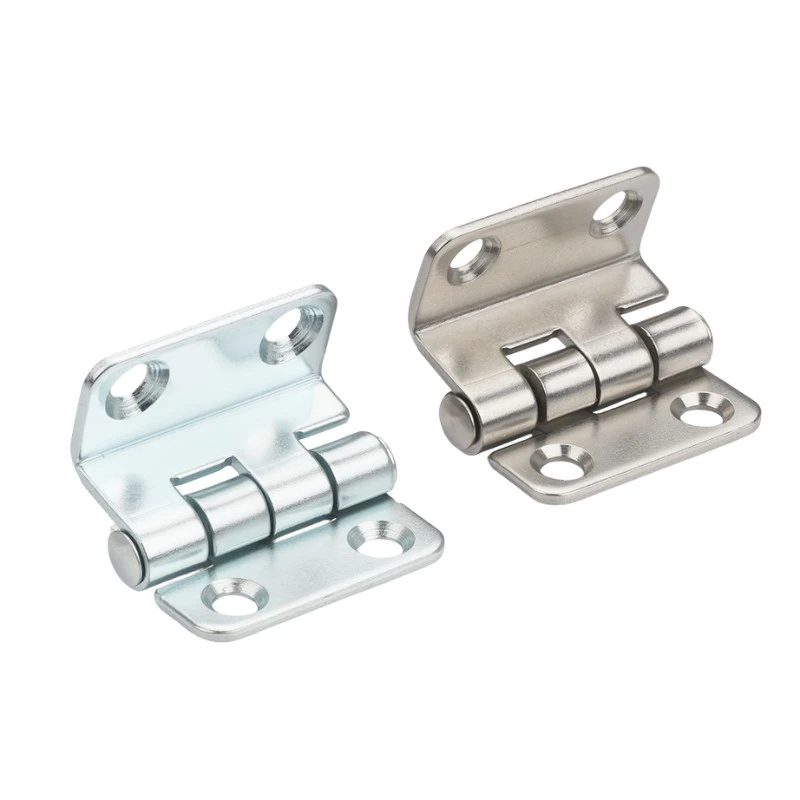

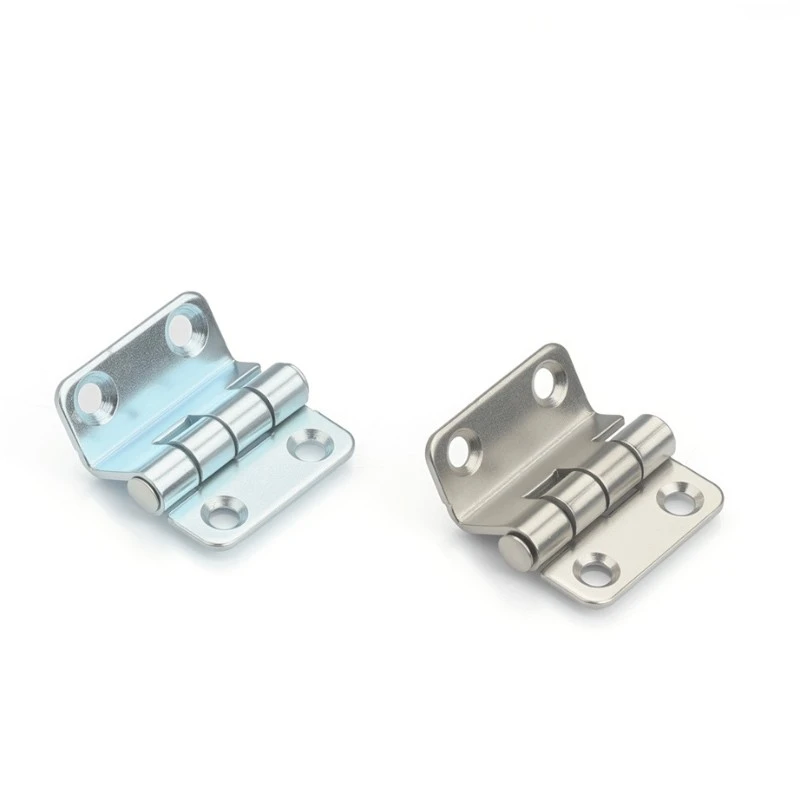

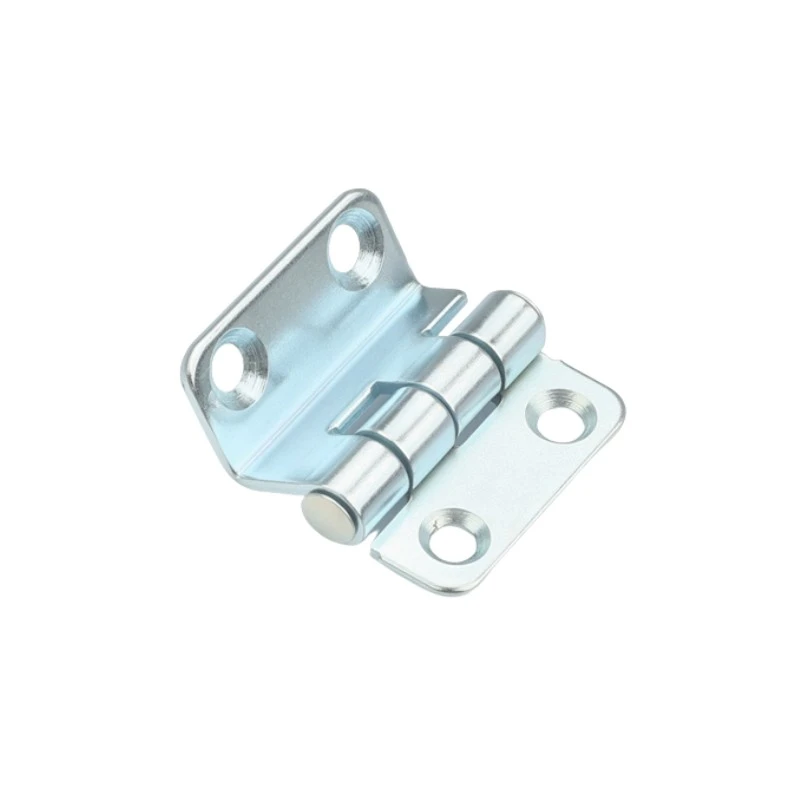

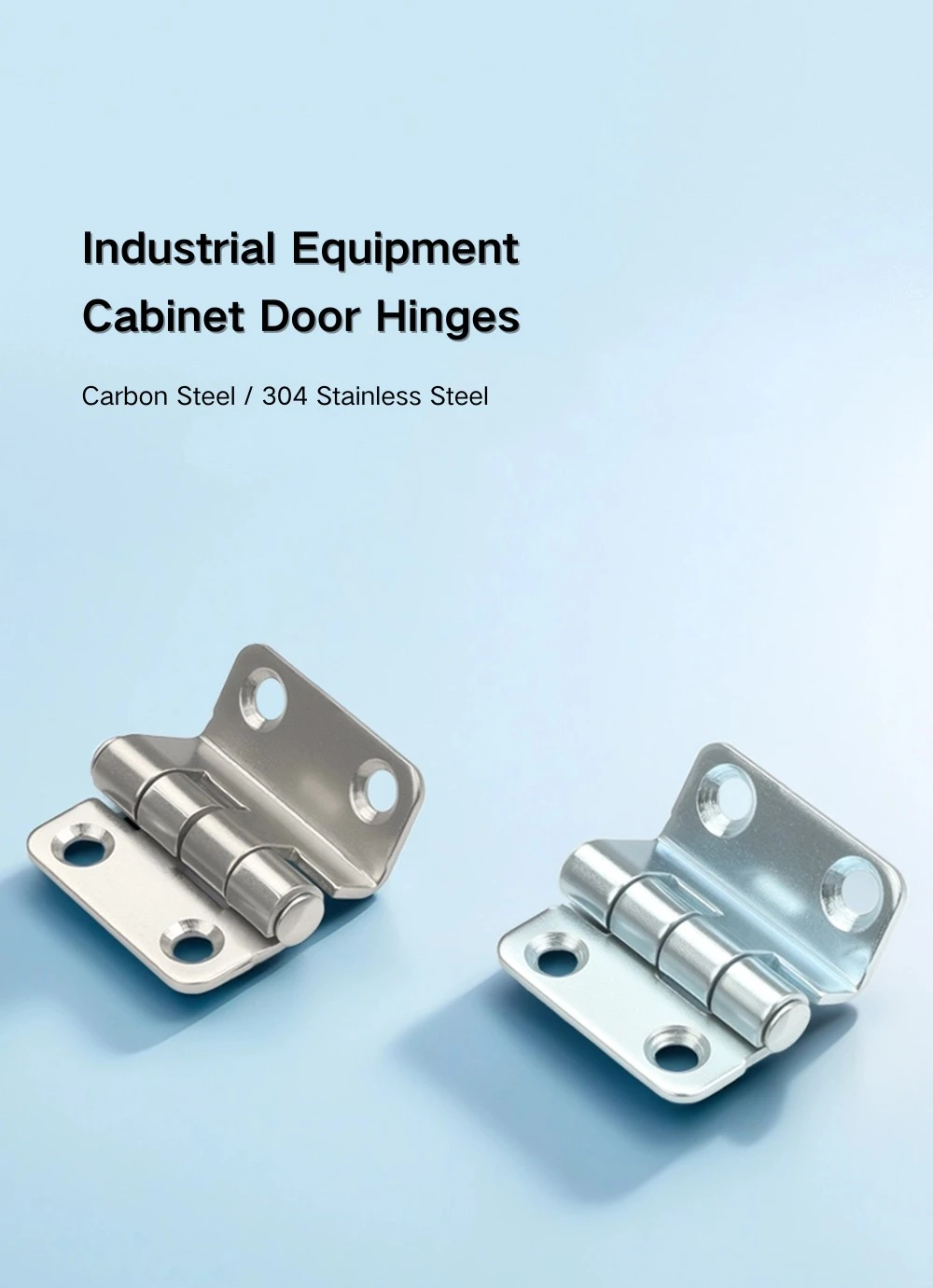

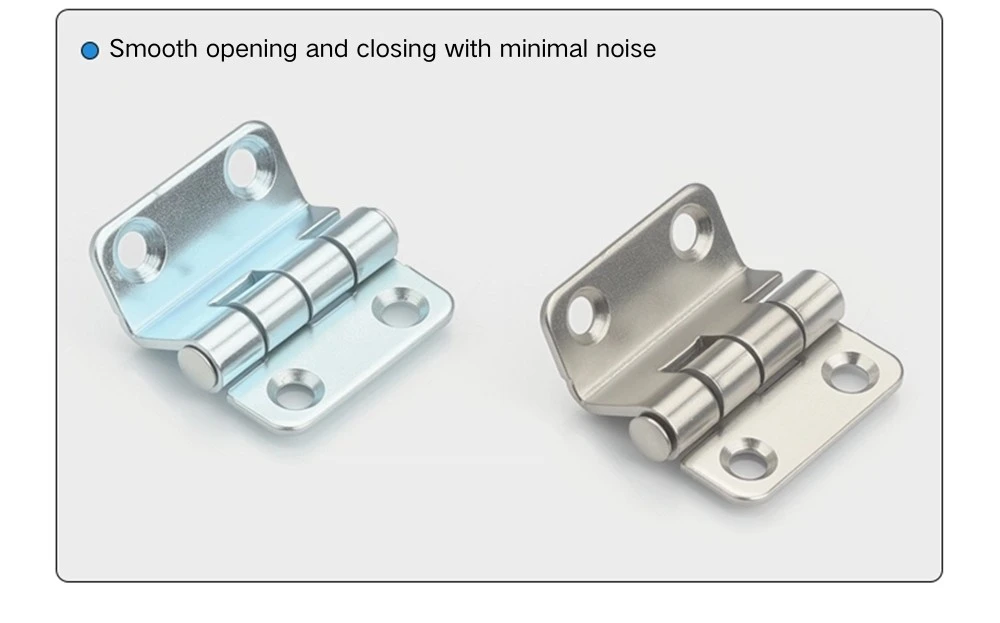

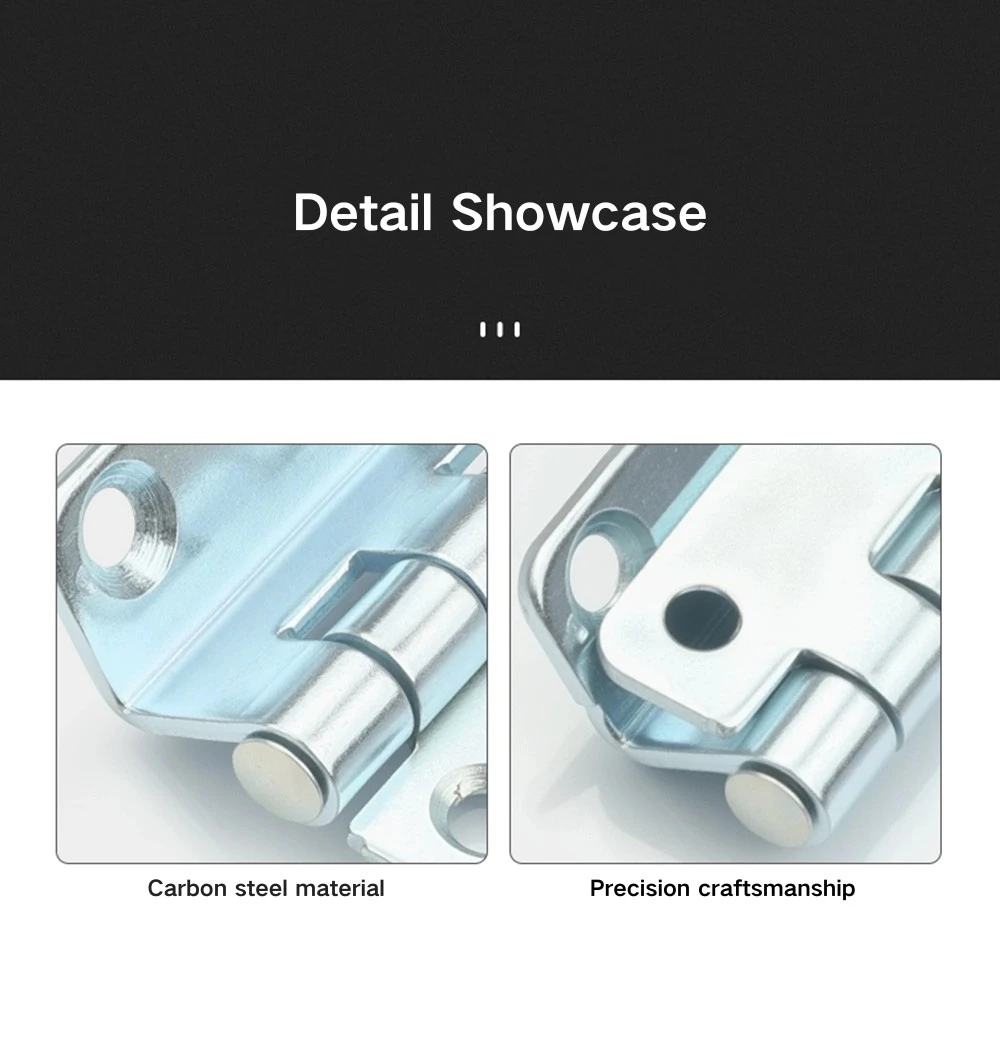

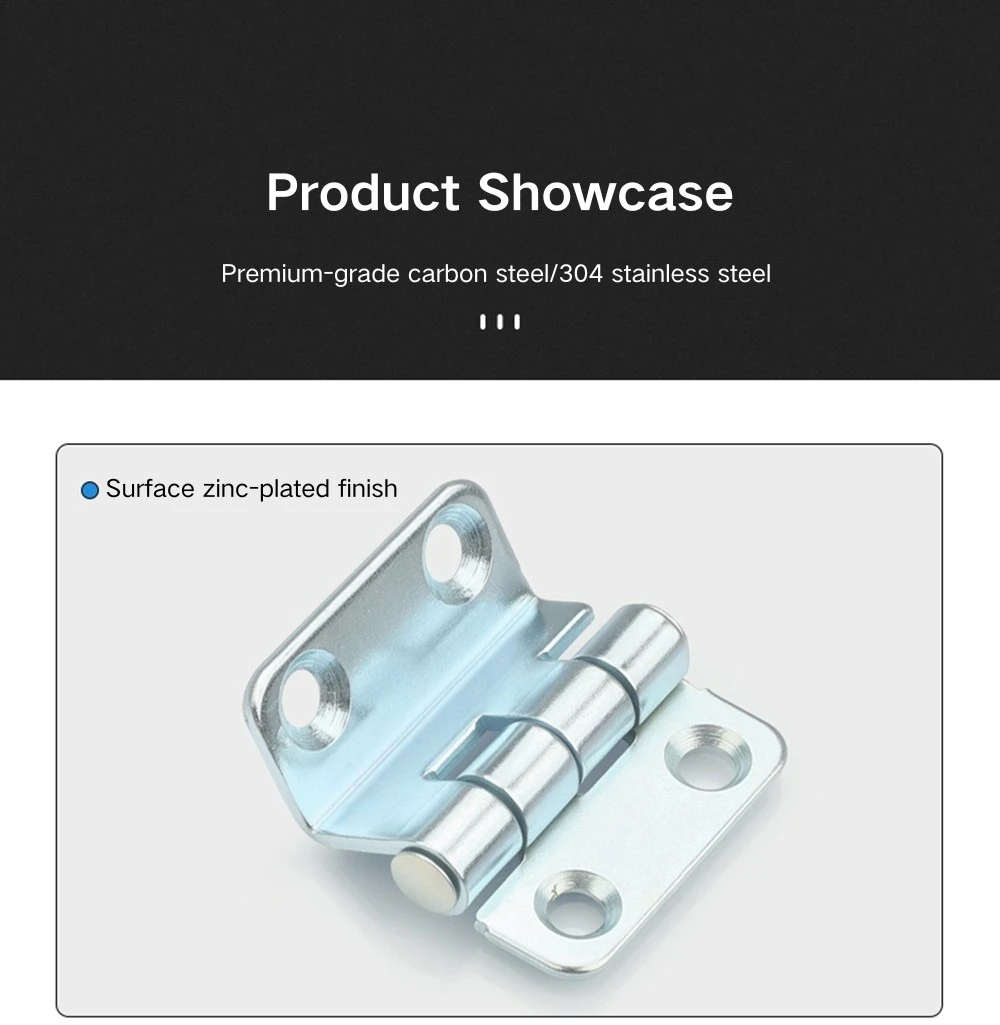

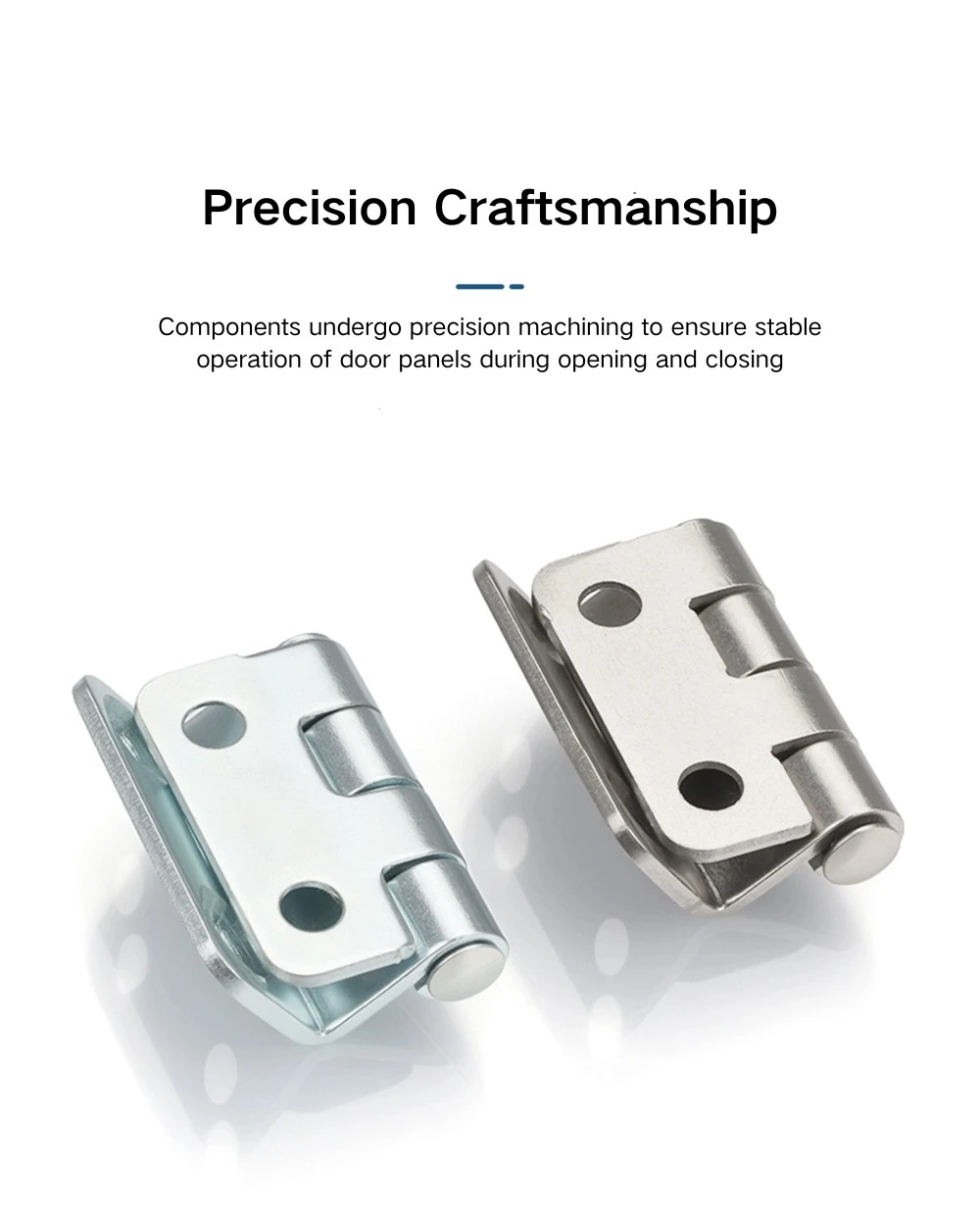

Tečaj s trojnim upogibom za industrijske omare je na voljo v dveh možnostih materiala. Različica iz ogljikovega jekla ima galvaniziran zaključek, ki zagotavlja zaščito pred korozijo za standardna notranja okolja ohišij – razdelilne plošče, nadzorne plošče in omarice za opremo v suhih ali klimatiziranih prostorih. To je pogostejša izbira za splošne aplikacije v industrijskih omarah, kjer so zahteve glede stroškov in korozije zmerne.

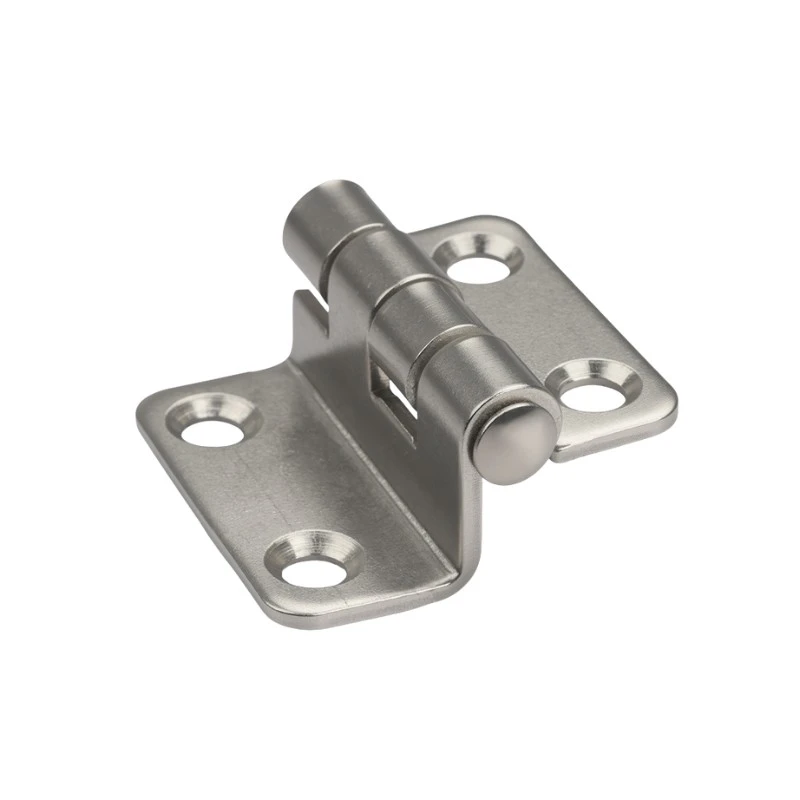

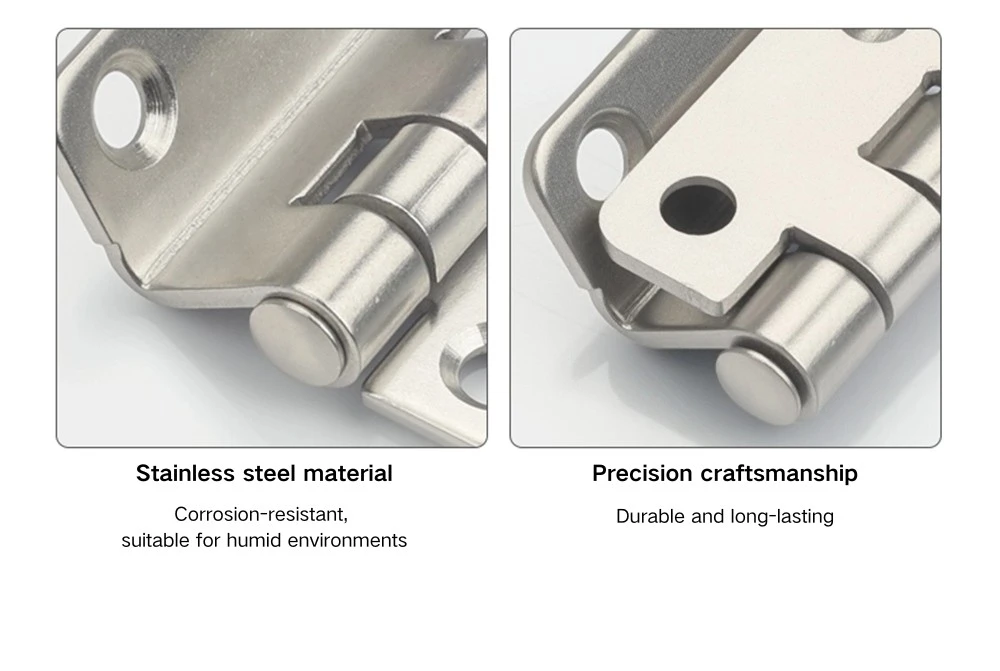

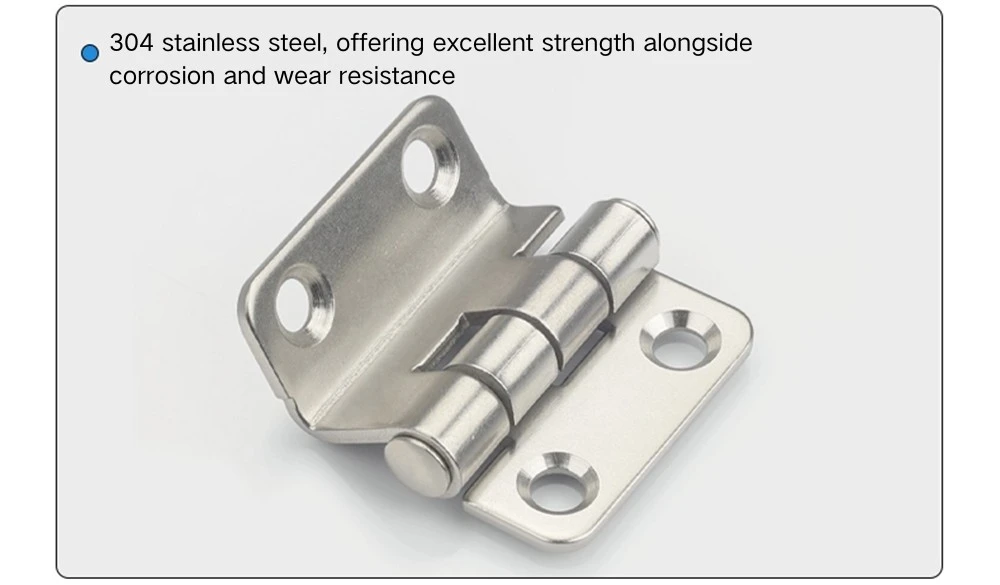

Trojni upogibni tečaj iz nerjavečega jekla 304 za industrijske omare gre skozi vibracijsko poliranje, ki daje dosledno mat površino z vrtenjem delov, da se odstranijo robovi in ​​ostri robovi. To ni brušen ali zrcalni premaz — rezultat je enoten videz z nizkim sijajem, primeren za industrijsko uporabo. Različica iz nerjavečega jekla je prava izbira za ohišja v vlažnih okoljih, namestitev na prostem ali povsod tam, kjer pocinkano ogljikovo jeklo ne bi vzdržalo časa.

Scenariji uporabe

Tečaj s trojnim upogibom za industrijske omare je praktično primeren za vrata električnih razdelilnih plošč, ohišja stikalnih naprav in vrata omaric industrijske opreme, kjer je potreben kompakten tečaj, pritrjen na vijake, z odpiralnim kotom 90°. Majhen odtis se dobro obnese pri lažjih vratih omar in ohišjih, kjer velik tečaj ne bi bil sorazmeren z velikostjo vrat.

Namestitev samo z vijaki na tečajih s trojnim upogibom za industrijske omare je primerna tudi za proizvajalce omar, ki med izdelavo ne varijo tečajev — štiri vgreznjene pritrdilne točke gredo neposredno v vratno ploščo in okvir brez kakršne koli dodatne priprave. Kot odpiranja 90° zadostuje za večino zahtev glede dostopa do panelov, podometni vijaki pa ohranjajo vratno površino čisto, ko je tečaj nameščen.

pogosta vprašanja

V1: Kakšne so mere tečaja CL252?

CL252 je širok 38 mm in visok 37 mm, z razponom členkov 23 mm. Oba lista sta asimetrična — 14,5 mm na eni in 11,5 mm na drugi strani. Premer cevi je Φ5 mm.

V2: Kako je nameščen CL252?

Montaža je samo z vijaki - brez varjenja. Vsako krilo ima dve ugreznjeni luknji Φ5,2 mm (Φ8×90°), kar skupaj daje štiri pritrdilne točke. Vijaki z ravno glavo se po namestitvi poravnajo s površino krila.

V3: Kateri materiali so na voljo?

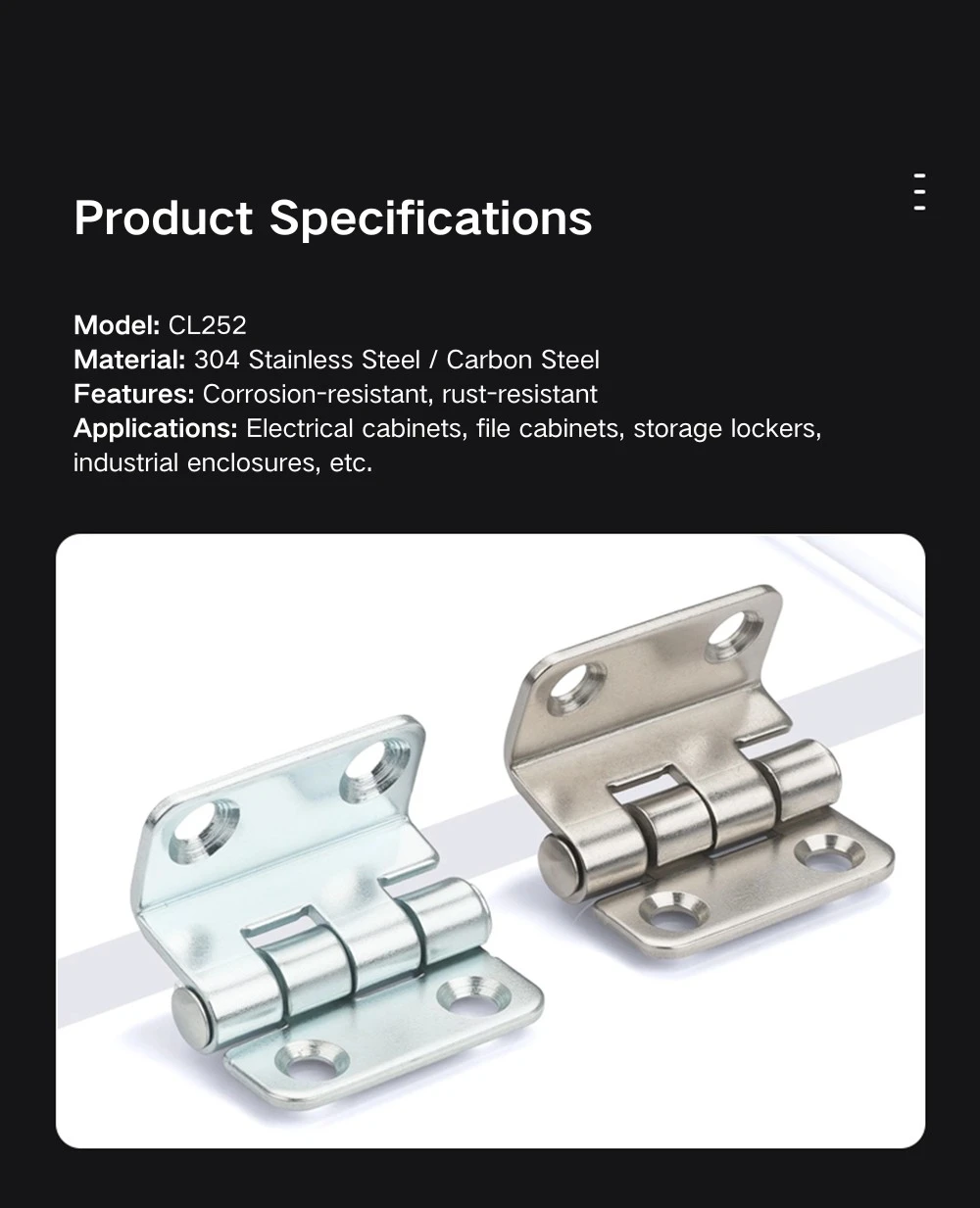

CL252 je na voljo iz pocinkanega ogljikovega jekla in nerjavečega jekla 304 z vibrirajočim poliranjem. Ogljikovo jeklo ustreza notranjim, suhim okoljem; nerjaveče jeklo je boljša izbira za uporabo v vlažnih ali zunanjih prostorih.

V4: Kaj je vibracijsko poliranje?

Vibracijsko poliranje je vrtalni postopek, ki odstrani robove in ostre robove s površine dela, tako da ostane dosleden mat zaključek z nizkim leskom. Ni brušena ali zrcalna. Na različici iz nerjavečega jekla CL252 daje enoten industrijski videz brez odsevnih ali usmerjenih površinskih sledi.

V5: Ali sta oba krila zamenljiva med vrati in okvirjem?

Ne — krila so asimetrična (14,5 mm in 11,5 mm), zato sta širša in ožja stranica fiksni. Prepričajte se, da je tečaj s pravilnim krilom usmerjen proti vratni plošči in okvirju, preden vrtate ali pritrdite.

V6: Za katere vrste omar je primeren CL252?

Tečaj za industrijske omare CL252 se uporablja na vratih električnih razdelilnih plošč, ohišjih stikalnih naprav, vratih krmilnih omaric in splošnih omarah za industrijsko opremo — zlasti tam, kjer je prednost kompakten tečaj, pritrjen na vijake, in zadostuje kot odpiranja 90°.
