Popolnoma skriti tečaji iz nerjavečega jekla

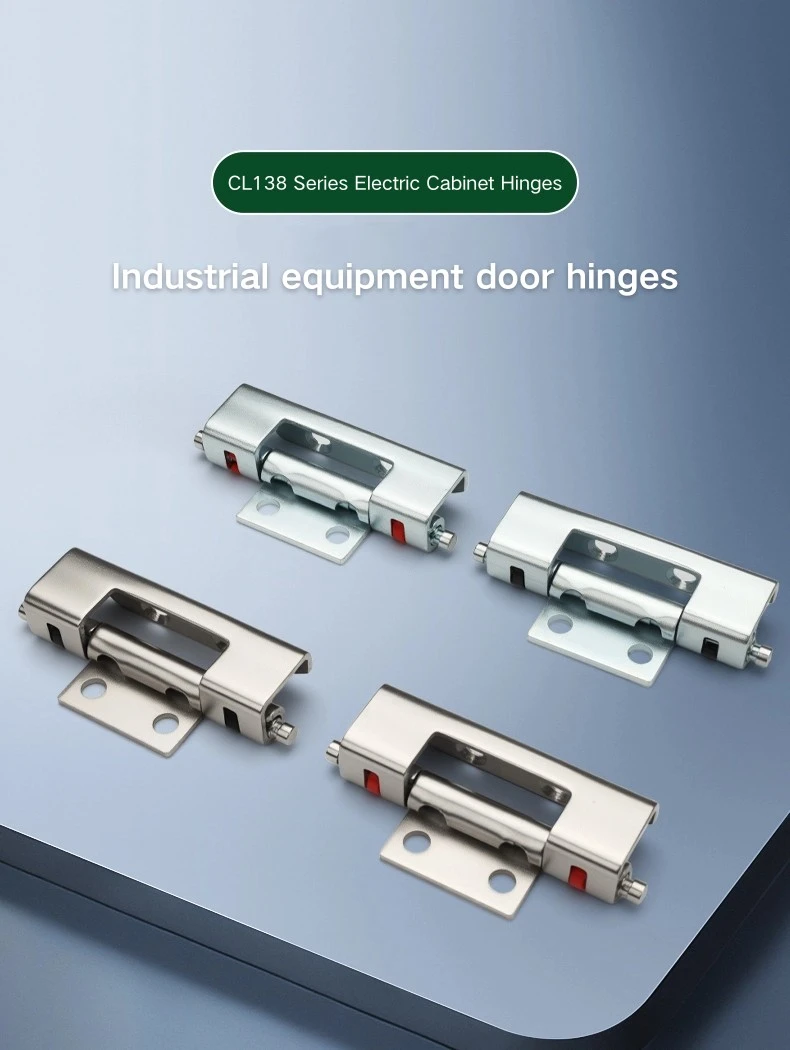

Popolnoma skriti tečaji iz nerjavečega jekla CL138 za tiste veleprodajne nabave skritih tečajev za omare podjetja Yitai Lock pokrivajo štiri različice v dveh materialih in dveh barvah sponk. Različice iz nerjavečega jekla so naravna izbira za ohišja v vlažnih ali korozivnih okoljih, medtem ko možnosti iz ogljikovega jekla dobro delujejo za standardne notranje razdelilne omarice. Barva objemke – črna ali rdeča – je bolj vizualna kot funkcionalna razlika, zato je izbira odvisna od želje ali ujemanja z obstoječo strojno opremo omare.

Zgradba in dimenzije

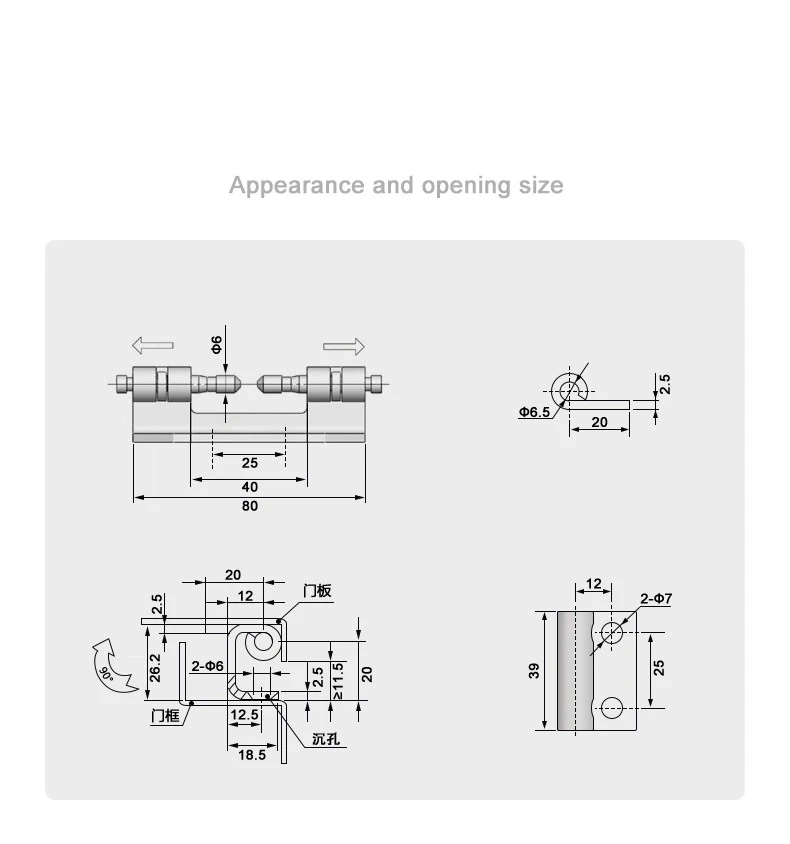

Popolnoma skriti tečaji iz nerjavečega jekla imajo skupno dolžino 80 mm, pri čemer telo tečaja poteka 40 mm in 25 mm notranji razpon med obema koncema cevi. Premer cevi je Φ6 mm, oba dela cevi pa segata navzven od sredinskega telesa, kar daje tečaju značilen profil ročice. Sklop objemke sedi na koncih cevi in ​​je tisto, kar drži tečaj v stiku s kanalom okvirja vrat.

Montažna plošča popolnoma skritega tečaja iz nerjavečega jekla meri 39 mm v višino in 25 mm v širino, z dvema Φ7 mm montažnima luknjama, razmaknjenima 12 mm od roba. Stran okvirja kaže skupno globino 18,5 mm z 12,5 mm osnovo, dvema luknjama za sod Φ6 mm in ugreznjeno vdolbino ≥11,5 mm. Vpenjalni zatič Φ6,5 mm sedi 2,5 mm nad sprednjo stranjo lista z 20 mm dolžino vpetja.

Namestitev in montaža

Popolnoma skriti tečaji iz nerjavečega jekla so nameščeni z varjenjem — montažna plošča je privarjena na vratno ploščo, telo tečaja pa se med montažo prilega kanalu okvirja. Odpiranje 90° pomeni, da se vrata zasukajo pod pravim kotom od prednje strani omare, kar pokriva standardne zahteve glede dostopa za večino konfiguracij razdelilnih in krmilnih omar.

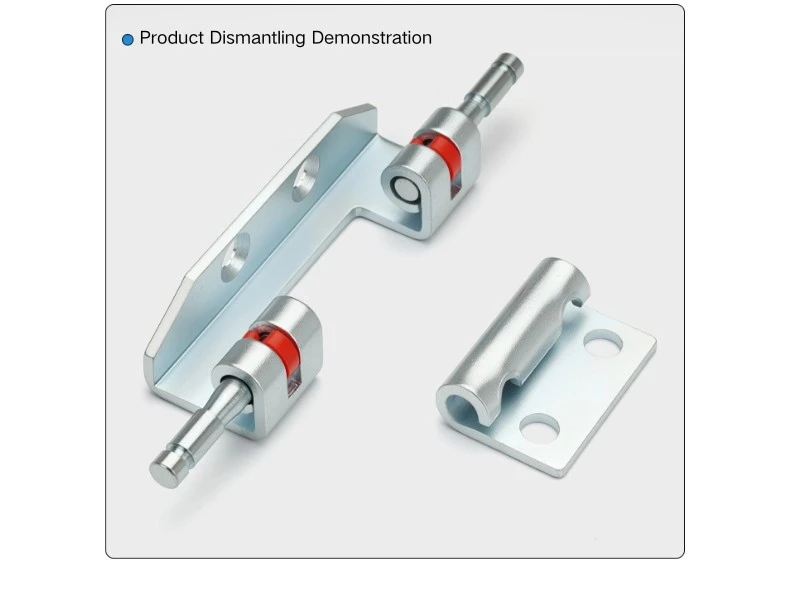

Ko je popolnoma skrit tečaj iz nerjavečega jekla privarjen, sedi vdolbino v profil okvirja, tako da sta cev in objemka skrita od zunaj. Spojni mehanizem na vsakem koncu cevi zaklene tečaj v kanal okvirja in ga je mogoče sprostiti za odstranitev vrat, ko je to potrebno. Ta skriti vklop je tudi tisto, zaradi česar je tečaj združljiv s sistemi okvirja omar Rittal, kjer geometrija kanala ustreza tej vrsti vgradne montaže tečaja.

Možnosti materiala in sponk

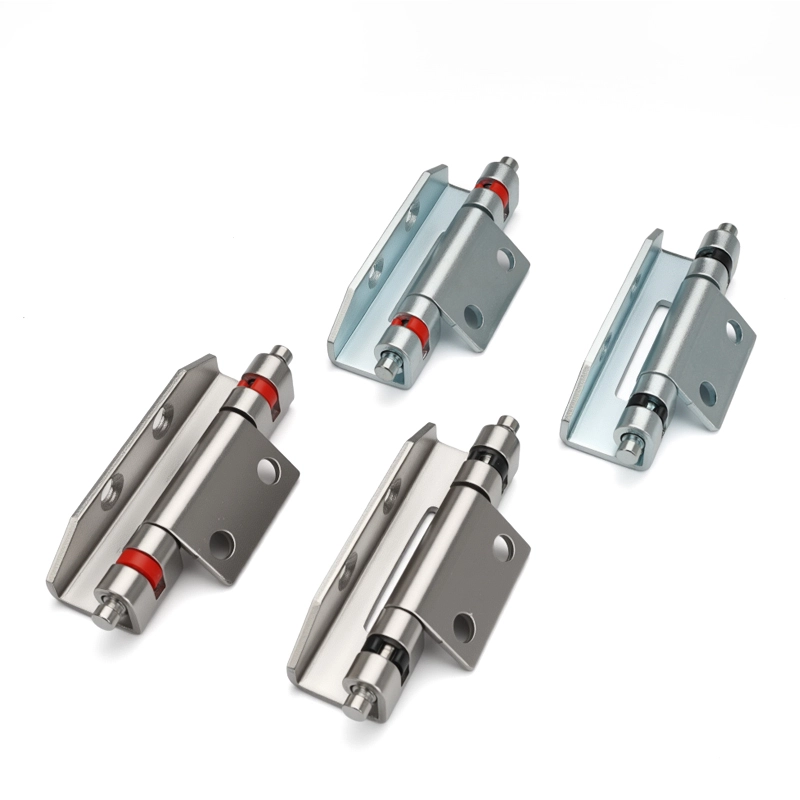

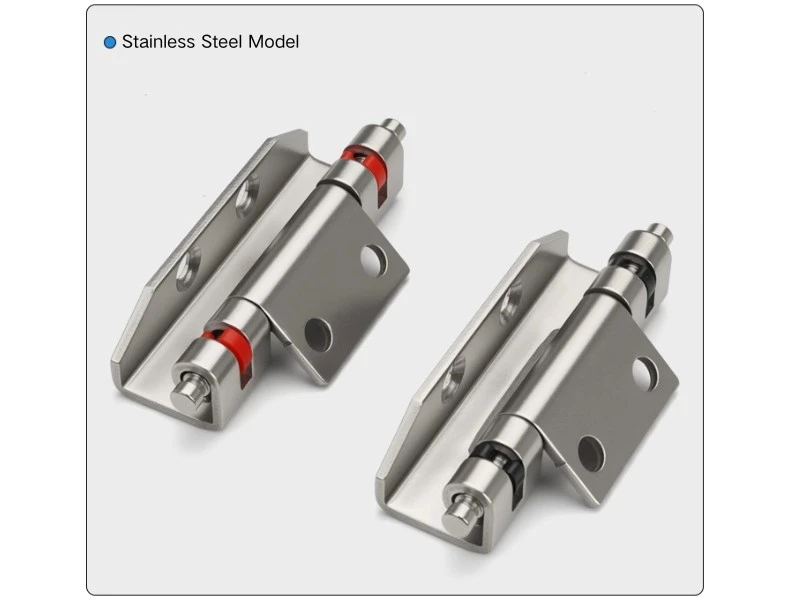

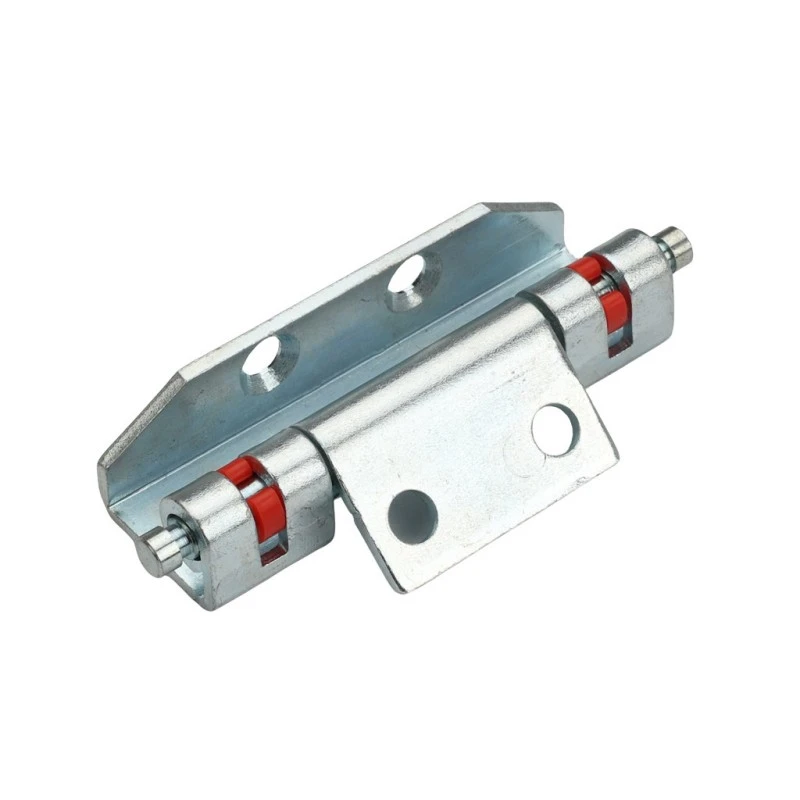

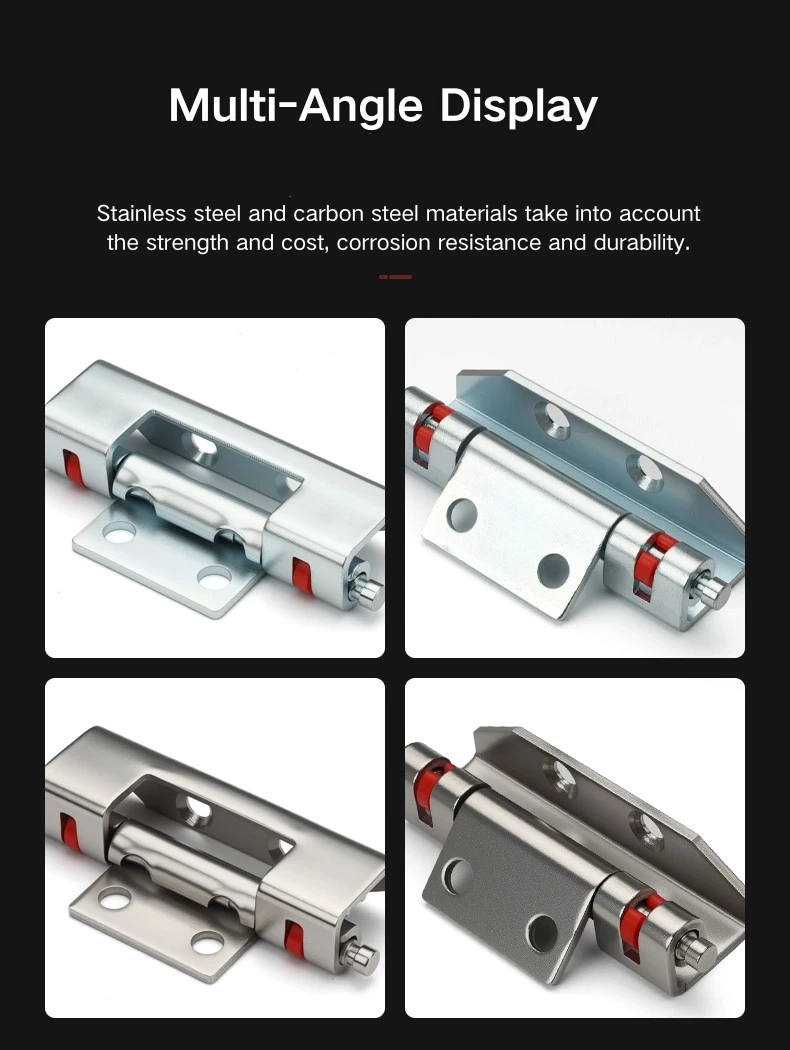

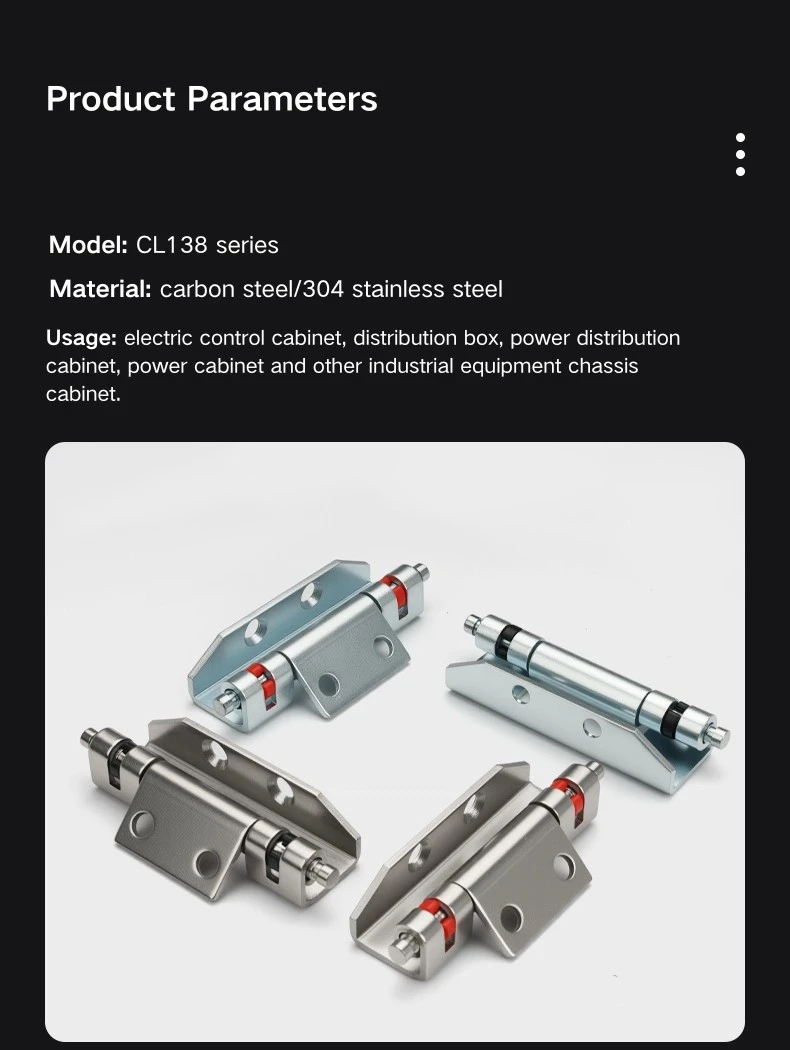

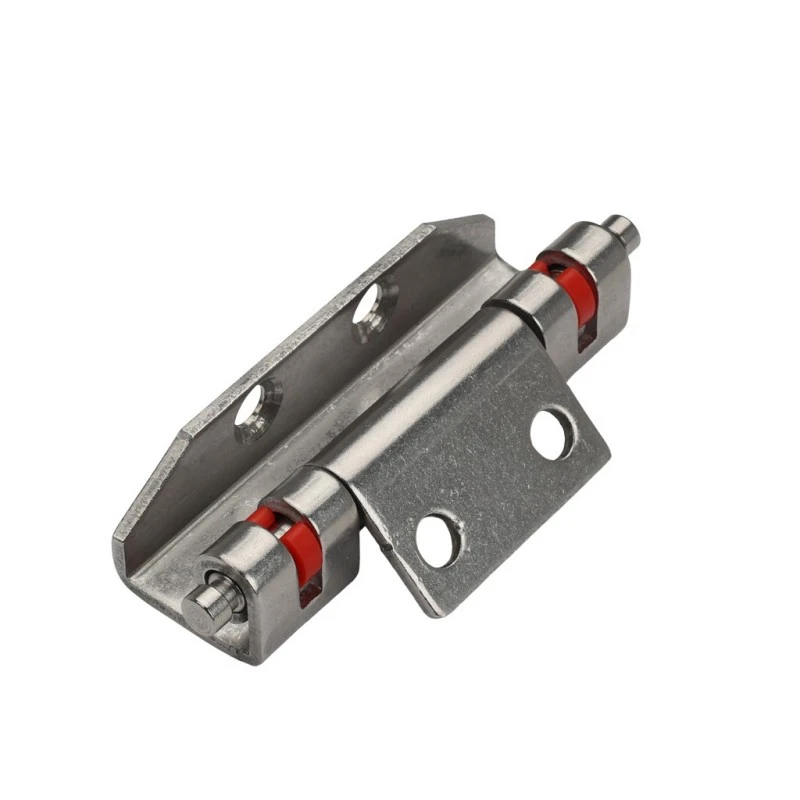

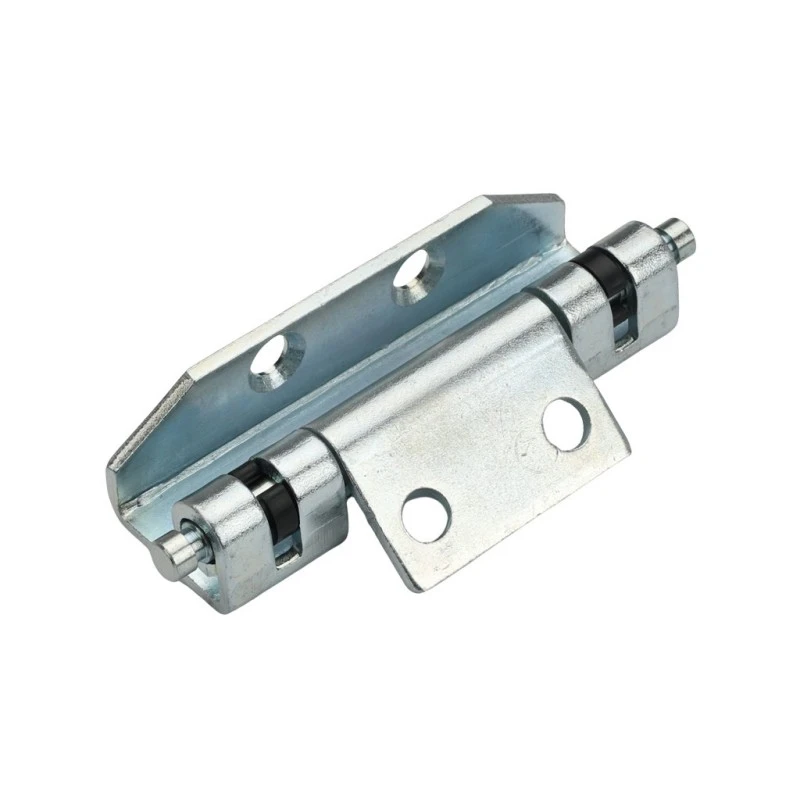

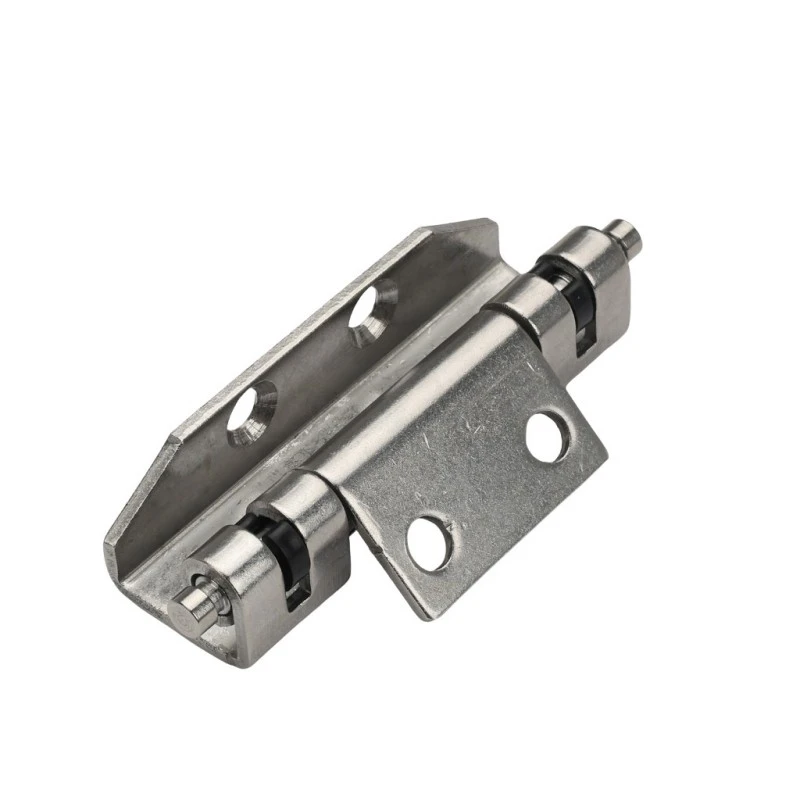

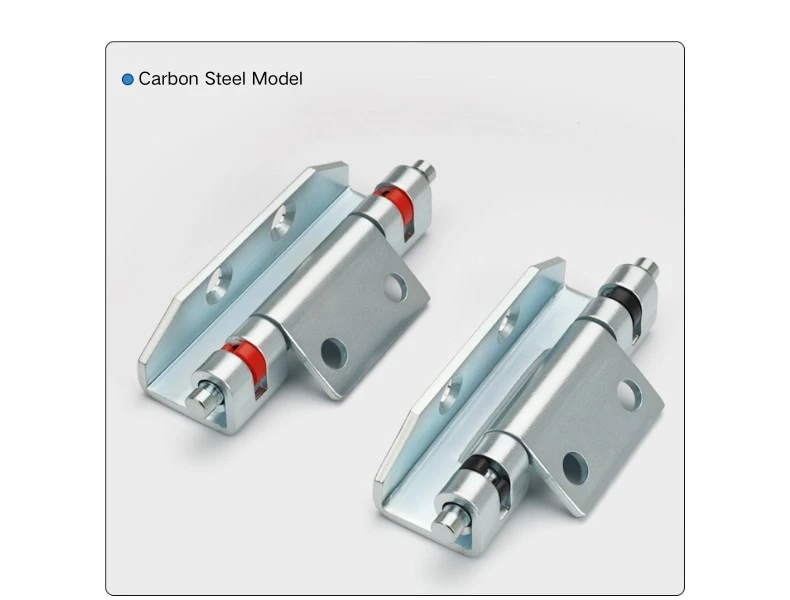

Popolnoma skriti tečaji iz nerjavečega jekla so na voljo v ogljikovem jeklu in nerjavečem jeklu, s črno ali rdečo barvo sponke v obeh materialih – skupaj štiri različice. Različica iz nerjavečega jekla je boljša za ohišja v vlažnih prostorih, zunanjih instalacijah ali okoljih, kjer je odpornost proti koroziji sčasoma pomembna. Ogljikovo jeklo je primerno za uporabo v suhih notranjih omarah, kjer so zahteve glede končne obdelave bolj standardne.

Barva objemke na popolnoma skritem tečaju iz nerjavečega jekla – črna ali rdeča – je kozmetična razlika brez razlike v materialu ali nosilnosti med obema. Rdeče objemke se včasih uporabljajo kot vizualni indikator na določenih linijah omar ali za razlikovanje položajev tečajev na ohišjih z več vrati; črne spone so pogostejše privzete. V vsakem primeru je zmogljivost enaka.

Scenariji uporabe

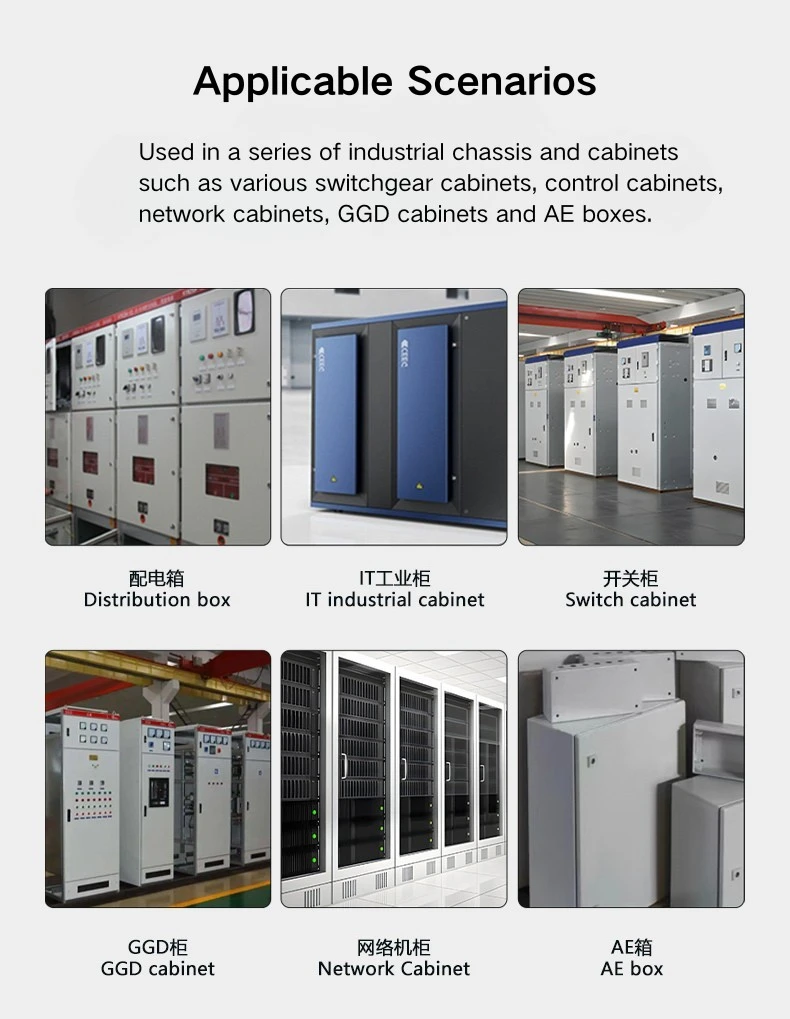

Popolnoma skriti tečaji iz nerjavečega jekla se uporabljajo na razdelilnih omaricah, ohišjih krmilne opreme in stikalnih ploščah, kjer je potrebna poravnana zunanja stran vrat brez strojne opreme. Popolnoma skrit profil ohranja tečaj izven vidnega polja, ko so vrata zaprta, kar ustreza omaram, nameščenim na vidnih lokacijah – strežniške sobe, kontrolne sobe ali javni uporabni prostori –, kjer bi bila izpostavljena strojna oprema tečajev videti neprimerna.

Zaradi združljivosti z okvirji omaric Rittal so popolnoma skriti tečaji iz nerjavečega jekla enostavna vgradna možnost za proizvajalce ali integratorje, ki že delajo s tem sistemom okvirjev. Različica iz nerjavečega jekla izpolnjuje zahteve glede korozije zunanjih ohišij ali ohišij z visoko vlažnostjo, možnost iz ogljikovega jekla pa pokriva večino standardnih notranjih razdelilnih omaric, kjer so stroški in okoljski pogoji zmerni.

pogosta vprašanja

V1: Katere različice so na voljo za CL138?

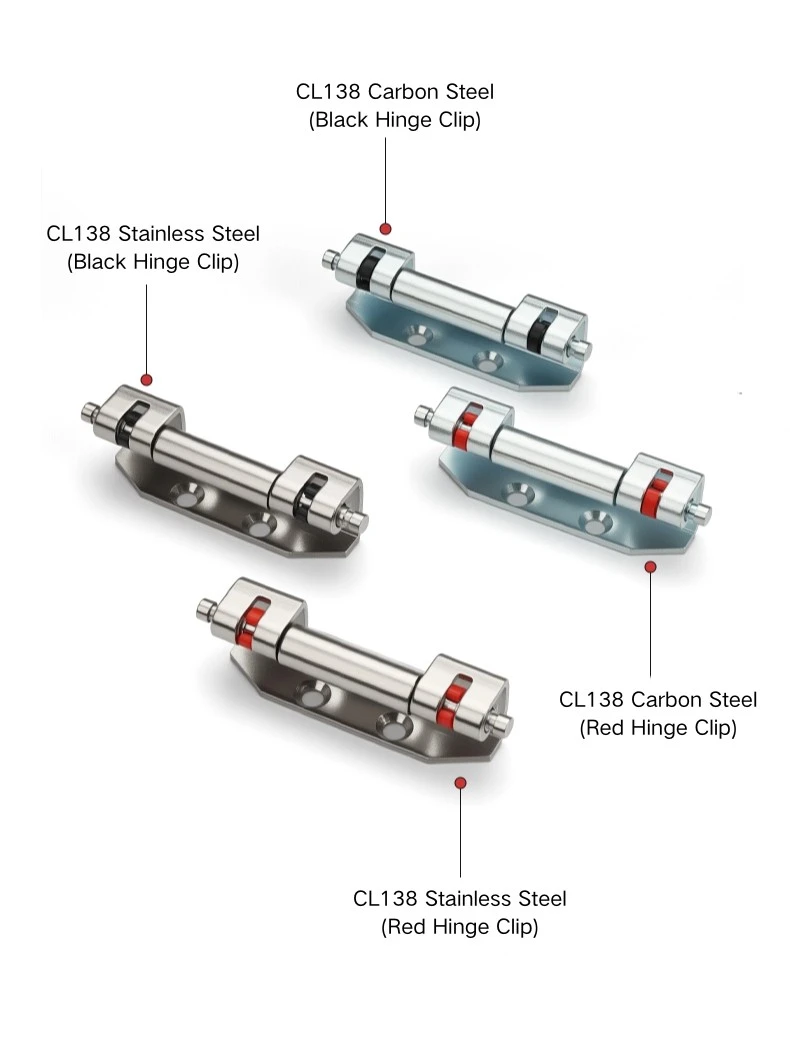

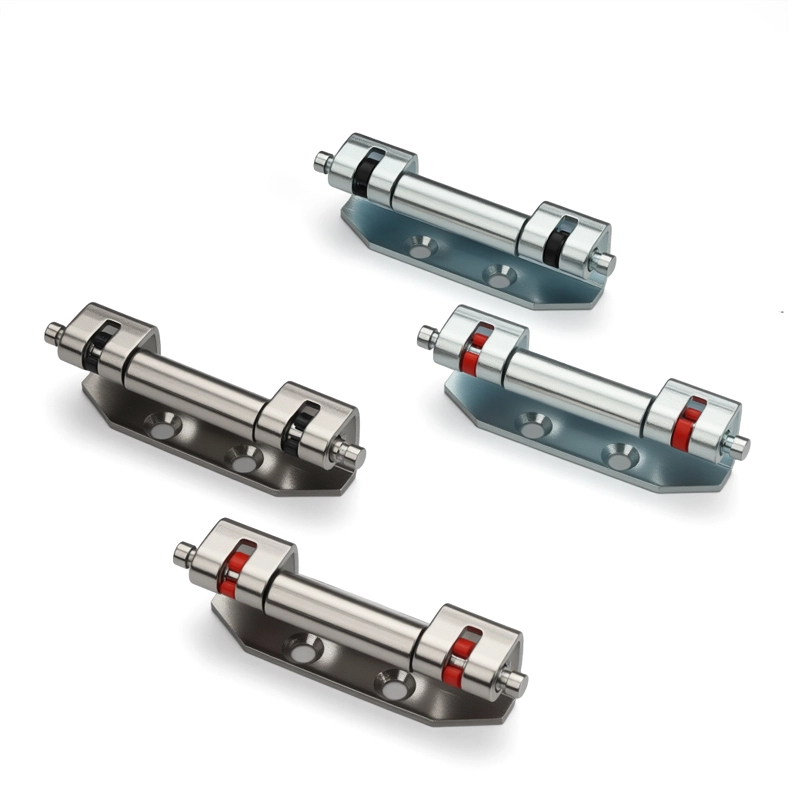

CL138 je na voljo v štirih različicah: ogljikovo jeklo s črno objemko, ogljikovo jeklo z rdečo objemko, nerjavno jeklo s črno objemko in nerjavno jeklo z rdečo objemko. Barva objemke je le kozmetična — med črno in rdečo ni funkcionalne razlike.

V2: Kakšen je kot odpiranja CL138?

Skriti tečaj CL138 se odpira do 90°, kar pokriva standardne zahteve glede dostopa do vrat razdelilnih omar in krmilnih ohišij.

V3: Kako je nameščen CL138?

CL138 je privarjen — montažna plošča je med izdelavo omare privarjena na vratno ploščo, telo tečaja pa se prilega kanalu okvirja. Za ta model ni možnosti pritrditve z vijaki.

V4: Ali je CL138 združljiv z omarami Rittal?

Da, podometni tečaj CL138 je združljiv z okvirji omar Rittal. Geometrija vpetja kanala tečaja ustreza profilu okvirja Rittal.

V5: Kaj označujejo barve objemk?

Črne in rdeče objemke so samo barvne različice — material in nosilnost sta enaka za obe. Rdeča se včasih uporablja kot vizualni indikator za razlikovanje položajev tečajev ali linij omare; črna je pogostejša privzeta izbira.

V6: Kakšen material naj izberem za zunanja ohišja?

Različica CL138 iz nerjavečega jekla je prava izbira za zunanja ohišja, vlažna okolja ali instalacije, kjer je odpornost proti koroziji dolgoročna zahteva. Ogljikovo jeklo ustreza standardnim aplikacijam v notranjih razdelilnih omarah.
