90-stopinjski upogibni tečaj omarice

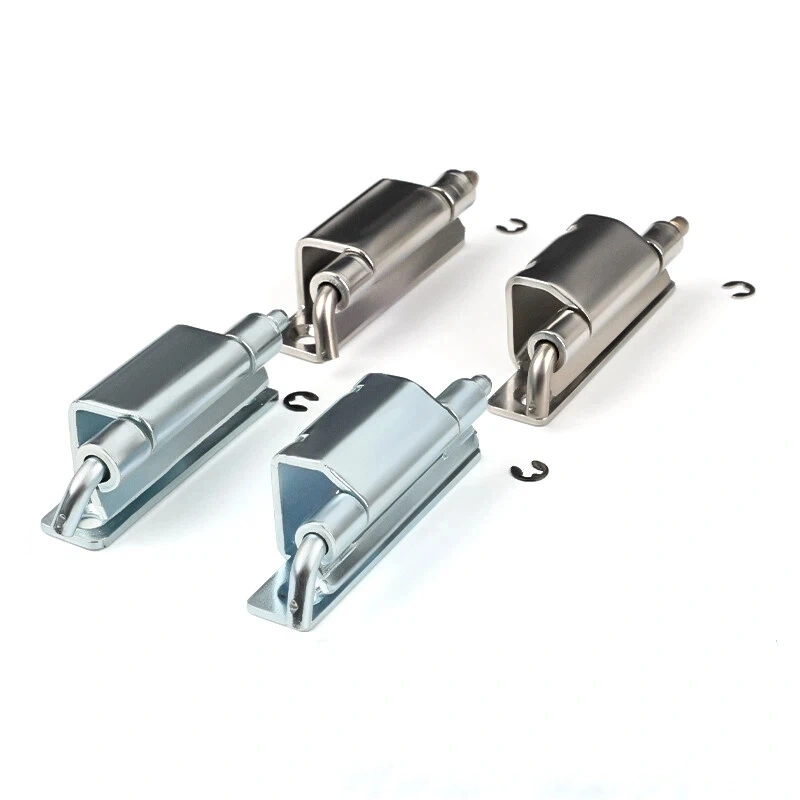

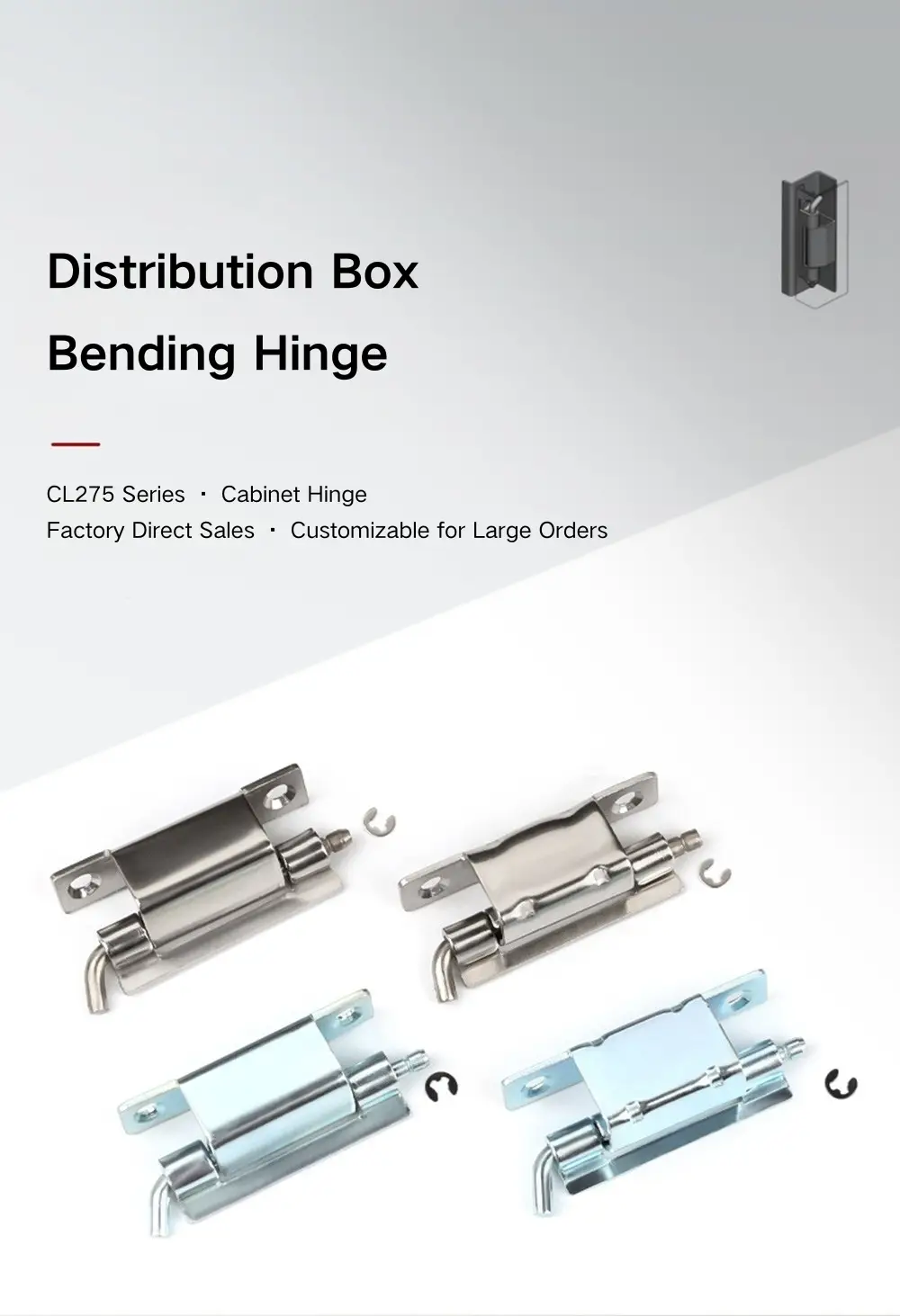

Za kupce, ki nabavljajo skrite tečaje ohišij pri Yitai Lock, serija CL275 za omarice z 90-stopinjskim upogibanjem pokriva dva kota odpiranja pri svojih treh modelih – 120° pri CL275-1 in 90° pri CL275-2 in CL275-3. CL275-2 in CL275-3 imata enak vodoravni odtis, vendar se razlikujeta po stranskih dimenzijah, tako da je izbira med njima odvisna od specifične vratne plošče in geometrije okvirja vašega ohišja. Vsi trije uporabljajo cev Φ5 mm z odprtim zadrževalnim obročem Φ4 za zadrževanje zatiča.

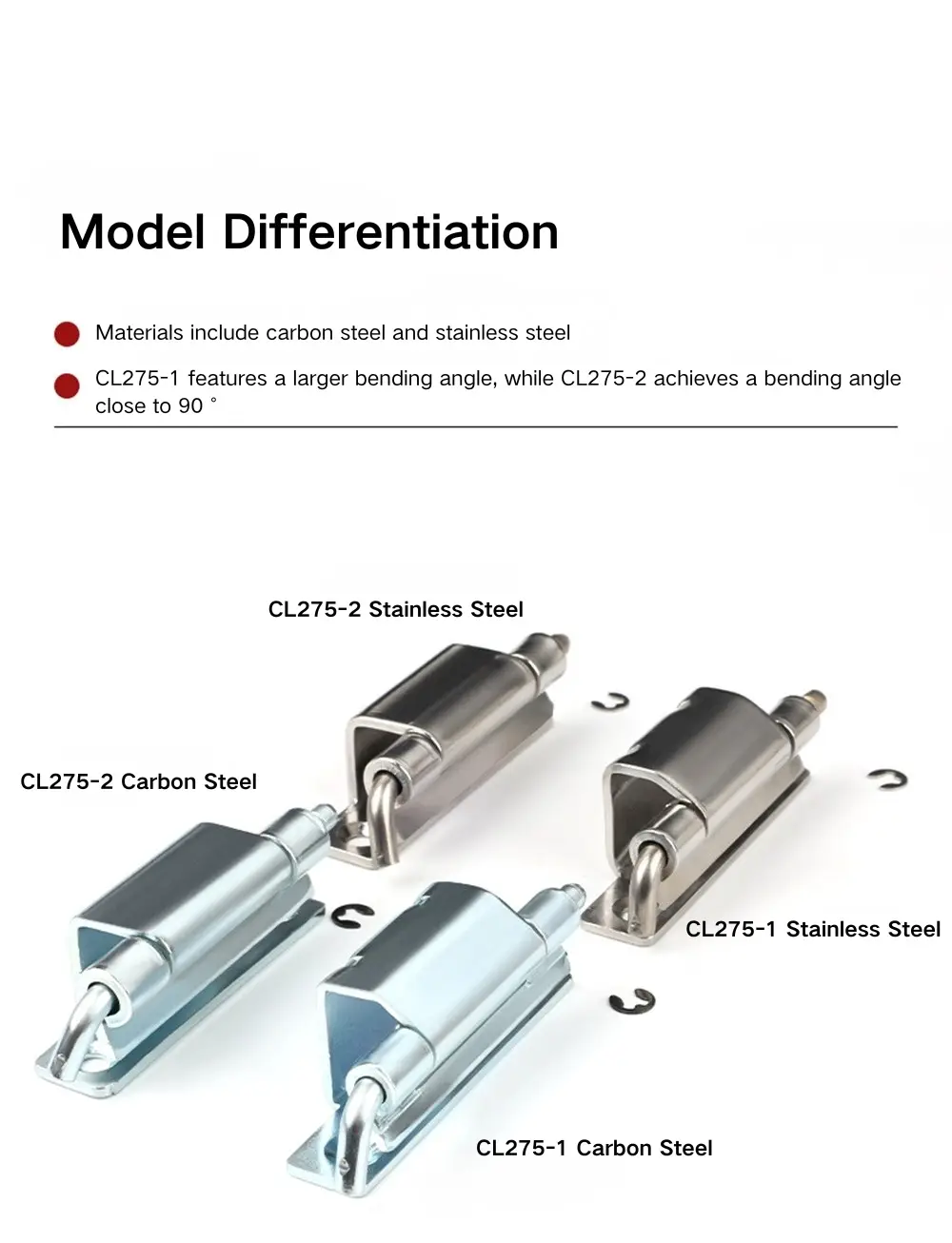

Možnosti in dimenzije modela

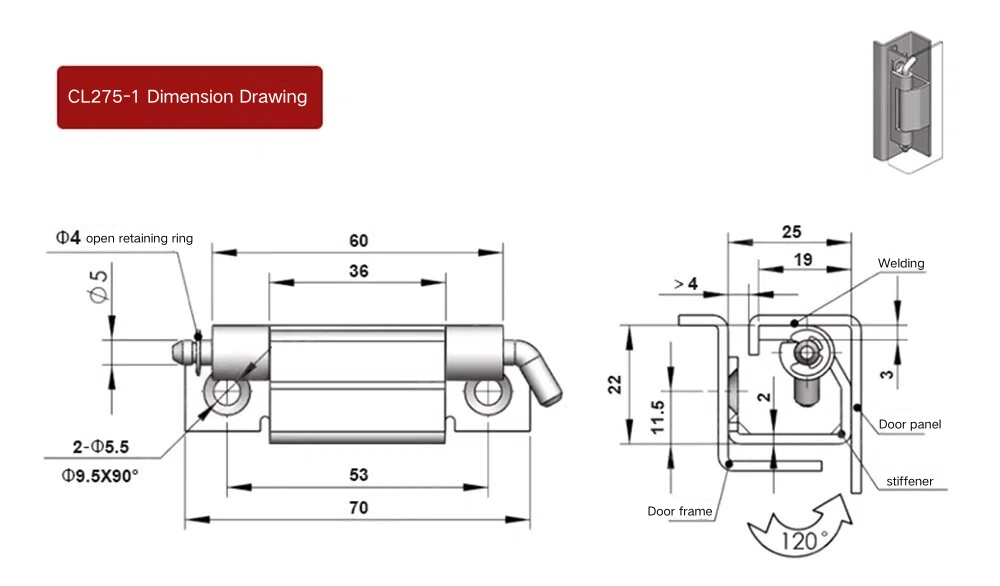

90-stopinjski upogibni tečaj omarice CL275-1 je največji model s skupno dolžino 70 mm in telesom tečaja 60 mm. Notranji razpon med pritrdilnimi krili je 53 mm, premer cevi je Φ5 mm, obe pritrdilni luknji pa Φ5,5 mm z ugrezom Φ9,5×90°. CL275-1 se odpre do 120°, zaradi česar je prava izbira, kjer je potrebna širša nihajna vrata.

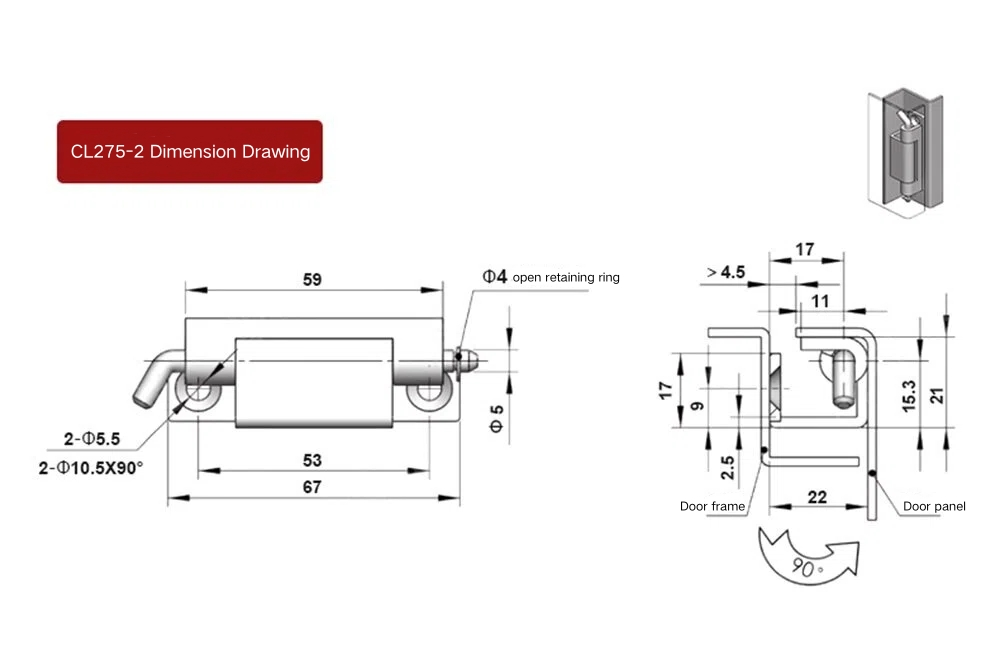

CL275-2 in CL275-3 se odpreta do 90° in imata skupen notranji razpon 53 mm ter cev Φ5 mm, vendar se razlikujeta po skupnih dimenzijah in konfiguracijah lukenj. CL275-2 ima skupno dolžino 67 mm z ohišjem 59 mm in uporablja dve luknji Φ5,5 mm poleg dveh lukenj za grezilo Φ10,5×90°. CL275-3 ima 60 mm ohišje in skupno dolžino 67 mm z dvema pritrditvenima luknjama Φ5,2 mm. Stranski profil CL275-3 se prav tako razlikuje od CL275-2, z globino vpetja vratnega okvirja 19,3 mm in skupno stransko višino 20,2 mm — podrobnosti, ki so pomembne pri nameščanju 90-stopinjskega upogibnega tečaja omarice v določen kanal okvirja.

Struktura in namestitev

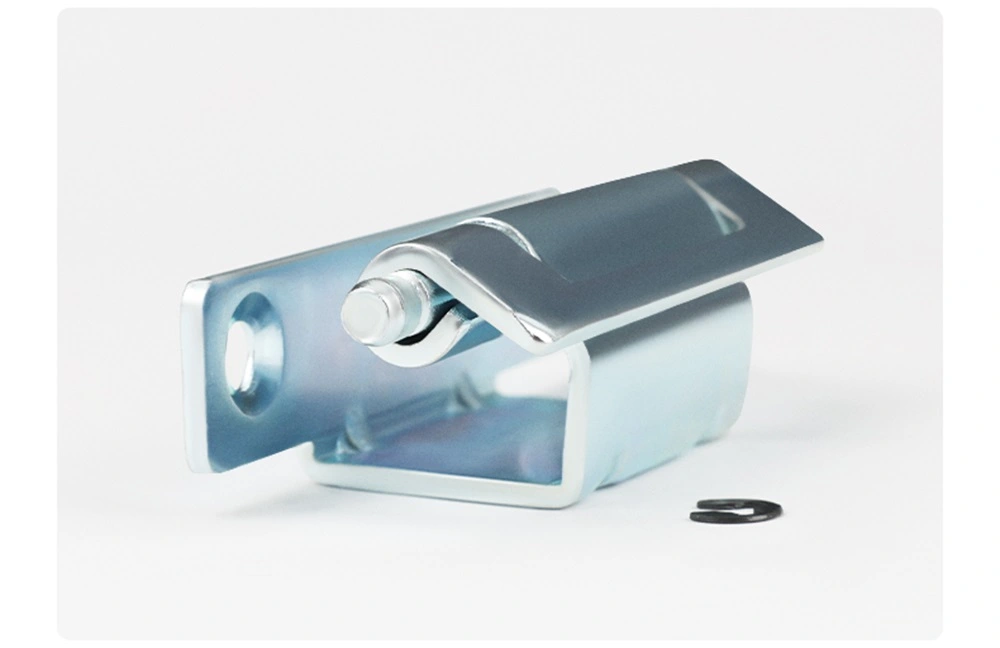

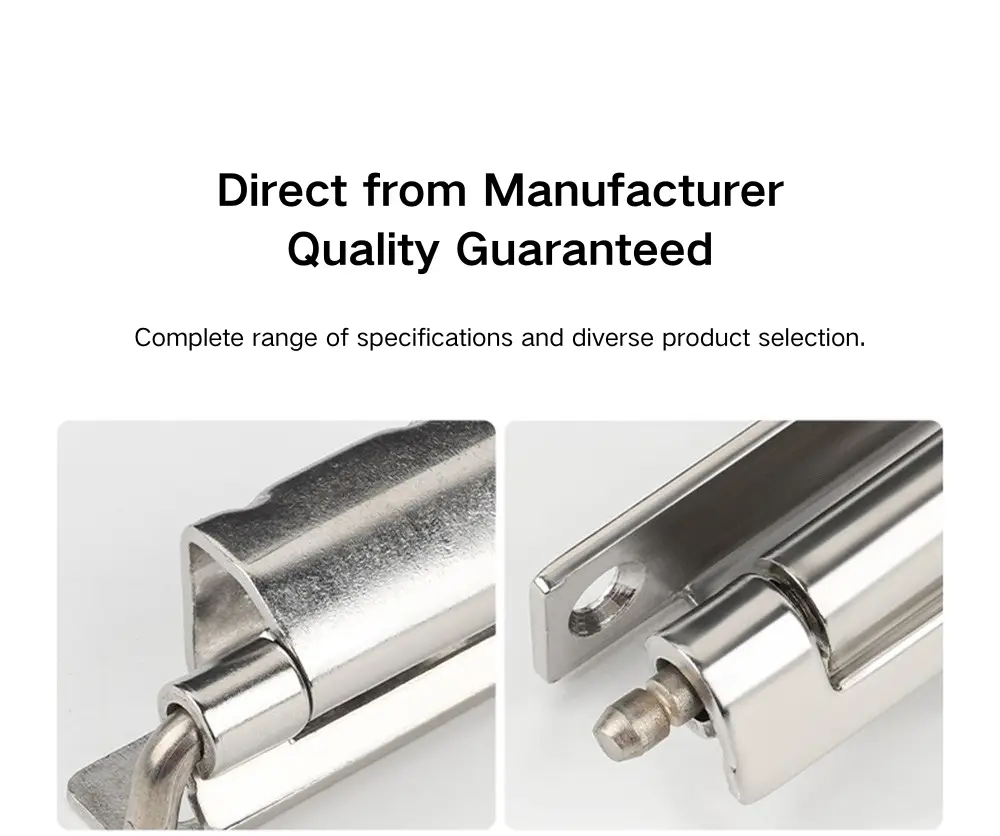

Vsi trije modeli 90-stopinjskega tečaja omarice so nameščeni z varjenjem. Zasnova upognjenega krila pomeni, da je ena stran tečajev nameščena ob notranji strani vratnega okvirja, druga pa proti vratni plošči, pri čemer je tečaj tečaja vdolbljen v profil okvirja in ne na sprednjo stran omare. To skrito pozicioniranje je tisto, kar CL275 loči od standardnega površinsko nameščenega tečaja.

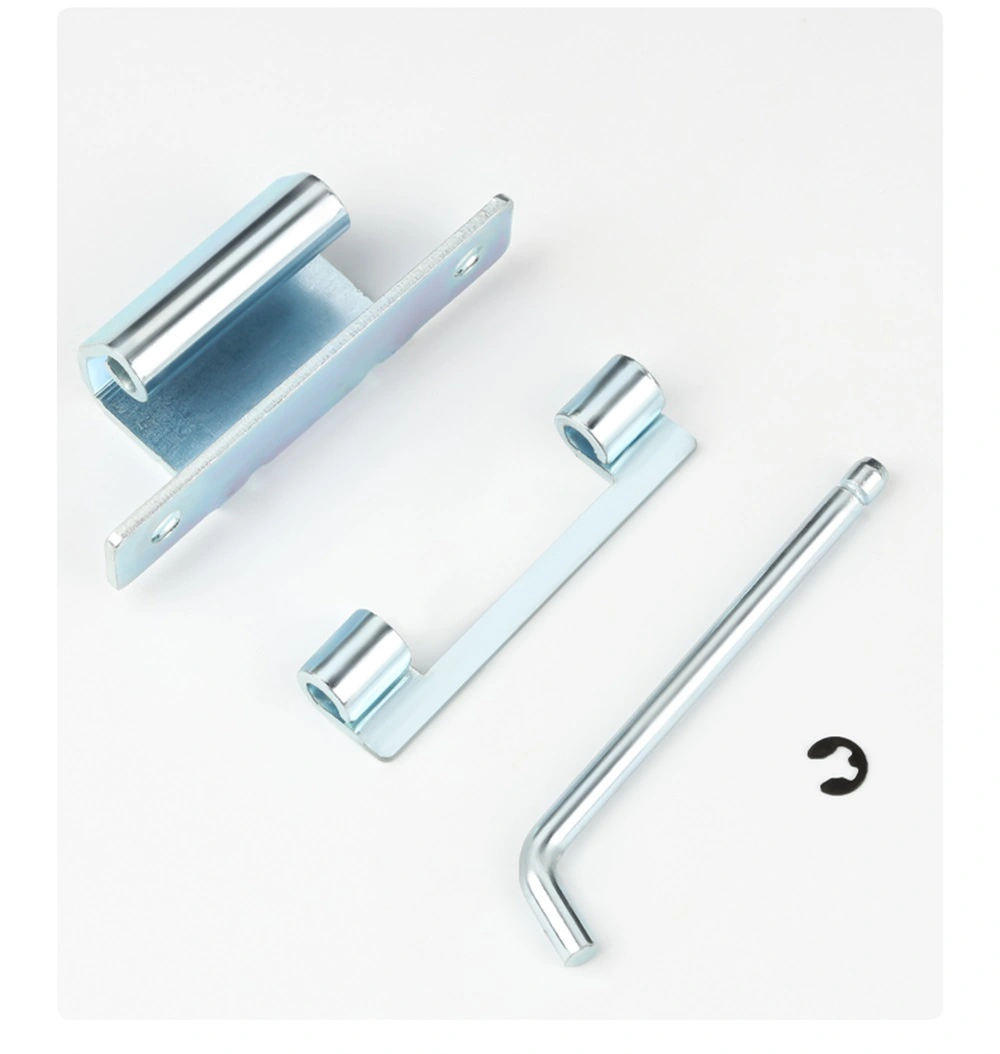

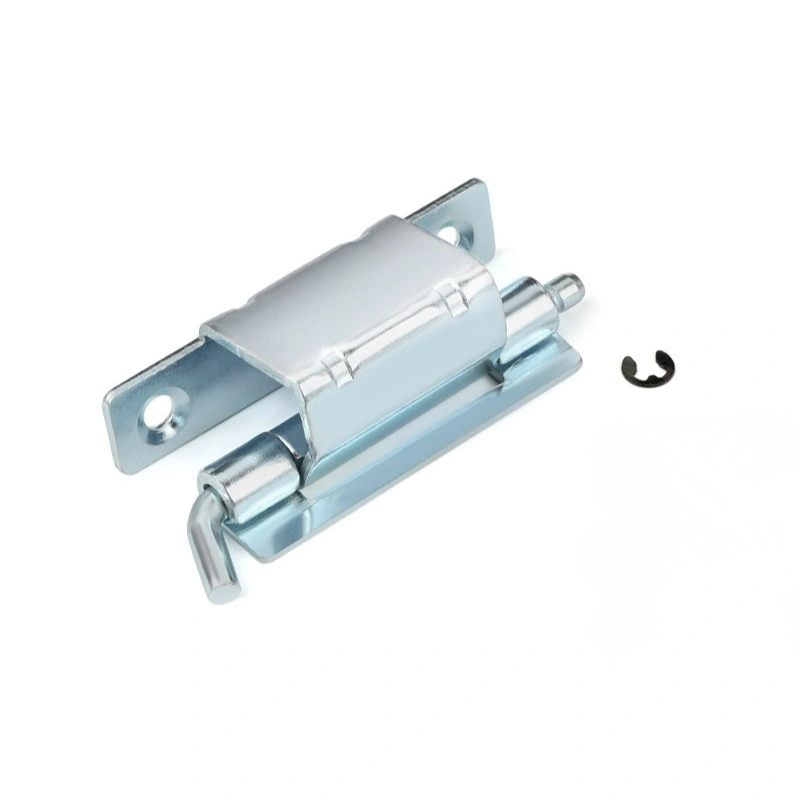

90-stopinjski upogibni tečaj omarice uporablja odprt zadrževalni obroč Φ4 na vseh treh modelih, da zatič ostane na mestu med delovanjem. Vratno krilo lahko odstranite tako, da sprostite zadrževalni obroč in povlečete zatič – orodje ni potrebno – kar je uporabno za omare, ki potrebujejo občasno odstranitev vrat za notranji dostop ali vzdrževanje. Varjena montaža ohranja fiksno krilo trajno zasidrano na okvirju, tako da večkratna odstranitev vrat ne vpliva na montažo.

Material in površinska obdelava

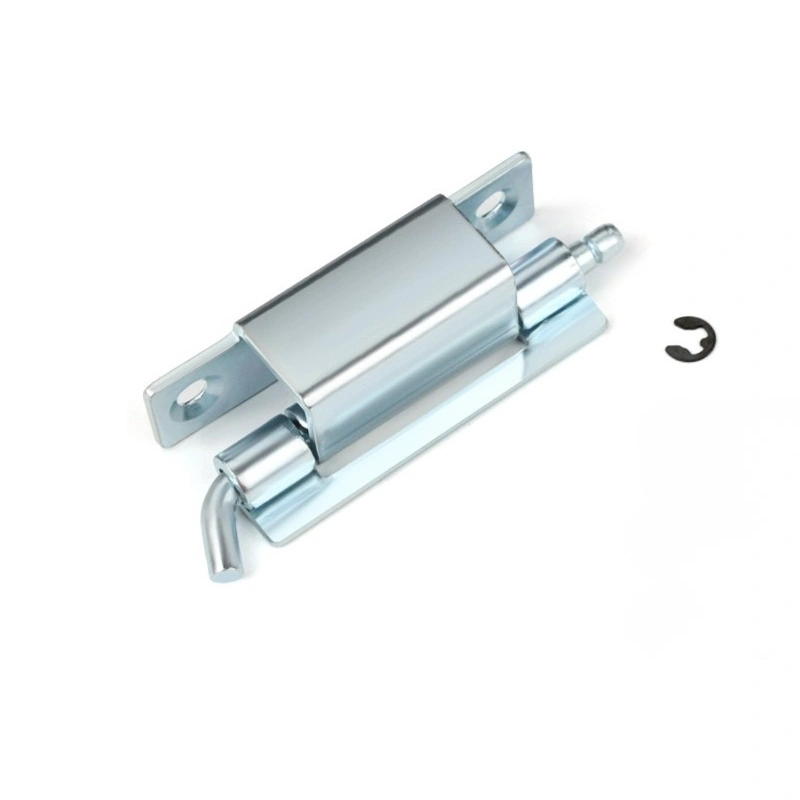

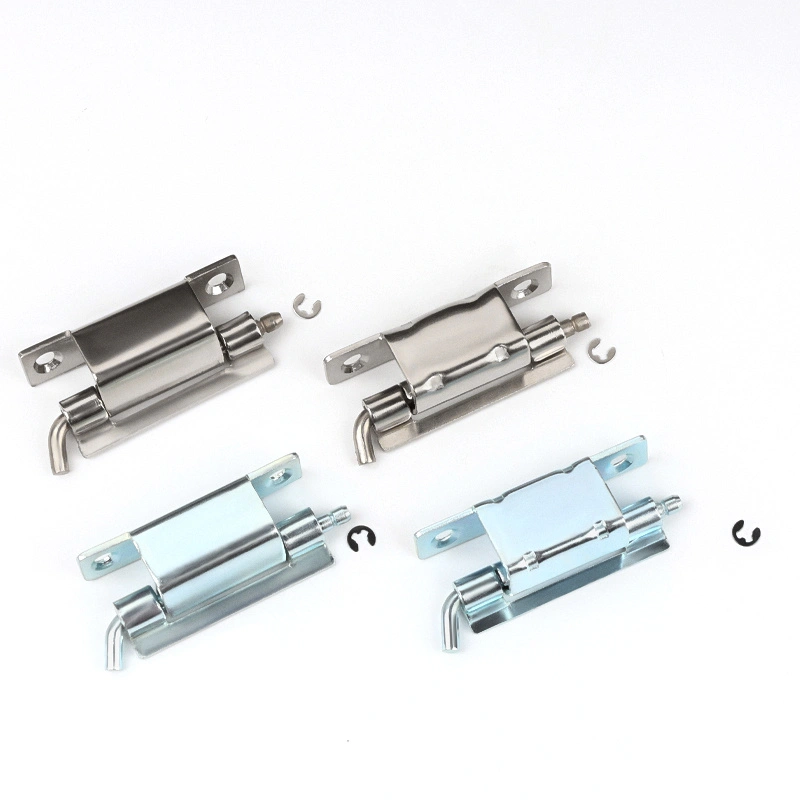

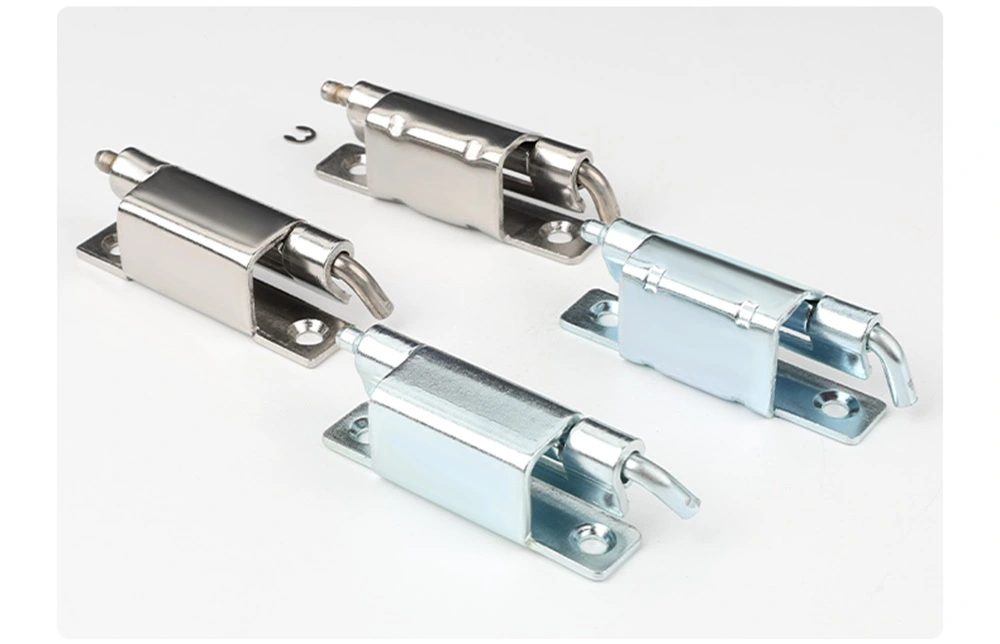

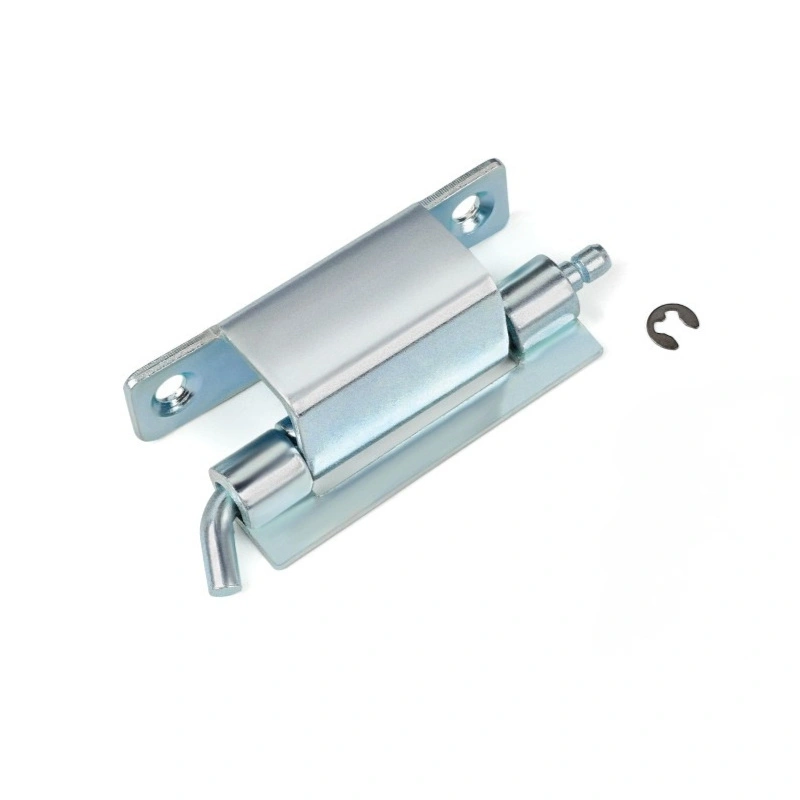

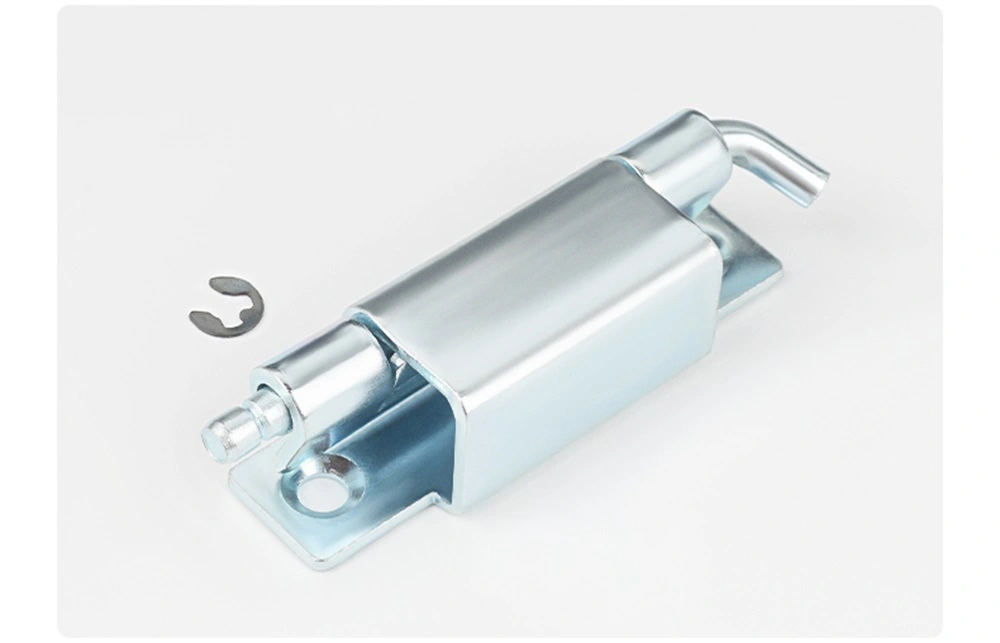

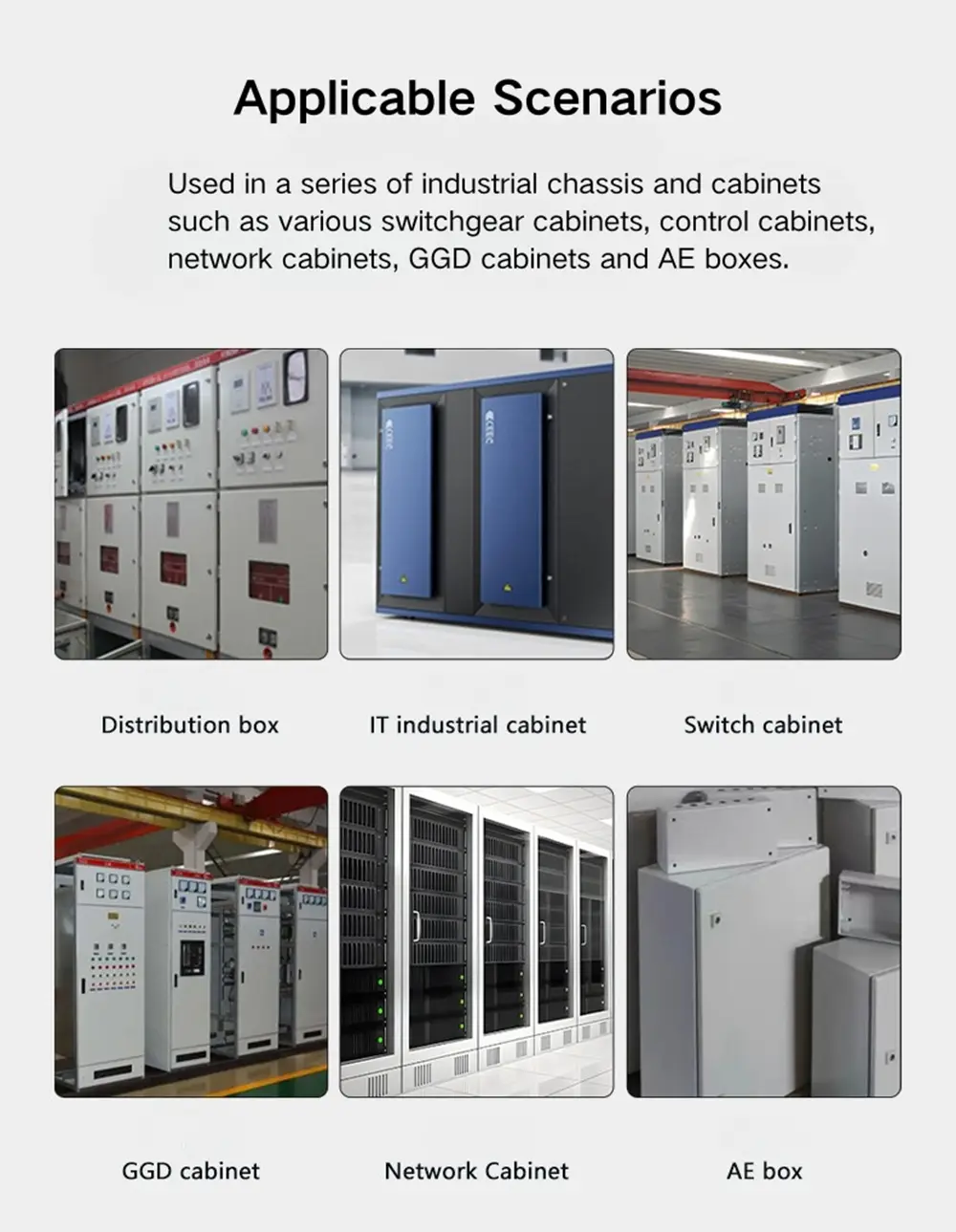

90-stopinjski upogibni tečaj omarice je na voljo iz pocinkanega ogljikovega jekla in nerjavečega jekla 304. Različica iz ogljikovega jekla ima pocinkano prevleko, ki zagotavlja ustrezno zaščito pred korozijo za notranja ohišja v suhem ali podnebno nadzorovanem okolju. Je standardna izbira za večino električnih omaric in razdelilnih omaric, kjer je namestitev v zaprtih prostorih in vlaga ni dejavnik.

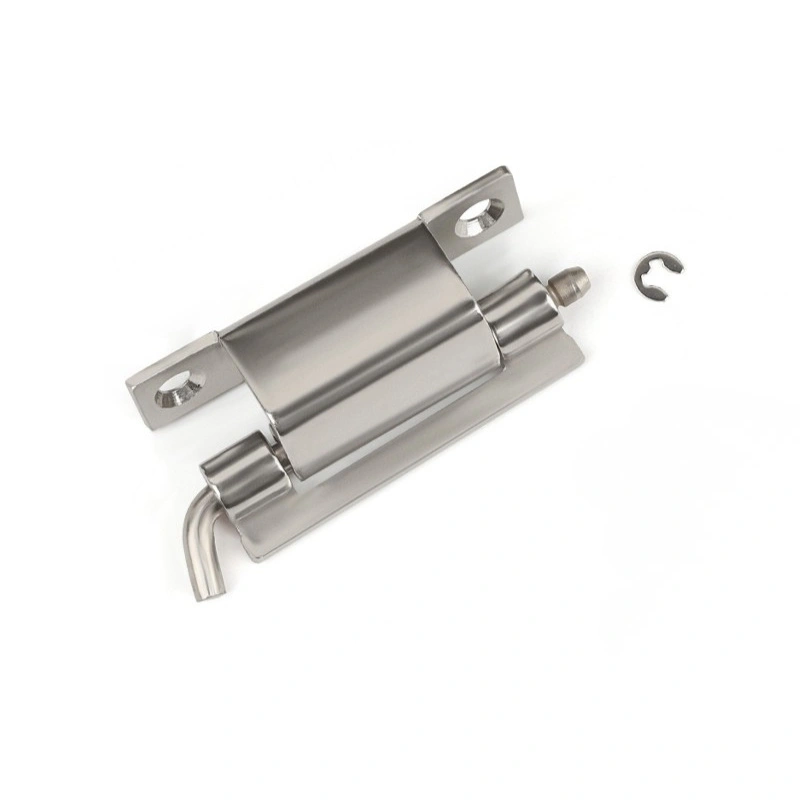

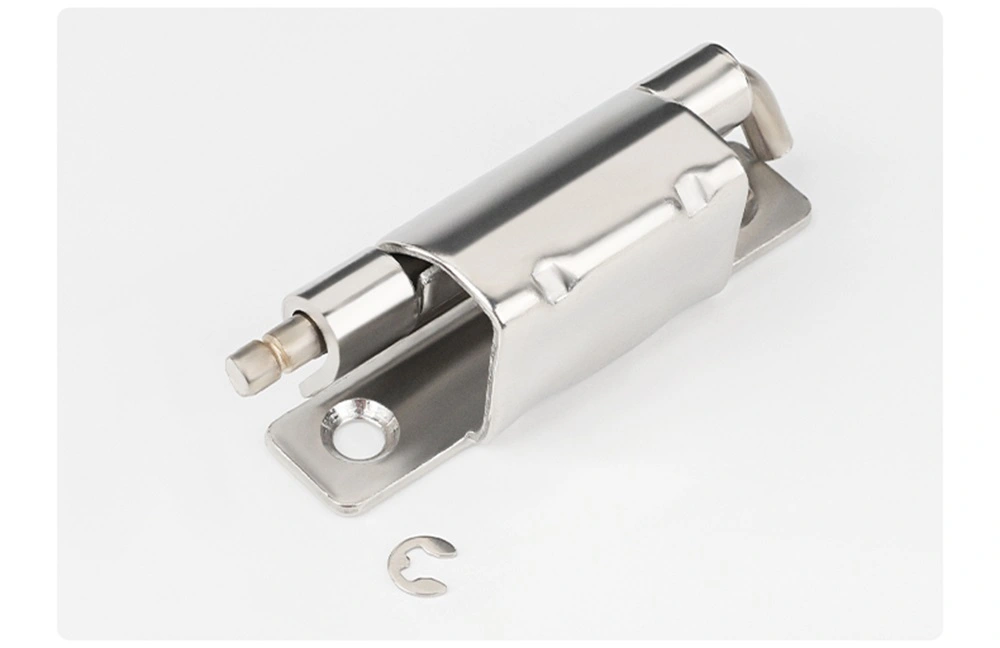

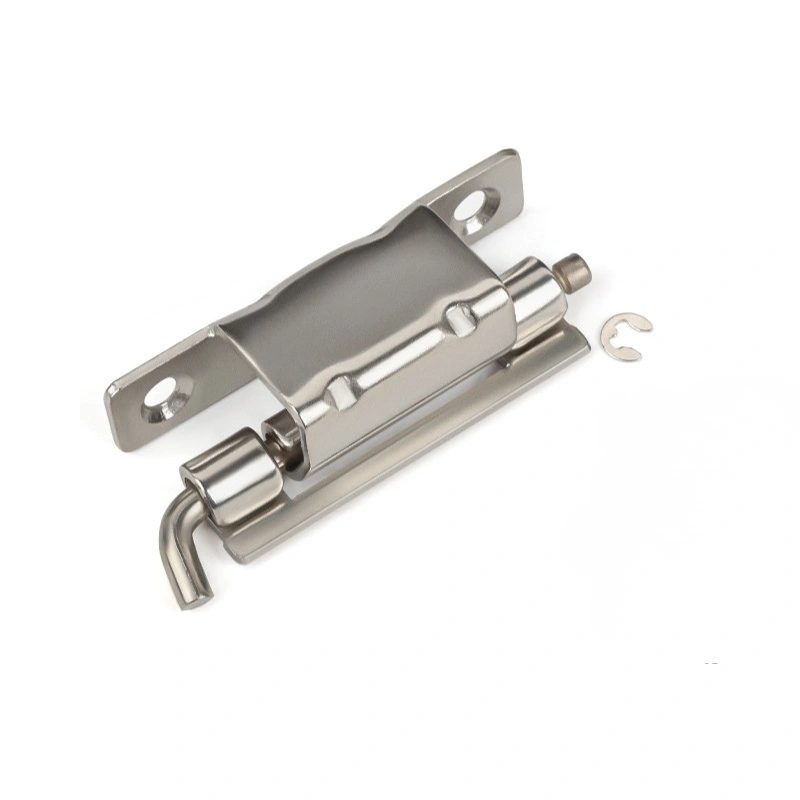

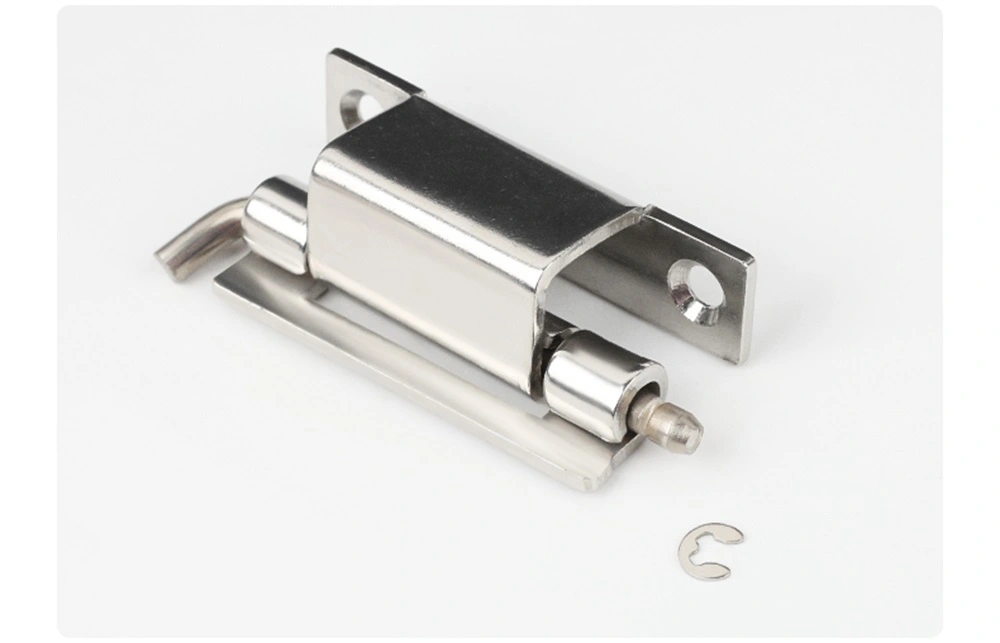

90-stopinjski upogibni tečaj omarice iz nerjavečega jekla 304 je boljša možnost, ko je ohišje izpostavljeno vlagi, zunanjim pogojem ali okoljem s povišano vlažnostjo. Nerjaveče jeklo je prav tako nagnjeno k specifikaciji, ko je treba upoštevati zunanjost ohišja, saj v zahtevnih pogojih sčasoma ohrani svoj videz bolje kot pocinkano ogljikovo jeklo. Oba materiala sta na voljo v vseh treh modelih CL275.

pogosta vprašanja

V1: Kateri so trije modeli v seriji CL275 in v čem se razlikujejo?

Serija CL275 vključuje CL275-1, CL275-2 in CL275-3. CL275-1 se odpre do 120° in je največji model s skupno dolžino 70 mm. CL275-2 in CL275-3 se odpirata do 90° in imata enake vodoravne dimenzije, vendar se razlikujeta po bočnem profilu in konfiguraciji montažnih lukenj. Vsi trije so varjeni tečaji s cevjo Φ5 mm.

V2: Kakšen je kot odpiranja vsakega modela?

CL275-1 se odpre do 120°. CL275-2 in CL275-3 sta odprta do 90°. Kot odpiranja je fiksiran z geometrijo upogiba kril tečajev in ga po namestitvi ni mogoče nastavljati.

V3: Kako je nameščen tečaj CL275?

Vsi trije modeli CL275 so nameščeni z varjenjem. Upognjeno krilo je med izdelavo privarjeno na okvir omare ali vratno ploščo. V tej seriji ni možnosti pritrditve z vijaki.

V4: Kako se ohrani zatič tečaja in ali je mogoče vrata odstraniti?

Vsi modeli CL275 uporabljajo odprt zadrževalni obroč Φ4, ki drži zatič na mestu. Če želite odstraniti vrata, sprostite zadrževalni obroč in povlecite zatič – orodje ni potrebno. Varjeno podnožje ostane pritrjeno na okvir, tako da je mogoče vrata odstraniti in ponovno namestiti, ne da bi to vplivalo na pritrditev tečajev.

V5: Kateri materiali so na voljo?

Upogibni tečaj omarice CL275 je izdelan iz pocinkanega ogljikovega jekla in nerjavečega jekla 304. Ogljikovo jeklo ustreza notranjim, suhim ohišjem; nerjavno jeklo je boljša izbira za zunanje instalacije ali okolja z redno izpostavljenostjo vlagi.

V6: Kakšna je razlika med CL275-2 in CL275-3?

Oba modela imata enake vodoravne dimenzije in kot odpiranja 90°, vendar se njuni stranski profili razlikujejo. CL275-3 ima globino vpetja okvirja vrat 19,3 mm in stransko višino 20,2 mm, medtem ko ima CL275-2 različne stranske odmike, ki ustrezajo različni geometriji kanalov okvirja. Izberite glede na vaše posebne dimenzije vratnega okvirja in plošče.
